Драйвер шагового двигателя с управлением вводом-выводом 0-2,2А 18-36В постоянного тока для шаговых двигателей Nema 11, 14, 17

Этот драйвер шагового двигателя поддерживает режимы управления вводом/выводом. Он обеспечивает превосходную производительность с диапазоном тока 0–2,2 А и рабочим напряжением 18–36 В постоянного тока, что делает его идеальным для шаговых двигателей Nema 11, 14, 17.
Этот усовершенствованный 32-битный шаговый драйвер с управлением от цифрового сигнального процессора (DSP) обеспечивает высокую производительность по конкурентоспособной цене. Он оснащен тремя оптоизолированными цифровыми входами (совместимыми с напряжениями 5 В/24 В) и гибкими вариантами подключения. Инновационный алгоритм подавления резонанса обеспечивает плавную работу на низких и средних скоростях, а точный контроль тока минимизирует нагрев двигателя. Два режима запуска и остановки и комплексная защита (от перенапряжения/тока, компенсация ошибок) обеспечивают надежную работу в промышленной автоматизации и прецизионном управлении движением.

Ключевые особенности

• Технология управления 32-битным DSP-процессором нового поколения обеспечивает превосходную производительность и исключительную экономическую эффективность
• Три оптически изолированных цифровых входа с совместимостью 5 В/24 В, поддерживающие конфигурации как с током потребления, так и с источником
• Усовершенствованный алгоритм подавления резонанса обеспечивает исключительную плавность хода на низких и средних скоростях
• Технология точного управления током минимизирует нагрев двигателя, поддерживая оптимальный крутящий момент.
• Настраиваемая работа с 8 уровнями тока и 16 настройками скорости для универсального применения
• Комплексное программное обеспечение для ПК позволяет в реальном времени регулировать параметры тока, скорости и ускорения/замедления.
• Двухрежимное управление запуском/остановкой для гибких сценариев эксплуатации
• Автоматическая идентификация параметров двигателя для быстрой настройки и оптимизации
• Функция фазовой памяти сохраняет целостность положения во время циклов питания
• Настраиваемый ток удержания (по умолчанию: 50% от рабочего тока) через главный компьютер
• Интегрированная защита от перенапряжения, пониженного напряжения, перегрузки по току и ошибок позиционирования

Электрические характеристики

• Непрерывный выходной ток: 0 - 2,2 А
• Входное напряжение: 18–36 В постоянного тока (обычно 24 В)
• Ток логического входа: 7–20 мА (типично 10 мА)
• Сопротивление изоляции: 50 МОм

Условия эксплуатации и другие характеристики (Tj = 25℃/77℉)

• Охлаждение: Естественное охлаждение
• Окружающая среда: Держитесь подальше от другого отопительного оборудования, а также избегайте пыли, масляного тумана, едких газов, мест с сильной вибрацией, горючих газов и токопроводящей пыли.
• Температура: 0℃ - 50℃
• Влажность: 40% - 90% относительной влажности (без конденсации)
• Вибрация: 10 - 55 Гц/0,15 мм
• Температура хранения: -20℃ - 70℃

Товарная накладная

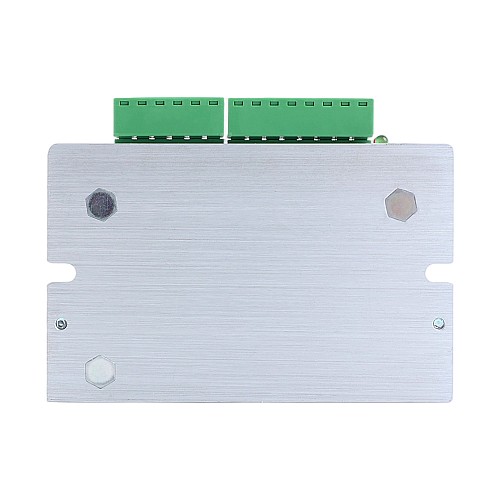

• 1 x Драйвер DM422IO
• 1 x CABLE-PC-2 (отладочный кабель RS232)
