Биполярный шаговый двигатель Nema 23, длина 78 мм, с передаточным числом 20:1

0 отзывов - Написать отзыв

руб.4986

5 + руб.4751

10 + руб.4538

50 + руб.4343

100 + руб.4164

В наличии: Предварительный заказ
Модель: 23HS30-2804S-SG20
Вес брутто: 1.46kg
Сертифицировано: ISO, CE, UKCA, RoHS

Доступные варианты

Отправка из

Китай

Количество

Купить

Вопрос

В закладки В сравнение

Минимальное количество для заказа: 10

Доставка в течение 24 часов!

Доставка в течение 24 часов по сути означает, что ваш товар будет отправлен или отправлен с нашего склада в течение 24 часов при наличии достаточного количества товара на складе. подробнее.

Что означает предварительный заказ?

Предзаказ — это товар, которого в данный момент нет в наличии. После оформления заказа мы начнём производство или закупку товара специально для вас.

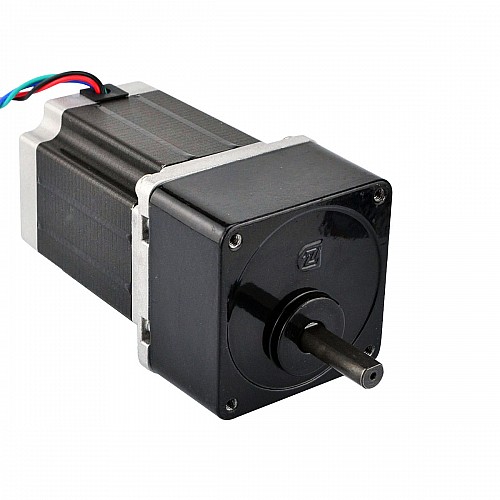

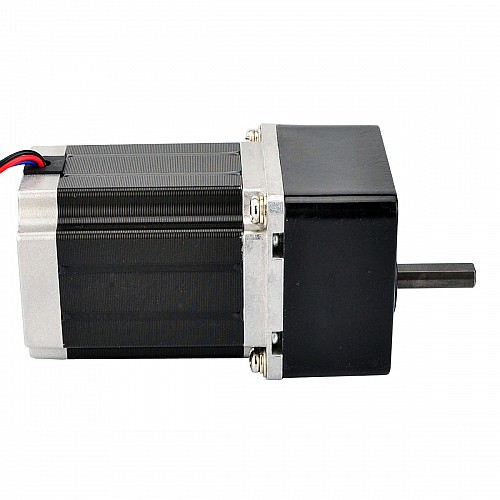

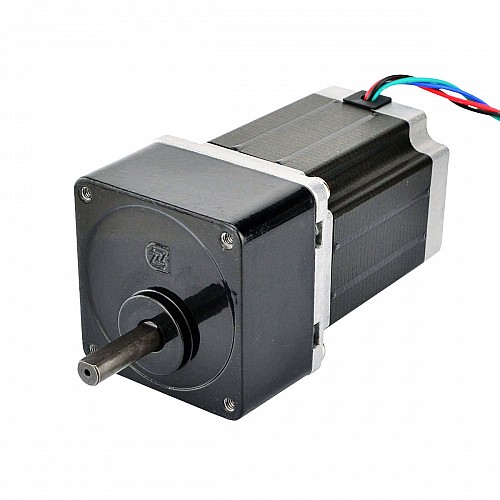

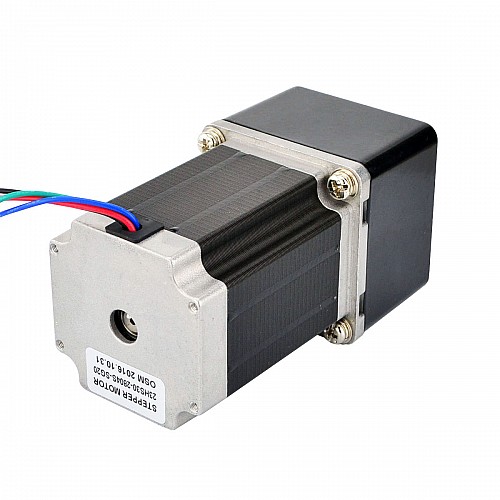

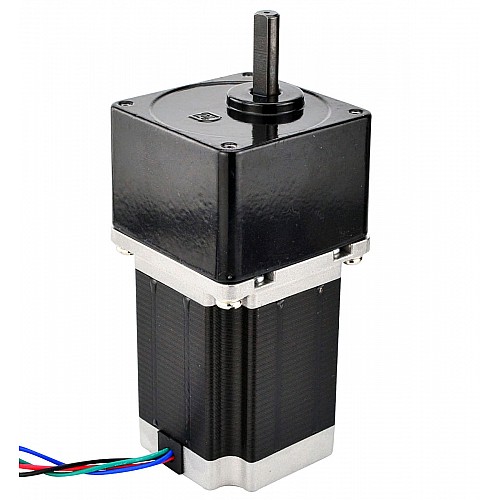

Этот шаговый двигатель Nema 23 с корпусом диаметром 78 мм и номинальным током 2,8 А оснащен квадратным прямозубым редуктором с передаточным числом 20:1 и диаметром 60 мм. Это отличное решение для приложений с ограниченным пространством, требующих низкой скорости и/или высокого крутящего момента.

Электрические характеристики

Номер детали производителя: 23HS30-2804S-SG20
Тип двигателя: биполярный шаговый
Угол шага: 0,09 градуса
Удерживающий момент без коробки передач: 1,89 Нм (267,65 унций-дюймов)
Номинальный ток/фаза: 2,8 А
Фазовое сопротивление: 1,13 Ом
Напряжение: 3,2 В
Индуктивность: 5,4 мГн ± 20% (1 кГц)
Класс изоляции: B 130°C[266°F]

Технические характеристики коробки передач

Тип коробки передач: прямозубая
Передаточное отношение: 20:1
Эффективность: 70%
Зазор при отсутствии нагрузки: <=3 градуса
Максимально допустимый крутящий момент: 5 Нм

Физические характеристики

Размер оправы: 60 x 60 мм
Длина двигателя: 78 мм
Длина коробки передач: 40 мм
Диаметр вала: Φ8 мм
Длина вала: 28 мм
Длина D-образного выреза: 25 мм
Количество отведений: 4
Длина вывода: 500 мм
Вес: 1,36 кг

Связь

А+	А-	B+	Б-
Черный	Зеленый	Красный	Синий

Тип продукта
Тип продукта	Редукторный шаговый двигатель
Электрические характеристики
Биполярное/униполярное	Биполярное
Имеет ли кривая крутящего момента/тяги?	Да
Индуктивность (мГн)	5.4
Ток(А)	2.8
Удерживающий момент без редуктора (Нм)	1.89
Фазовое сопротивление (Ом)	1.13
Физические характеристики
Вес(г)	1500
Диаметр вала (мм)	8
Длина вала (мм)	28
Длина вывода (мм)	500
Длина тела (мм)	118
Зазор при отсутствии нагрузки	<=3 градуса
Количество свинца	4
Метод инвентаризации	Выделенный инвентарь
Одновальный/Двухвальный	Один вал
Передаточное отношение	20
Размер рамы (мм)	Nema 23 (57 x 57)
Рейтинг IP	40
Тип выхоDного вала	D
Тип коробки передач	Прямозубая зубчатая передача

File	Size
23HS30-2804S-SG20_Full_Datasheet.pdf	147.2KB	Download
23HS30-2804S-SG20.STEP	2.15MB	Download
23HS30-2804S-SG20_Torque_Curve.pdf	161.73KB	Download
23HS30-2804S_Torque_curve.pdf	180.81KB	Download
