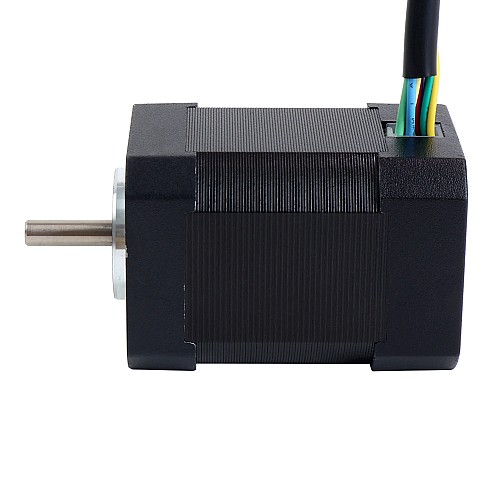

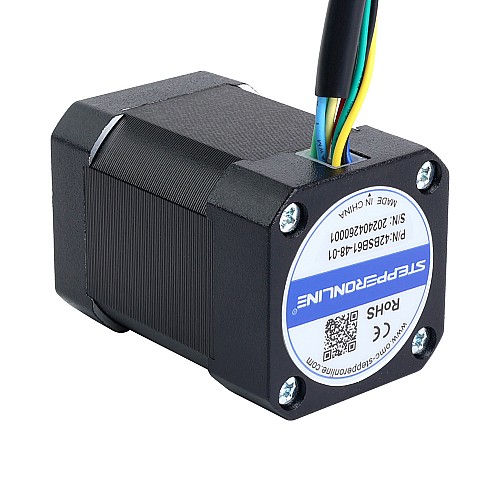

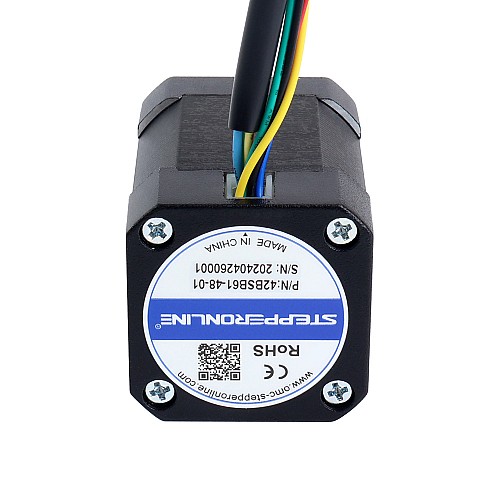

Бесщеточный двигатель постоянного тока 48 В, 3000 об/мин, 0,125 Нм, 39 Вт, 1,20 А, 42 x 42 x 61 мм

Это 48-вольтовый бесщёточный двигатель постоянного тока с тремя фазами и восемью полюсами. Он обеспечивает номинальную скорость 3000 об/мин и крутящий момент 0,125 Н·м (17,70 унций·дюйм).
Бесщёточный двигатель серии 42BSB разработан как экономичный, но высокопроизводительный двигатель общего назначения и подходит для применений средней и малой мощности с низкими требованиями к крутящему моменту, таких как охлаждающие вентиляторы, насосы и другие бытовые приборы и т. д.

Электрические характеристики

• Номер детали производителя: 42BSB61-48-01
• Фазы: 3
• Полюса: 8
• Номинальное напряжение: 48 В
• Номинальный крутящий момент: 0,125 Нм (17,70 унций на дюйм)
• Номинальная мощность: 39 Вт
• Номинальная скорость: 3000±10% об/мин
• Номинальный ток: 1,20 А
• Скорость холостого хода: 4100±10% об/мин
• Сопротивление/фаза: 6,10±10% Ом
• Индуктивность/фаза: 7,20±20% мГн
• ОБРАТНАЯ ЭДС: 8,20±5% В/тыс. мин-1
• Класс изоляции: B 130°C[266°F]

Физические характеристики

• Размер рамы: 42 x 42 мм
• Длина корпуса: 61 мм
• Диаметр вала: Φ5 мм
• Длина вала: 20 мм
• Тип вала: круглый
• Количество выводов: 8
• Длина вывода: 500 мм
• Датчик: датчик Холла
• Вес: 0,442 кг

Подключение
