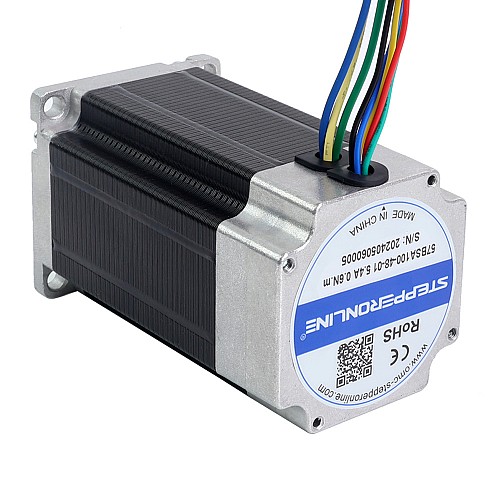

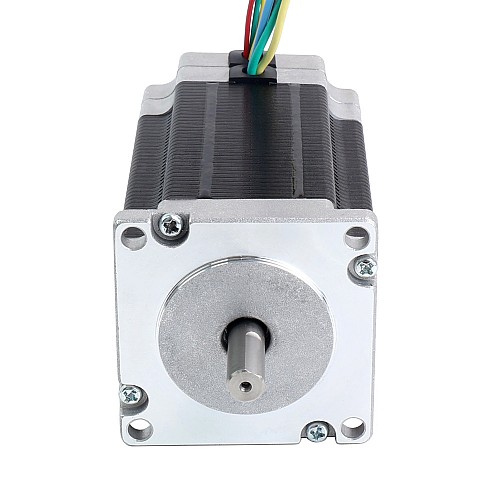

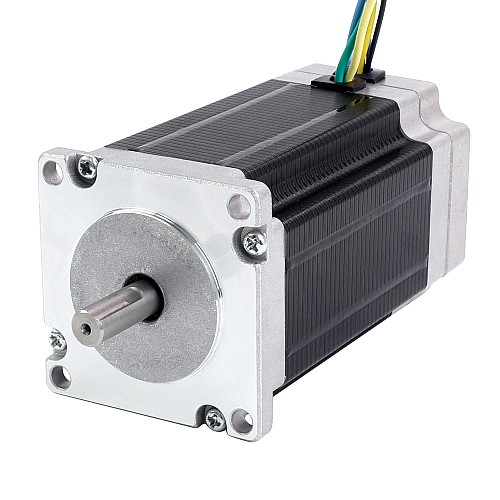

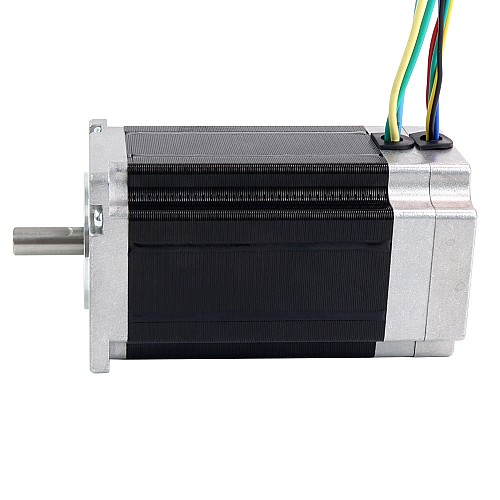

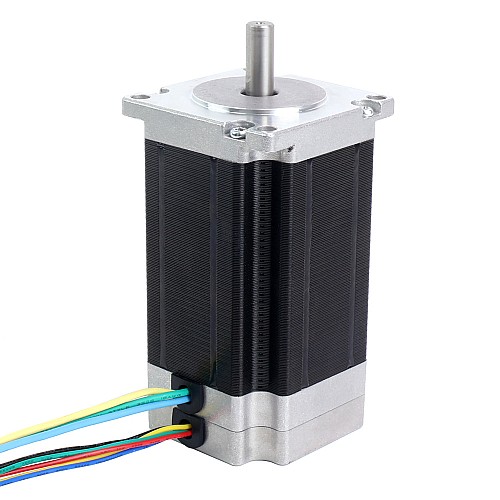

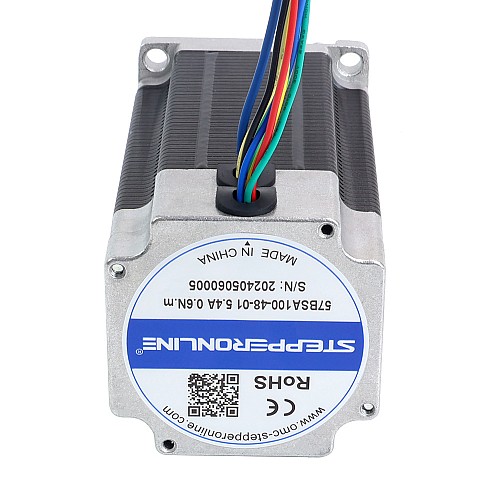

Бесщеточный двигатель постоянного тока 48 В, 3000 об/мин, 0,6 Нм, 188 Вт, 5,40 А, 57 x 57 x 100 мм

Это 48-вольтовый бесщёточный двигатель постоянного тока с 3 фазами и 8 полюсами. Он обеспечивает номинальную скорость 3000 об/мин и крутящий момент 0,6 Н·м (84,97 унций·дюйм).
Бесщёточные двигатели серии 57BSA — это высокопроизводительные двигатели с квадратным корпусом и большим крутящим моментом, которые подходят для текстильных машин, робототехники, автобайков и других промышленных применений.

Электрические характеристики

• Номер детали производителя: 57BSA100-48-01
• Фазы: 3
• Полюса: 8
• Номинальное напряжение: 48 В
• Номинальный крутящий момент: 0,6 Нм (84,97 унций-дюймов)
• Номинальная мощность: 188 Вт
• Номинальная скорость: 3000±10% об/мин
• Номинальный ток: 5,40 А
• Скорость холостого хода: 3500±10% об/мин
• Сопротивление/фаза: 0,88±10% Ом
• Индуктивность/фаза: 0,82±20% мГн
• ОБРАТНАЯ ЭДС: 9,7±5% В/тыс. ом
• Класс изоляции: B 130°C[266°F]

Физические характеристики

• Размер рамы: 57 x 57 мм
• Длина корпуса: 100 мм
• Диаметр вала: Φ8 мм
• Длина вала: 21 мм
• Тип вала: D-образный
• Количество выводов: 8
• Длина вывода: 500 мм
• Датчик: Датчик Холла
• Вес: 1,26 кг

Подключение
