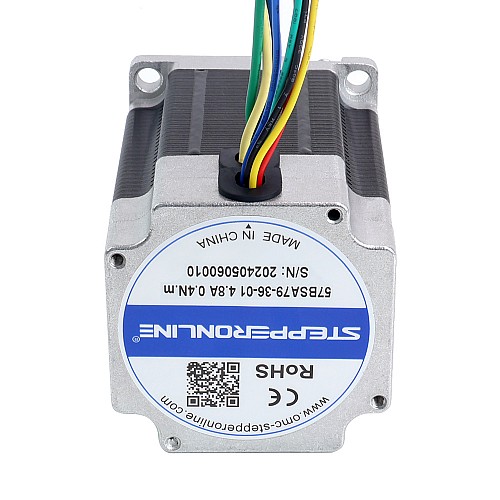

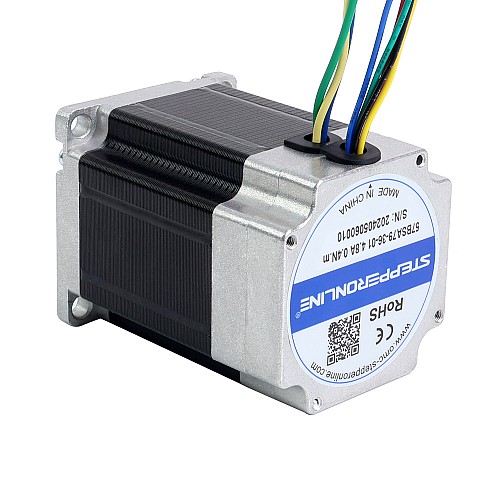

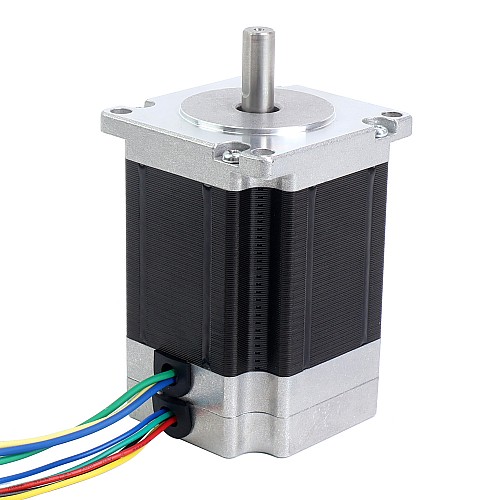

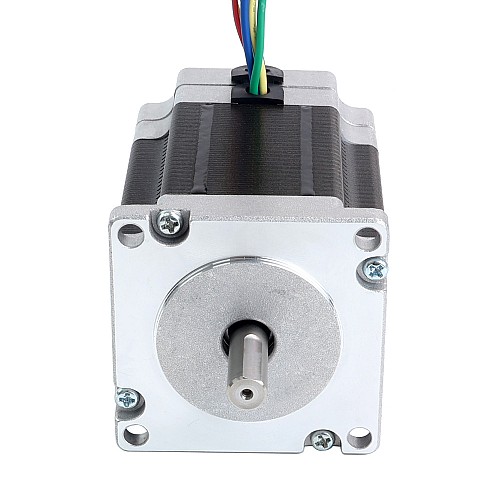

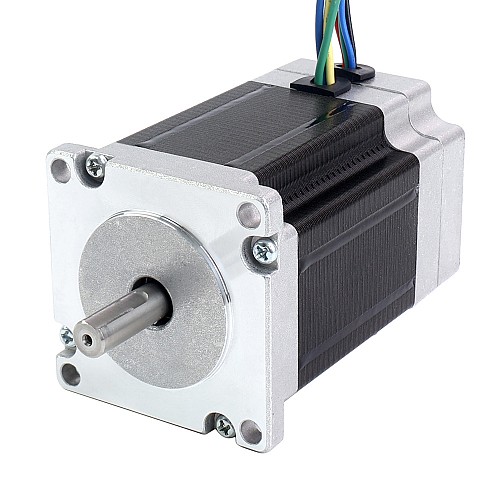

Бесщеточный двигатель постоянного тока 36 В, 3000 об/мин, 0,4 Нм, 126 Вт, 4,80 А, 57 x 57 x 79 мм

Это 36-вольтовый бесщёточный двигатель постоянного тока с 3 фазами и 8 полюсами. Он обеспечивает номинальную скорость 3000 об/мин и крутящий момент 0,4 Н·м (56,64 унций·дюйм).
Бесщёточные двигатели серии 57BSA — это высокопроизводительные двигатели с квадратным корпусом и большим крутящим моментом, которые подходят для текстильных машин, робототехники, автобайков и других промышленных применений.

Электрические характеристики

• Номер детали производителя: 57BSA79-36-01
• Фазы: 3
• Полюса: 8
• Номинальное напряжение: 36 В
• Номинальный крутящий момент: 0,4 Нм (56,64 унций-дюймов)
• Номинальная мощность: 126 Вт
• Номинальная скорость: 3000±10% об/мин
• Номинальный ток: 4,80 А
• Скорость холостого хода: 3600±10% об/мин
• Сопротивление/фаза: 0,78±10% Ом
• Индуктивность/фаза: 0,71±20% мГн
• ОБРАТНАЯ ЭДС: 7,1±5% В/тыс. ом
• Класс изоляции: B 130°C[266°F]

Физические характеристики

• Размер рамы: 57 x 57 мм
• Длина корпуса: 79 мм
• Диаметр вала: Φ8 мм
• Длина вала: 21 мм
• Тип вала: D-образный
• Количество выводов: 8
• Длина вывода: 500 мм
• Датчик: Датчик Холла
• Вес: 0,93 кг

Подключение
