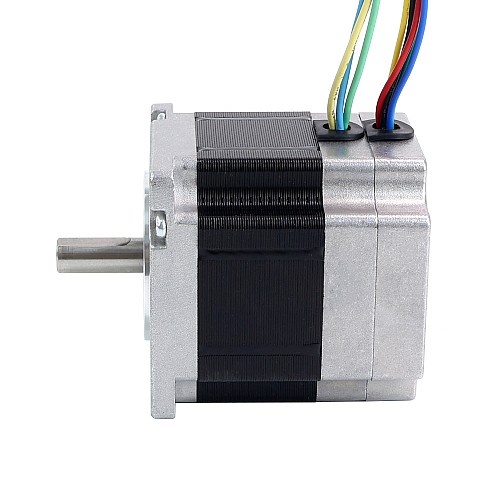

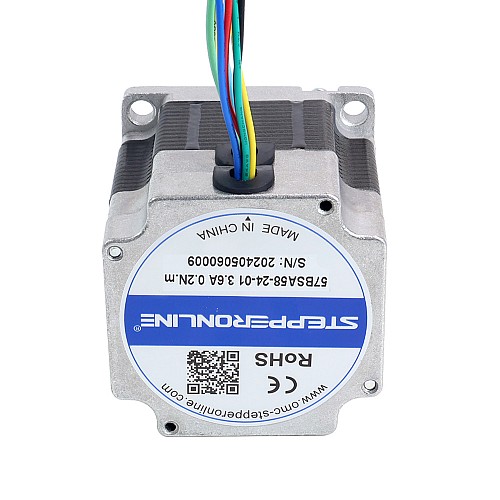

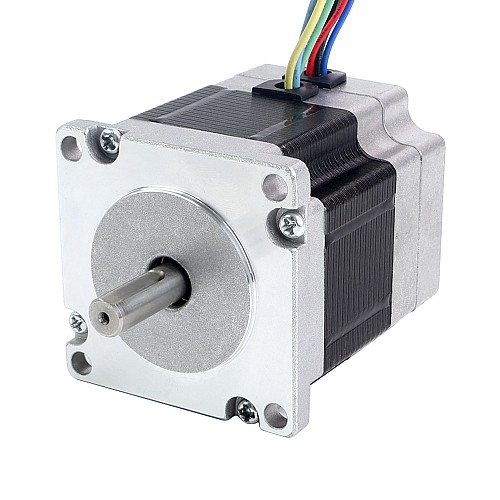

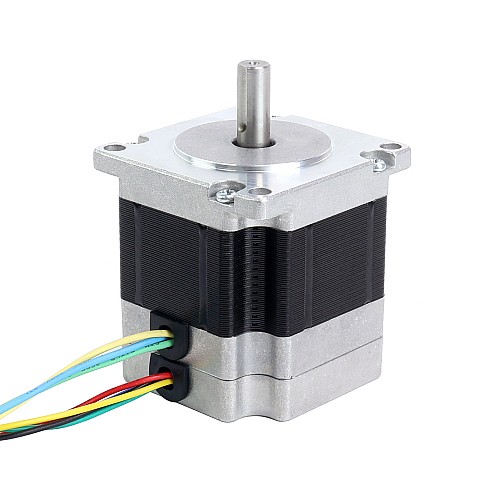

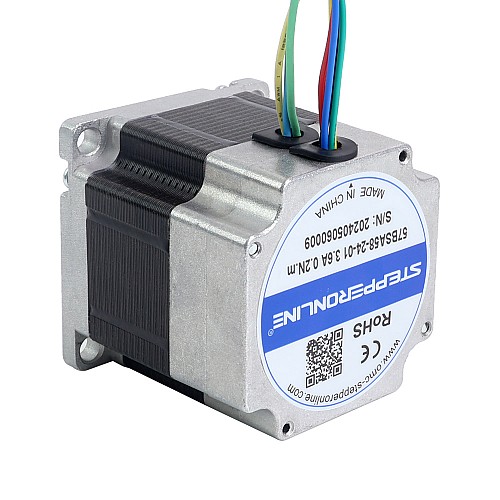

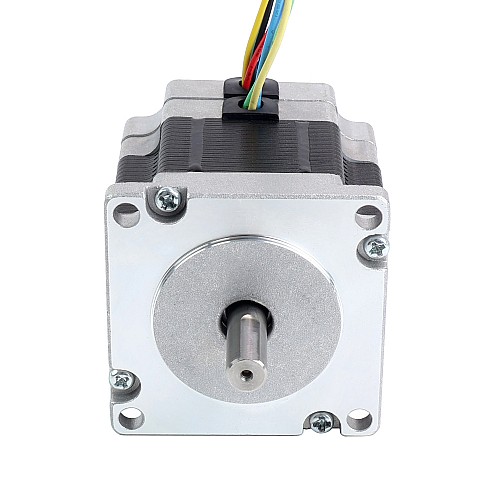

Бесщеточный двигатель постоянного тока 24 В, 3000 об/мин, 0,2 Нм, 63 Вт, 3,60 А, 57x57x58 мм

Это 24-вольтовый бесщёточный двигатель постоянного тока с 3 фазами и 8 полюсами. Он обеспечивает номинальную скорость 3000 об/мин и крутящий момент 0,2 Н·м (28,32 унций·дюйма).
Бесщёточные двигатели серии 57BSA — это высокопроизводительные двигатели с квадратным корпусом и большим крутящим моментом, которые подходят для текстильных машин, робототехники, автобайков и других промышленных применений.

Электрические характеристики

• Номер детали производителя: 57BSA58-24-01
• Фазы: 3
• Полюса: 8
• Номинальное напряжение: 24 В
• Номинальный крутящий момент: 0,2 Нм (28,32 унций-дюймов)
• Номинальная мощность: 63 Вт
• Номинальная скорость: 3000±10% об/мин
• Номинальный ток: 3,60 А
• Скорость холостого хода: 3800±10% об/мин
• Сопротивление/фаза: 0,80±10% Ом
• Индуктивность/фаза: 0,63±20% мГн
• ОБРАТНАЯ ЭДС: 4,5±5% В/тыс. ом
• Класс изоляции: B 130°C[266°F]

Физические характеристики

• Размер рамы: 57 x 57 мм
• Длина корпуса: 58 мм
• Диаметр вала: Φ8 мм
• Длина вала: 21 мм
• Тип вала: D-образный
• Количество выводов: 8
• Длина вывода: 500 мм
• Датчик: Датчик Холла
• Вес: 0,6 кг
