Внешний стек Nema 34 79 мм, вывод 3,12 А, 2,54 мм (0,1 дюйма), длина 150 мм

0 отзывов - Написать отзыв

руб.0

В наличии: 1
Модель: 34E31S3124GK3-150RS
Вес брутто: 2.90kg
Сертифицировано: ISO, CE, RoHS

Количество

Купить

Вопрос

В закладки В сравнение

Минимальное количество для заказа: 999

Выберите местный склад, получите больше преимуществ!

Клиентам из США, Великобритании, ЕС, Австралии и России: пожалуйста, сначала выберите местные склады (для ЕС — склад в Германии). Это обеспечит более быструю доставку и позволит избежать таможенных пошлин, что снизит общие расходы.

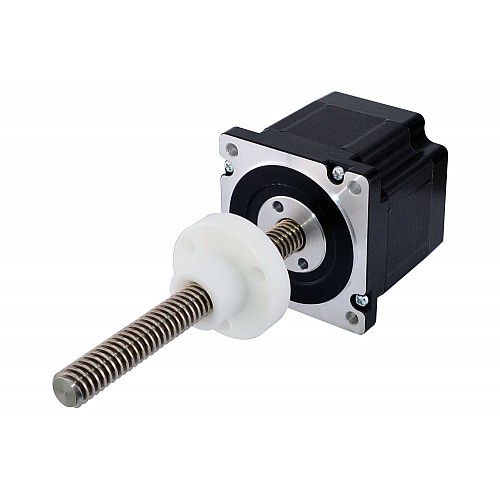

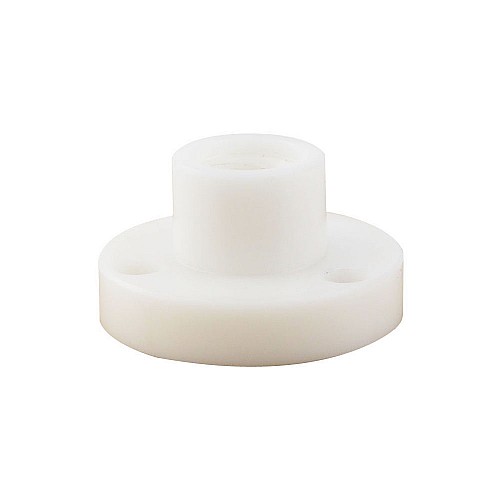

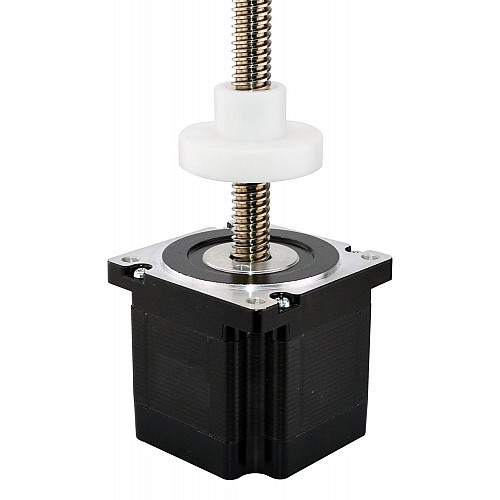

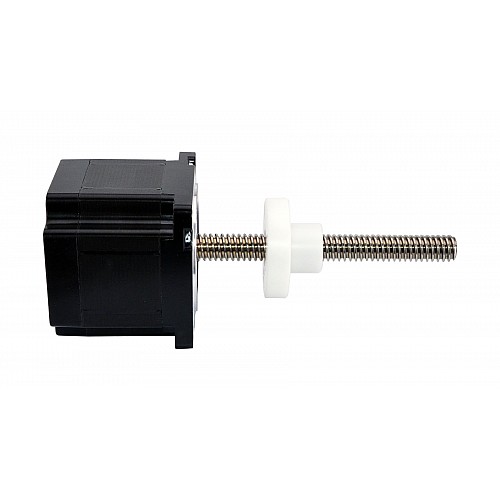

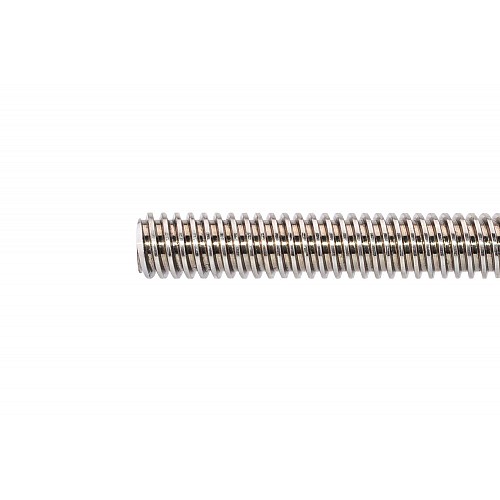

Двигательная часть представляет собой шаговый двигатель Nema 34 с корпусом 79 мм, углом поворота 1,8 градуса и силой тока 3,12 А, интегрированный с ходовым винтом диаметром 15,88 мм (0,625 дюйма), длиной 250 мм (9,8425 дюйма) и гайкой из полиоксиметилена (POM). Линейный ход составляет 2,54 мм (0,1 дюйма) за оборот. Эта модель практически идентична линейному приводу Haydon Kerk 86000 серии 34 с внешним шаговым двигателем.

Электрические характеристики

Номер детали производителя: 34E31S3124GK3-150RS(34E31S3124GK-150RS)
Тип двигателя: внешний линейный шаговый двигатель
Угол шага: 1,8°
Минимальная тяга: 1000 Н (300 имп/с)
Номинальный ток/фаза: 3,12 А
Фазовое сопротивление: 1,6 Ом
Напряжение: 5 В
Индуктивность: 8,8 мГн±20%(1 кГц)

Физические характеристики

Размер рамы: 86 x 86 мм
Длина корпуса: 79 мм
Длина ходового винта: 150 мм (5,9055 дюйма)
Диаметр ходового винта: Φ15,88 мм (0,625 дюйма)
Шаг: 0,0127 мм (0,0005 дюйма)
Ход/оборот грифеля: 2,54 мм (0,1 дюйма)
Количество отведений: 4
Длина кабеля: 300 мм
Вес: 2300 г

Связь

А+	А-	B+	Б-
Красный	Красно-белый	Зеленый/Белый	Зеленый

По ряду причин мы временно прекратили производство и продажу этого товара. Заказ невозможен. Альтернативный товар — 34E31S3124GK4-150RS.

Электрические характеристики
Биполярное/униполярное	Биполярное
Имеет ли кривая крутящего момента/тяги?	Нет
Индуктивность (мГн)	8.8
Минимальная тяга (Н) при 300 импульсах в секунду	1000
Номинальный ток (А)	3.12
Угол шага (град.)	1.8
Фазовое сопротивление (Ом)	1.6
Физические характеристики
Диаметр ходового винта (мм)	15.88
Длина вывода (мм)	300
Длина тела (мм)	79
Длина ходового винта (мм)	150
Количество свинца	4
Метод инвентаризации	Выделенный инвентарь
Размер рамы (мм)	Nema 34 (86 x 86)
Рейтинг IP	40
Тип линейного двигателя	Внешний(Acme)
Ход/оборот (мм)	2.54
Ход/Шаг (мм)	0.0127
