Внешний стек Nema 14 48 мм, вывод 0,91 А, длина 4,877 мм (0,192 дюйма), длина 250 мм

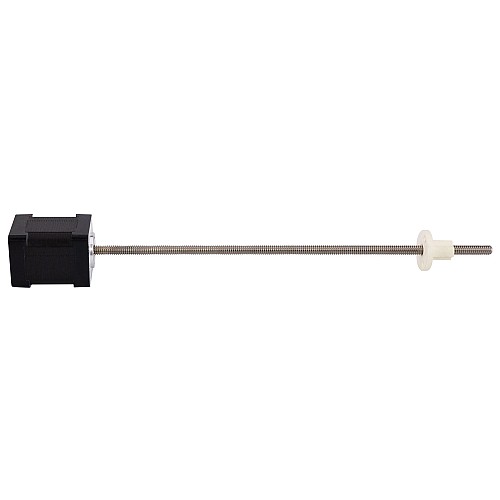

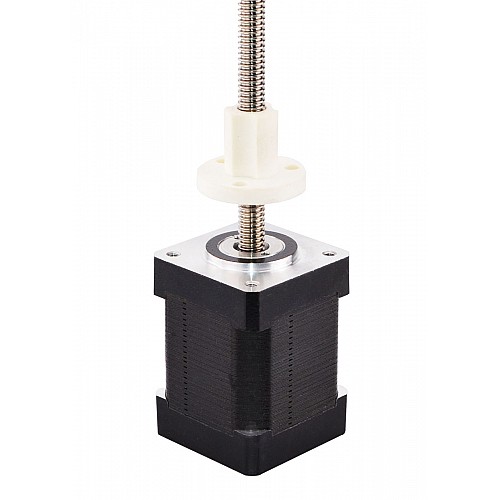

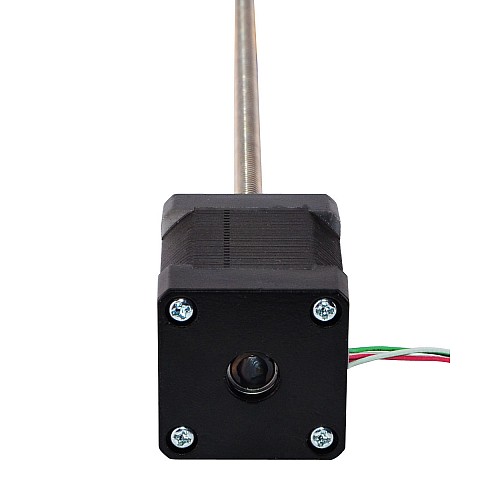

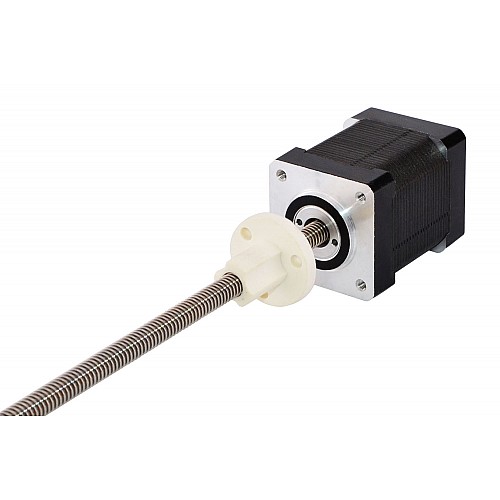

Двигатель представляет собой шаговый двигатель Nema 14 с корпусом 48 мм, углом поворота 1,8 градуса и силой тока 0,91 А, интегрированный с ходовым винтом диаметром 5,54 мм (0,2181 дюйма) и длиной 250 мм (9,8425 дюйма) и гайкой из полиоксиметилена (POM). Линейный ход составляет 4,877 мм (0,192 дюйма) за один оборот. Эта модель практически идентична линейному приводу Haydon Kerk 35000 серии с внешним двухрядным шаговым двигателем и размером 14.

Электрические характеристики

• Номер детали производителя: 14E17S0914QE3-250RS(14E17S0914QE-250RS)
• Тип двигателя: внешний линейный шаговый двигатель
• Угол шага: 1,8°
• Минимальная тяга: 98 Н (300 тяг в секунду)
• Номинальный ток/фаза: 0,91 А
• Фазовое сопротивление: 5,5 Ом
• Напряжение: 5 В
• Индуктивность: 7,63 мГн±20%(1 кГц)

Физические характеристики

• Размер оправы: 35 x 35 мм
• Длина корпуса: 48 мм

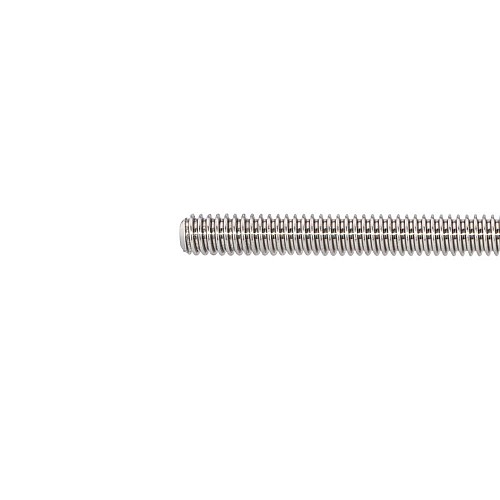

• Длина ходового винта: 250 мм (9,8425 дюйма)
• Диаметр ходового винта: Φ5,54 мм (0,2181 дюйма)
• Шаг: 0,024384 мм (0,00096 дюйма)
• Ход/оборот грифеля: 4,877 мм (0,192 дюйма)
• Количество отведений: 4
• Длина кабеля: 300 мм
• Вес: 240 г
