Внешний стек Nema 14 35 мм, вывод 0,57 А, длина 2,438 мм (0,096 дюйма), длина 150 мм

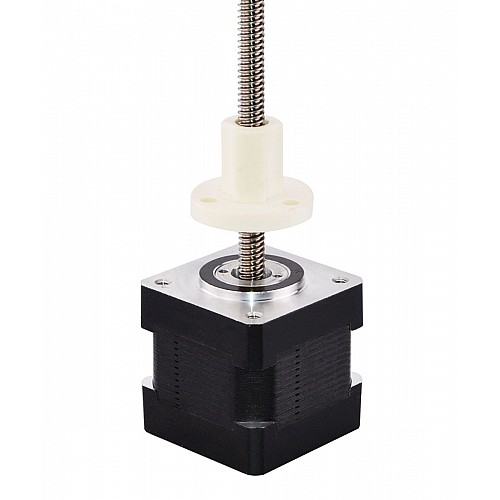

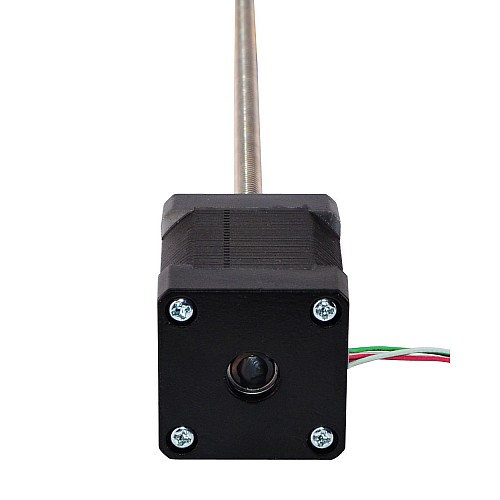

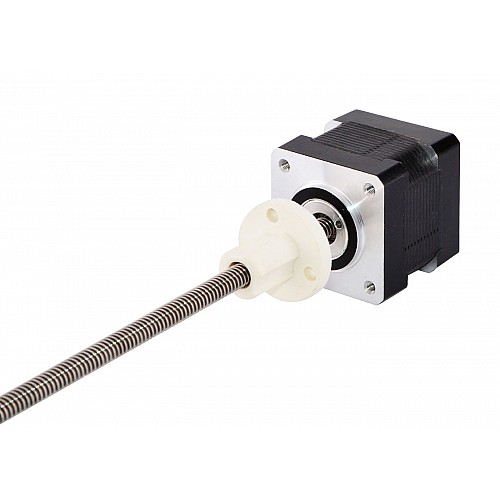

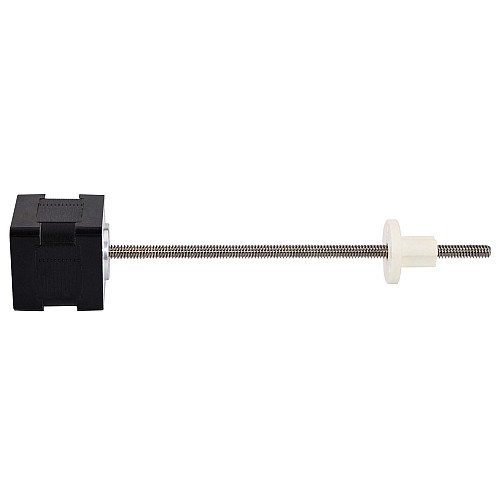

Двигательная часть представляет собой шаговый двигатель Nema 14 с корпусом 35 мм, углом поворота 1,8 градуса и силой тока 0,57 А, интегрированный с ходовым винтом диаметром 5,54 мм (0,2181 дюйма), длиной 150 мм (5,9055 дюйма) и гайкой из полиоксиметилена (POM). Линейный ход составляет 2,438 мм (0,096 дюйма) за оборот. Эта модель практически идентична линейному приводу Haydon Kerk серии 35000 с внешним шаговым двигателем и размером 14.

Электрические характеристики

• Номер детали производителя: 14E13S0574JE3-150RS(14E13S0574JE-150RS)
• Тип двигателя: внешний линейный шаговый двигатель
• Угол шага: 1,8°
• Минимальная тяга: 140 Н (300 имп/с)
• Номинальный ток/фаза: 0,57 А
• Фазовое сопротивление: 8,8 Ом
• Напряжение: 5 В
• Индуктивность: 13 мГн±20%(1 кГц)

Физические характеристики

• Размер оправы: 35 x 35 мм
• Длина тела: 35 мм

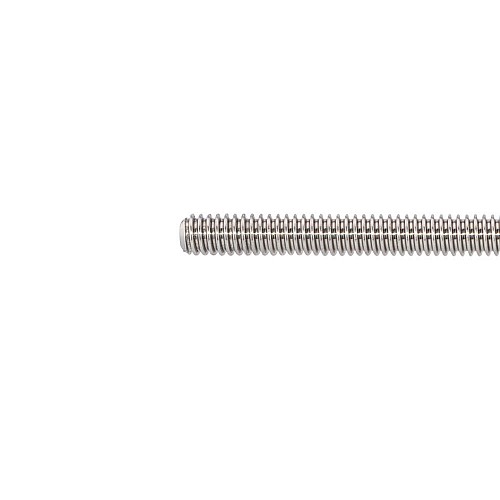

• Длина ходового винта: 150 мм (5,9055 дюйма)
• Диаметр ходового винта: Φ5,54 мм (0,2181 дюйма)
• Шаг: 0,012192 мм (0,00048 дюйма)
• Ход/оборот грифеля: 2,438 мм (0,096 дюйма)
• Количество отведений: 4
• Длина кабеля: 300 мм
• Вес: 162 г
