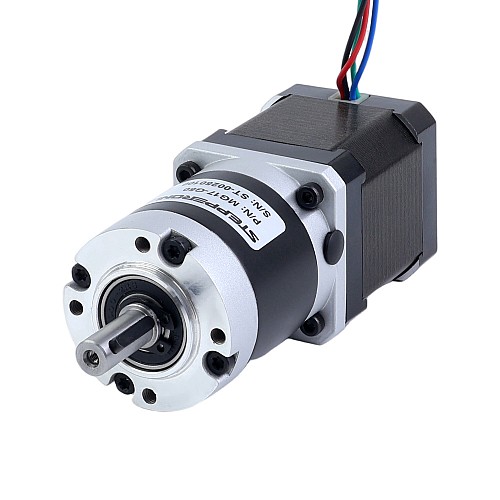

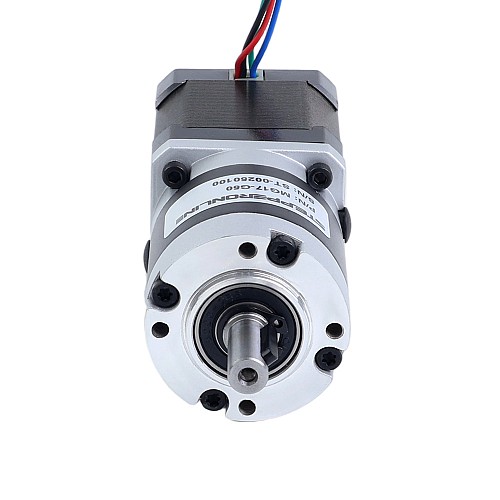

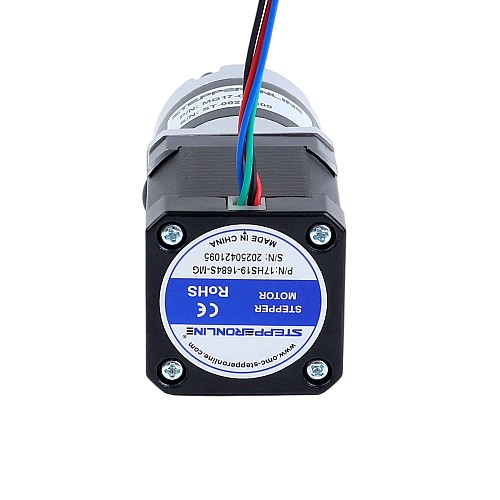

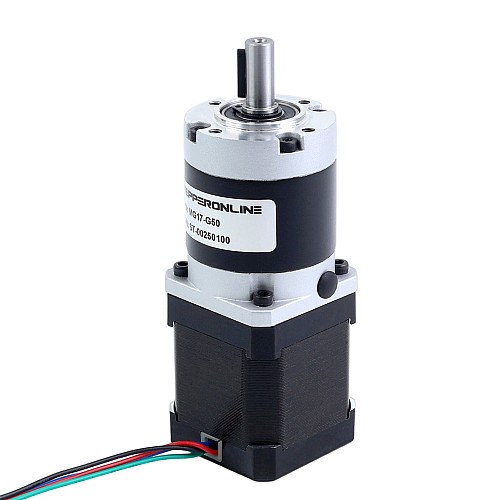

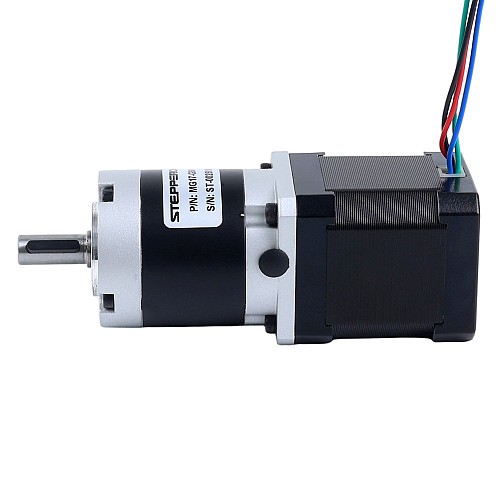

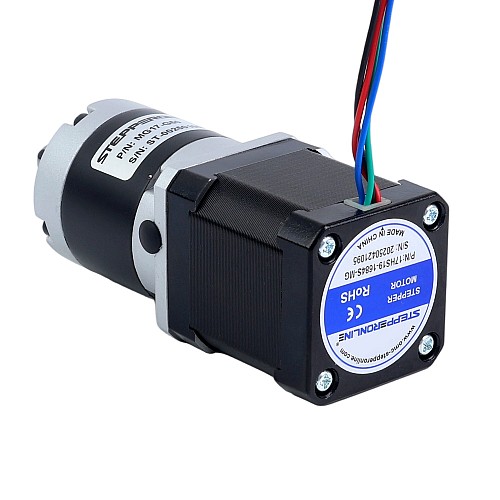

Шаговый двигатель Nema 17, биполярный, длина 48 мм, с планетарным редуктором серии MG с передаточным числом 50:1

0 отзывов - Написать отзыв

руб.2482

5 + руб.2384

10 + руб.2293

50 + руб.2209

100 + руб.2130

В наличии: 10000
Модель: 17HS19-1684S-MG50
Вес брутто: 0.80kg
Сертифицировано: ISO, CE, UKCA, RoHS

Products Sold: 2

Страну кликните｜реальный запас

Отправляется из

Китай

Количество

Купить

Вопрос

В закладки В сравнение

Доставка в течение 24 часов!

Доставка в течение 24 часов по сути означает, что ваш товар будет отправлен или отправлен с нашего склада в течение 24 часов при наличии достаточного количества товара на складе. подробнее.

Выберите местный склад, получите больше преимуществ!

Клиентам из США, Великобритании, ЕС, Австралии и России: пожалуйста, сначала выберите местные склады (для ЕС — склад в Германии). Это обеспечит более быструю доставку и позволит избежать таможенных пошлин, что снизит общие расходы.

Этот шаговый двигатель Nema 17 обеспечивает удерживающий момент 0,52 Н·м (73,64 унции·дюйма) и оснащён нашим высокоточным редуктором серии MG с передаточным числом 50:1. В отличие от стальных шестерён серии EG, в серии MG используются прочные шестерни, изготовленные методом порошковой металлургии, что обеспечивает оптимальное сочетание точности и экономичности для ваших задач.
Интегрированная конструкция муфты вала позволяет легко заменять двигатель или редуктор, обеспечивая гибкость ваших проектов.

Электрические характеристики

Номер детали: 17HS19-1684S-MG50
Тип двигателя: биполярный шаговый
Удерживающий момент без редуктора: 0,52 Нм (73,64 унции на дюйм)
Номинальный ток/фаза: 1,68 А
Фазовое сопротивление: 1,80 Ом ± 10%
Индуктивность: 3,20 мГн±20%(1 кГц)
Класс изоляции: B 130°C[266°F]

Технические характеристики коробки передач

Тип коробки передач: планетарная прямозубая
Материал шестерни: порошковая металлургия
Передаточное отношение: 50:1
Эффективность: 80%
Зазор при отсутствии нагрузки: <=45 армин
Максимально допустимый крутящий момент: 10,00 Нм (1416,12 унций-дюймов)
Допустимый крутящий момент: 20,00 Нм (2832,23 унции на дюйм)

Физические характеристики

Размер оправы: 42 x 42 мм
Длина двигателя: 48 мм
Длина коробки передач: 51 мм
Тип выходного вала: шпоночный
Диаметр выходного вала: Φ8 мм
Длина выходного вала: 21,5 мм

Связь

А+	А-	B+	Б-
Черный	Зеленый	Красный	Синий

Подходящий кронштейн — ST-M12 .

Тип продукта
Тип продукта	Редукторный шаговый двигатель
Электрические характеристики
Биполярное/униполярное	Биполярное
Имеет ли кривая крутящего момента/тяги?	Нет
Индуктивность (мГн)	3.2
Ток(А)	1.68
Удерживающий момент без редуктора (Нм)	0.52
Фазовое сопротивление (Ом)	1.8
Физические характеристики
Диаметр вала (мм)	8
Длина вала (мм)	21.5
Длина тела (мм)	99
Зазор при отсутствии нагрузки	<=45 армин
Количество свинца	4
Материал шестерни	Порошковая металлургия
Метод инвентаризации	Выделенный инвентарь
Одновальный/Двухвальный	Один вал
Передаточное отношение	50
Размер рамы (мм)	Nema 17 (42 x 42)
Рейтинг IP	40
Тип выхоDного вала	Шпоночный паз
Тип коробки передач	Прецизионный планетарный
