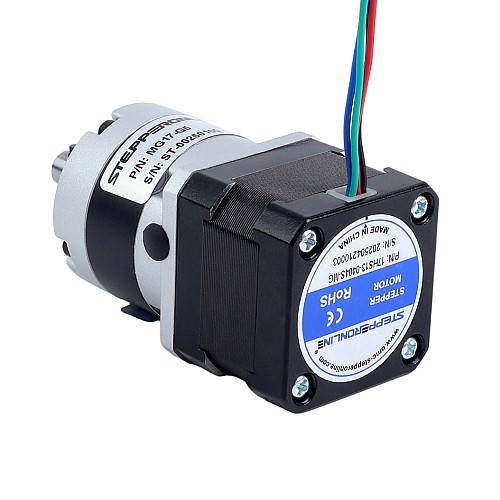

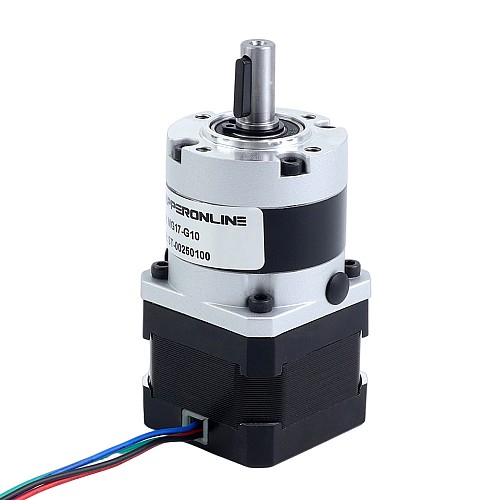

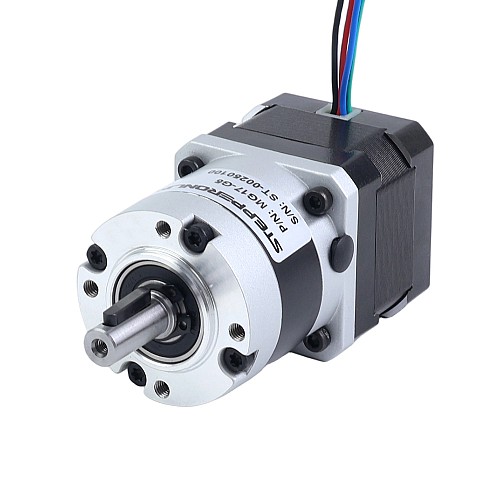

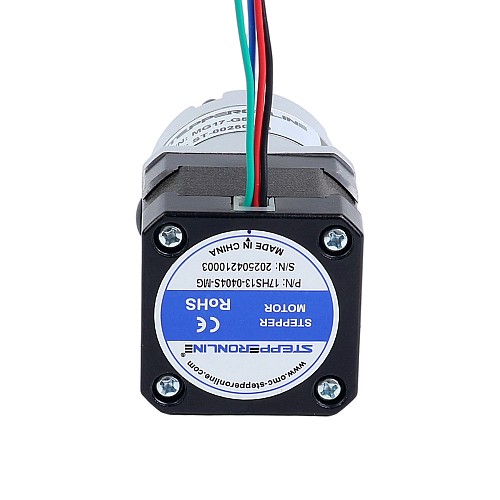

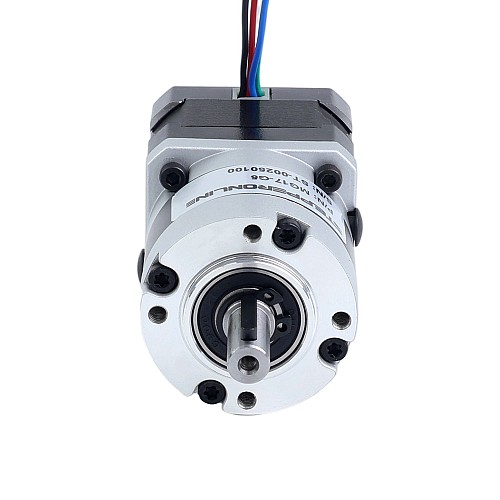

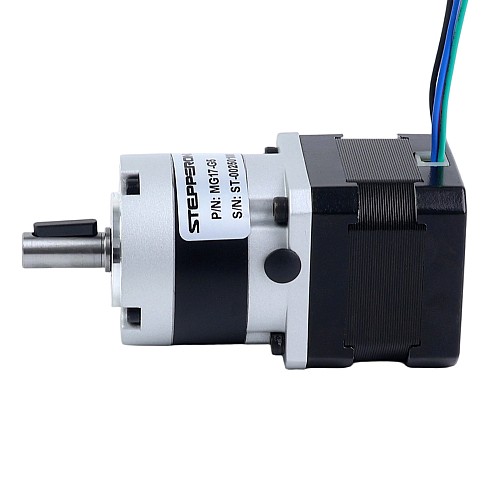

Шаговый двигатель Nema 17, биполярный, длина 34 мм, с планетарным редуктором серии MG с передаточным числом 10:1

0 отзывов - Написать отзыв

руб.1887

5 + руб.1813

10 + руб.1744

50 + руб.1679

100 + руб.1620

В наличии: 10000
Модель: 17HS13-0404S-MG10
Вес брутто: 0.55kg
Сертифицировано: ISO, CE, UKCA, RoHS

Products Sold: 14

Страну кликните｜реальный запас

Отправляется из

Китай

Количество

Купить

Вопрос

В закладки В сравнение

Доставка в течение 24 часов!

Доставка в течение 24 часов по сути означает, что ваш товар будет отправлен или отправлен с нашего склада в течение 24 часов при наличии достаточного количества товара на складе. подробнее.

Выберите местный склад, получите больше преимуществ!

Клиентам из США, Великобритании, ЕС, Австралии и России: пожалуйста, сначала выберите местные склады (для ЕС — склад в Германии). Это обеспечит более быструю доставку и позволит избежать таможенных пошлин, что снизит общие расходы.

Этот шаговый двигатель Nema 17 обеспечивает удерживающий момент 0,25 Н·м (35,40 унций-дюйм) и оснащён нашим высокоточным редуктором серии MG с передаточным числом 10:1. В отличие от стальных шестерён серии EG, в серии MG используются прочные шестерни, изготовленные методом порошковой металлургии, что обеспечивает оптимальное сочетание точности и экономичности для ваших задач.
Интегрированная конструкция муфты вала позволяет легко заменять двигатель или редуктор, обеспечивая гибкость ваших проектов.

Электрические характеристики

Номер детали: 17HS13-0404S-MG10
Тип двигателя: биполярный шаговый
Удерживающий момент без редуктора: 0,25 Нм (35,40 унций-дюйм)
Номинальный ток/фаза: 0,40 А
Фазовое сопротивление: 27,00 Ом±10%
Индуктивность: 28,50 мГн±20%(1 кГц)
Класс изоляции: B 130°C[266°F]

Технические характеристики коробки передач

Тип коробки передач: планетарная прямозубая
Материал шестерни: порошковая металлургия
Передаточное отношение: 10:1
Эффективность: 90%
Зазор при отсутствии нагрузки: <=30 армин
Максимально допустимый крутящий момент: 5,00 Нм (708,06 унций-дюймов)
Допустимый крутящий момент: 10,00 Нм (1416,12 унций-дюймов)

Физические характеристики

Размер оправы: 42 x 42 мм
Длина мотора: 34 мм
Длина коробки передач: 40 мм
Тип выходного вала: шпоночный
Диаметр выходного вала: Φ8 мм
Длина выходного вала: 21,5 мм

Связь

А+	А-	B+	Б-
Черный	Зеленый	Красный	Синий

Подходящий кронштейн — ST-M12 .

Тип продукта
Тип продукта	Редукторный шаговый двигатель
Электрические характеристики
Биполярное/униполярное	Биполярное
Имеет ли кривая крутящего момента/тяги?	Нет
Индуктивность (мГн)	28.5
Ток(А)	0.4
Удерживающий момент без редуктора (Нм)	0.25
Фазовое сопротивление (Ом)	27
Физические характеристики
Диаметр вала (мм)	8
Длина вала (мм)	21.5
Длина тела (мм)	74
Зазор при отсутствии нагрузки	<=30 армин
Количество свинца	4
Материал шестерни	Порошковая металлургия
Метод инвентаризации	Выделенный инвентарь
Одновальный/Двухвальный	Один вал
Передаточное отношение	10
Размер рамы (мм)	Nema 17 (42 x 42)
Рейтинг IP	40
Тип выхоDного вала	Шпоночный паз
Тип коробки передач	Прецизионный планетарный
