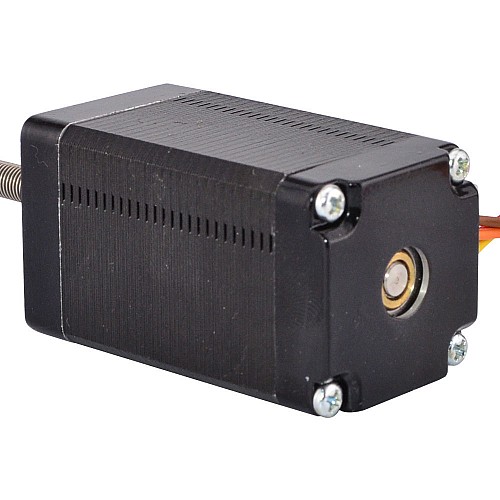

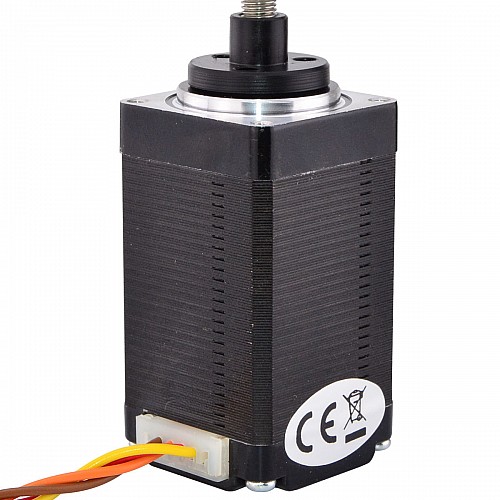

Внешний стек Nema 11 51 мм, вывод 0,67 А, длина 100 мм (2 мм)

Снято с производства

Внешний стек Nema 11 51 мм, вывод 0,67 А, длина 100 мм (2 мм)

0 отзывов - Написать отзыв

руб.0

В наличии: 1
Модель: 11E20S0674AA2-100RS
Вес брутто: 0.70kg
Сертифицировано: ISO, CE, RoHS

Количество

Купить

Вопрос

В закладки В сравнение

Минимальное количество для заказа: 999

Выберите местный склад, получите больше преимуществ!

Клиентам из США, Великобритании, ЕС, Австралии и России: пожалуйста, сначала выберите местные склады (для ЕС — склад в Германии). Это обеспечит более быструю доставку и позволит избежать таможенных пошлин, что снизит общие расходы.

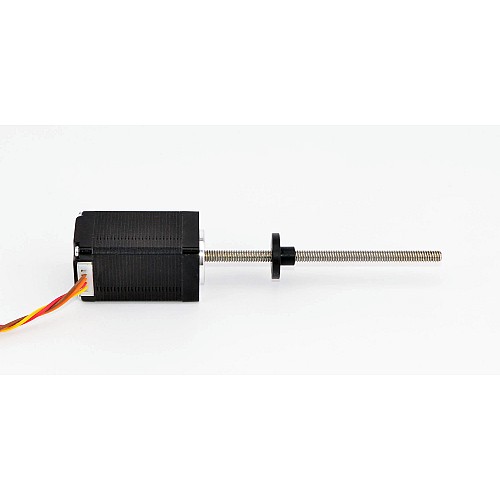

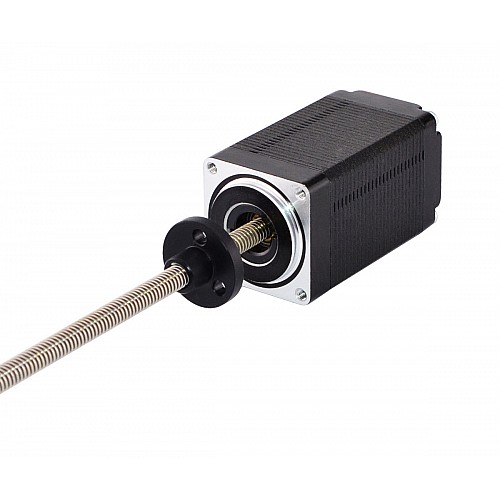

Эта модель представляет собой экономичный линейный шаговый двигатель, называемый внешним линейным приводом Nema 11. Двигатель представляет собой 56-миллиметровый шаговый двигатель Nema 23 с током 1,8 градуса и током 2 А. Двигатель интегрирован со стержнем Tr5x2 длиной 100 мм и гайкой из полиоксиметилена (POM), которая перемещается вдоль стержня.

Электрические характеристики

Номер детали производителя: 11E20S0674AA2-100RS(11E20S0674AA-100RS)
Тип двигателя: внешний линейный шаговый двигатель
Угол шага: 1,8 градуса
Удерживающий момент: 0,12 Нм (16,99 унций-дюймов)
Номинальный ток/фаза: 0,67 А
Фазовое сопротивление: 9,2 Ом
Напряжение: 6,2 В
Индуктивность: 8,0 мГн ± 20%(1 кГц)

Физические характеристики

Размер оправы: 28 x 28 мм
Длина тела: 51 мм
Длина ходового винта: 100 мм (3,937 дюйма)
Диаметр ходового винта: Φ5 мм (0,1969 дюйма)
Шаг: 0,01 мм (0,0003937 дюйма)
Шаг/оборот: 2 мм (0,0787 дюйма)
Количество отведений: 4
Длина кабеля: 304 мм
Вес: 220 г

Связь

А+	А-	B+	Б-
Красный	Коричневый	Желтый	Апельсин

● Как заказать индивидуальный линейный двигатель? Индивидуальный линейный шаговый двигатель

● Если у вас есть только старый номер детали, получите новый здесь . Подробнее

● Как мы назвали линейный двигатель? Номер детали Конструкция

Электрические характеристики
Биполярное/униполярное	Биполярное
Имеет ли кривая крутящего момента/тяги?	Нет
Индуктивность (мГн)	5.7
Номинальный ток (А)	0.67
Угол шага (град.)	1.8
Удерживающий крутящий момент (унции на дюйм)	16.99
Удерживающий момент (Нсм)	12
Фазовое сопротивление (Ом)	9.2
Физические характеристики
Диаметр ходового винта (мм)	5
Длина вывода (мм)	304
Длина тела (мм)	51
Длина ходового винта (мм)	100
Количество свинца	4
Метод инвентаризации	Выделенный инвентарь
Размер рамы (мм)	Nema 11 (28 x 28)
Рейтинг IP	40
Тип линейного двигателя	Внешний(Acme)
Ход/оборот (мм)	2
Ход/Шаг (мм)	0.01
