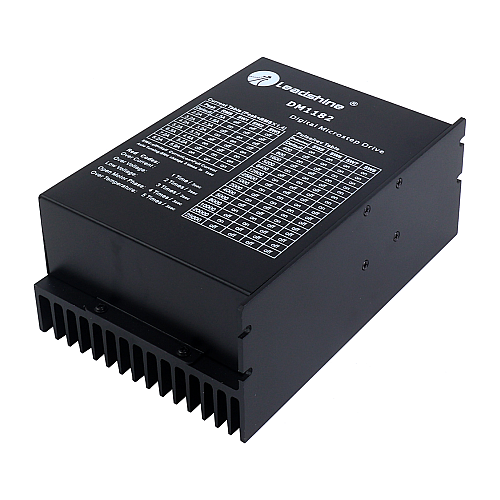

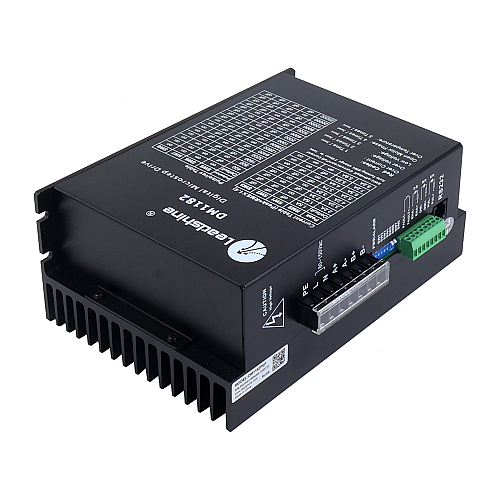

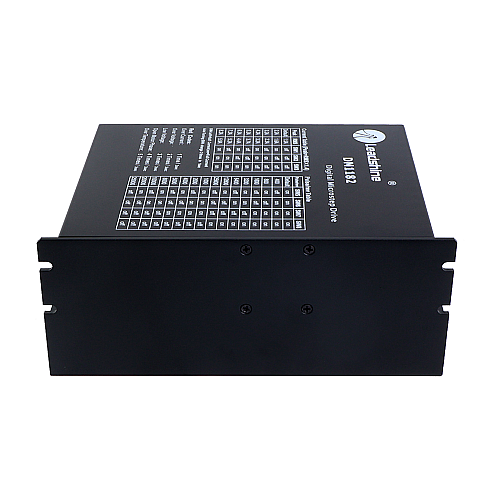

Цифровой шаговый драйвер Leadshine 0,5–8,2 А, 80–150 В переменного тока для шаговых двигателей Nema 34, 42

Leadshine DM1182 — это высокопроизводительный полностью цифровой шаговый привод, поддерживающий напряжение питания до 150 В переменного тока. Благодаря передовым алгоритмам управления DSP и новейшим технологиям управления движением он обеспечивает непревзойденную плавность работы системы, обеспечивая оптимальный крутящий момент и устраняя нестабильность в среднем диапазоне.
По сравнению с традиционными аналоговыми приводами, DM1182 использует шаговые двигатели со значительно меньшим уровнем шума, уменьшенным нагревом и более плавным движением, что делает его идеальным выбором для высокопроизводительных приложений.

Ключевые особенности

• Антирезонанс обеспечивает оптимальный крутящий момент и устраняет неустойчивость в среднем диапазоне
• Автоматическая идентификация двигателя и автоматическая настройка параметров обеспечивают оптимальную производительность с различными двигателями
• Многошаговый режим позволяет генерировать на входе шаг с низким разрешением более высокие микрошаги, что обеспечивает более плавное движение двигателя.
• Рабочее напряжение до 150 В переменного тока

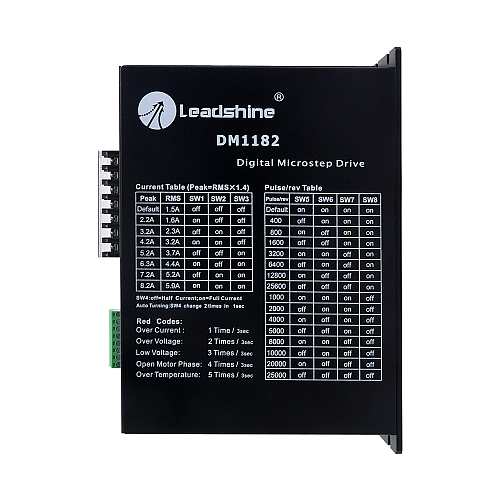

• Программируемый выходной ток от 0,5 А до 8,2 А, настраивается с помощью DIP-переключателей
• Максимальная частота входного импульса 200 кГц, совместим с ТТЛ и оптически изолирован
• Автоматическое снижение тока холостого хода
• Совместим с 2-фазными и 4-фазными шаговыми двигателями

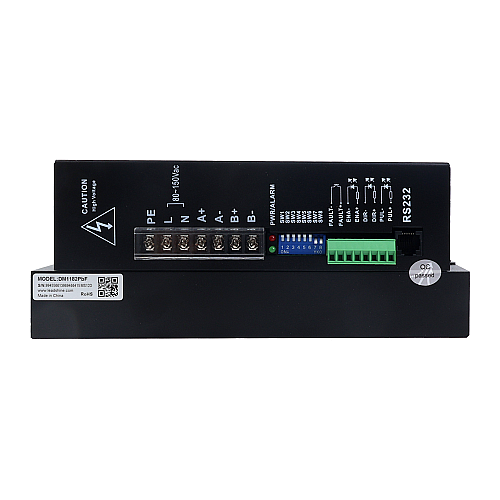

• Поддерживает режимы управления PUL/DIR и CW/CCW
• Обнаружение повышенного напряжения, пониженного напряжения, перегрузки по току и фазовой ошибки

Электрические характеристики

• Выходной пиковый ток: 0,5–8,2 А
• Входное напряжение: 80–150 В переменного тока
• Ток логического сигнала: 7–20 мА (типично 10 мА)
• Частота входного импульса: 0–200 кГц
• Сопротивление изоляции: 500 МОм

Условия эксплуатации и другие характеристики (Tj = 25℃/77℉)

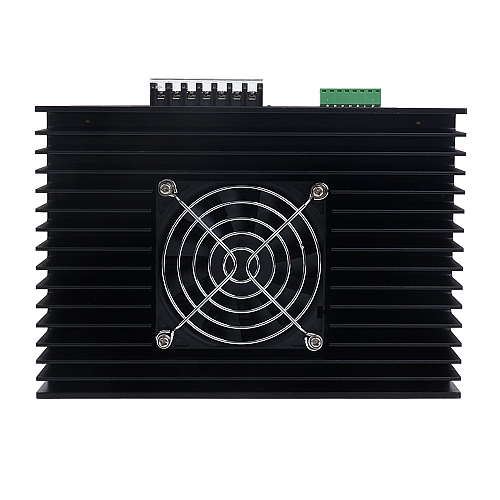

• Охлаждение: естественное или принудительное
• Окружающая среда: избегать пыли, масляного тумана и едких газов.
• Температура окружающей среды: 0 - 50℃
• Влажность: 40–90 % относительной влажности
• Рабочая температура: 70℃ макс.
• Вибрация: 5,9 м/с² макс.
• Температура хранения: -20 - 65℃
