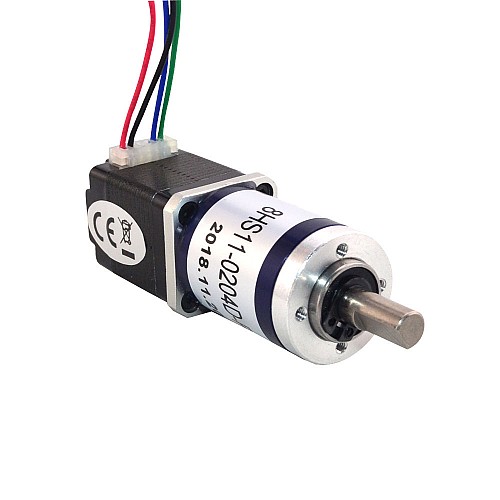

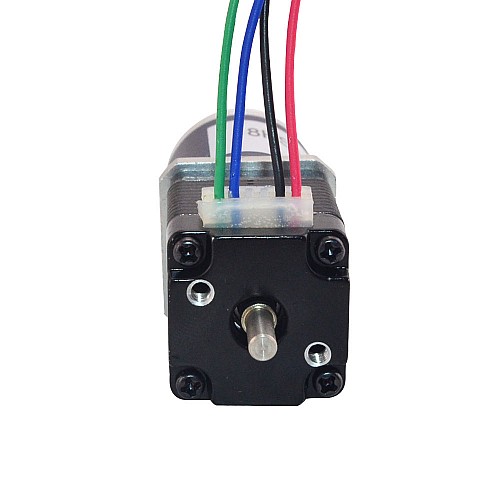

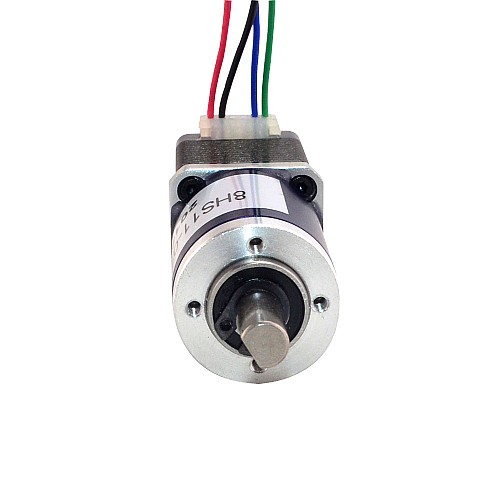

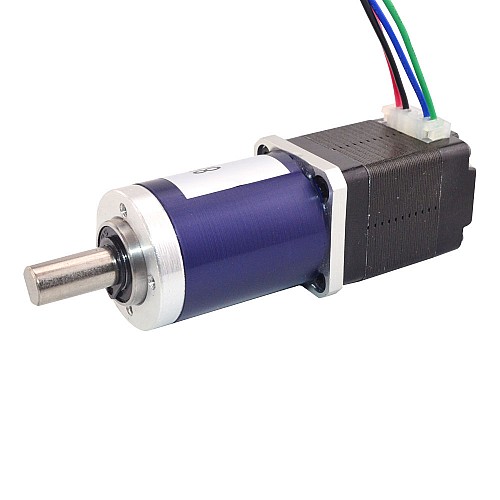

Шаговый двигатель Nema 8 биполярный 0,2AL=38 мм с планетарным редуктором с передаточным числом 90:1

Этот шаговый двигатель Nema 8 с корпусом диаметром 38 мм и номинальным током 0,2 А оснащен планетарным редуктором с передаточным числом 90,25:1. Это отличное решение для приложений с ограниченным пространством, где требуется низкая скорость и/или высокий крутящий момент.

Электрические характеристики

• Номер детали производителя: 8HS11-0204D-PG90
• Тип двигателя: биполярный шаговый
• Угол шага: 1,8 градуса
• Удерживающий момент без редуктора: 1,6 Н·см (2,27 унции·дюйма)
• Номинальный ток/фаза: 0,2 А
• Фазовое сопротивление: 24 Ом
• Индуктивность: 8 мГн ± 20%(1 кГц)
• Класс изоляции: B 130°C[266°F]

Технические характеристики коробки передач

• Тип коробки передач: Планетарная
• Передаточное отношение: 90,25:1
• Эффективность: 70%
• Зазор при отсутствии нагрузки: <=3 градуса
• Максимально допустимый крутящий момент: 0,5 Нм (70,8 унций-дюймов)
• Допустимый крутящий момент: 1 Нм (141,6 унций-дюйм)
• Максимальная осевая нагрузка вала: 5 Н
• Максимальная радиальная нагрузка на вал: 25 Н

Физические характеристики

• Размер оправы: 20 x 20 мм
• Длина коробки передач: 31,2 мм
• Диаметр вала: Φ6 мм
• Длина вала: 15 мм
• Длина D-образного выреза: 9 мм
• Количество отведений: 4
• Длина вывода: 300 мм
• Вес: 50 г
