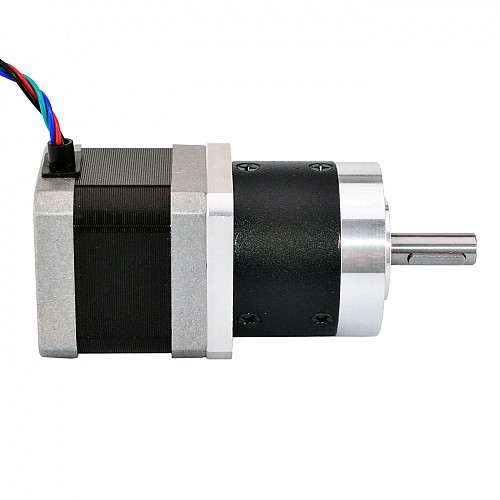

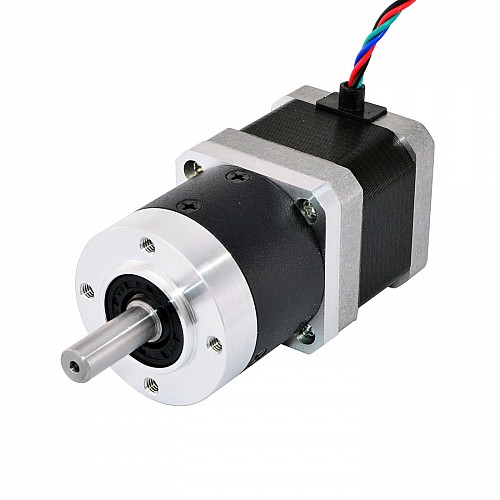

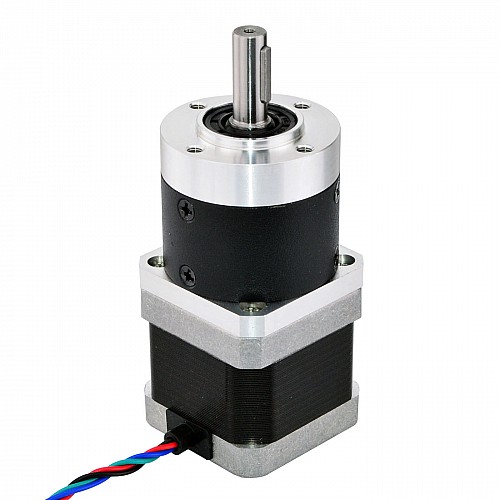

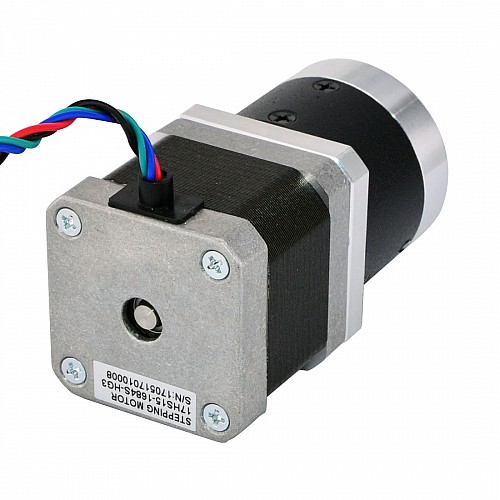

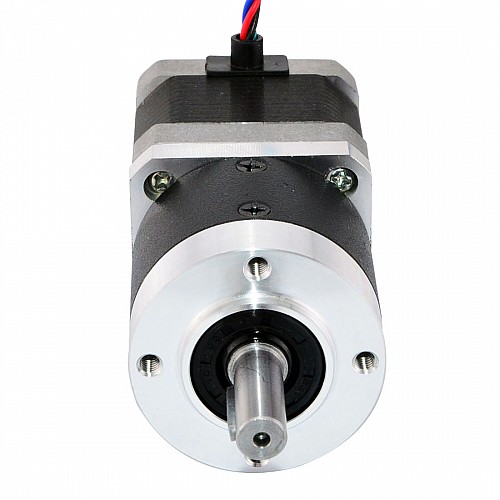

Шаговый двигатель Nema 17, длина = 39 мм, передаточное отношение 3:1, высокоточный планетарный редуктор

Этот шаговый двигатель Nema 17 с корпусом диаметром 39 мм и номинальным током 1,68 А интегрирован с планетарным редуктором диаметром 41 мм с передаточным числом 3:1. Это отличное решение для приложений с ограниченным пространством, требующих низкой скорости и/или высокого крутящего момента.

Электрические характеристики

• Номер детали: 17HS15-1684S-HG3
• Тип двигателя: биполярный шаговый
• Угол шага: 0,6 градуса
• Удерживающий момент без редуктора: 39 Н·см (55 унций·дюйм)
• Номинальный ток/фаза: 1,68 А
• Фазовое сопротивление: 1,6 Ом
• Индуктивность: 3,2 мГн ± 20% (1 кГц)
• Класс изоляции: B 130°C[266°F]

Технические характеристики коробки передач

• Тип коробки передач: планетарная прямозубая
• Материал шестерни: легированная сталь
• Передаточное отношение: 3:1
• Эффективность: 92%
• Люфт на холостом ходу: <=30 угл. мин.
• Максимально допустимый крутящий момент: 3,5 Н·м (495,6 унций·дюйм)
• Допустимый крутящий момент: 6 Нм (849,7 унций-дюймов)
• Макс. радиальная нагрузка: 100 Н
• Температура окружающей среды: -10 - 90℃
• Шум: <=50 дБ
• Срок службы: 20000 ч

Физические характеристики

• Размер оправы: 42 x 42 мм
• Длина мотора: 39 мм
• Длина коробки передач: 41 мм
• Диаметр вала: Φ8 мм
• Длина вала: 23,5 мм
• Длина шпоночного паза: 14 мм
• Количество отведений: 4
• Длина вывода: 320 мм
