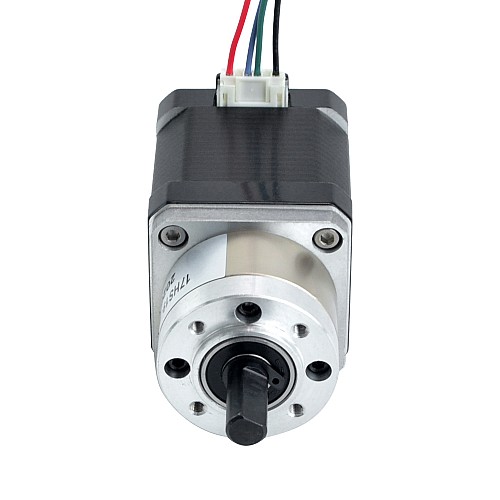

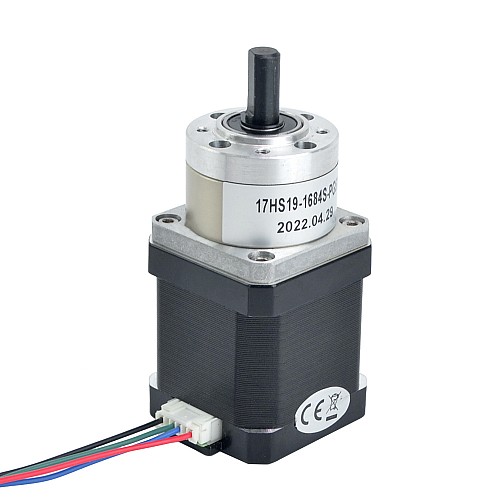

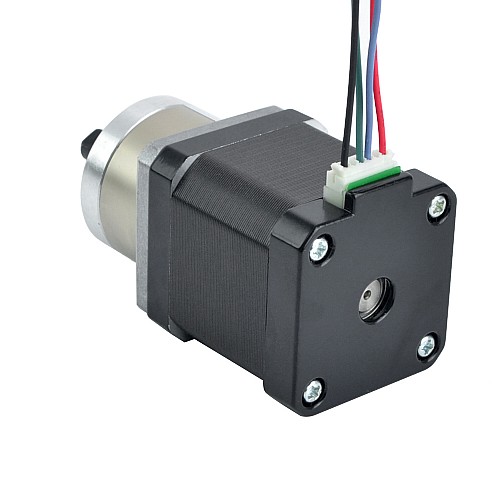

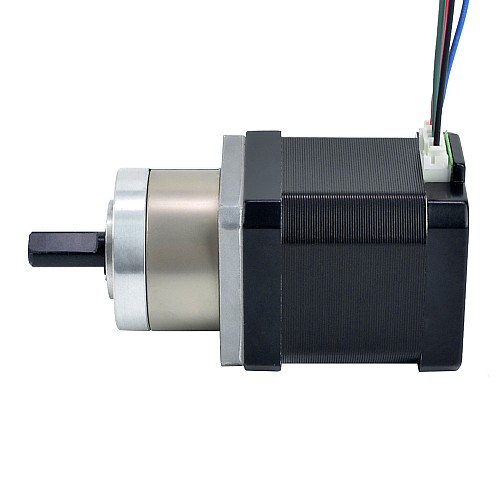

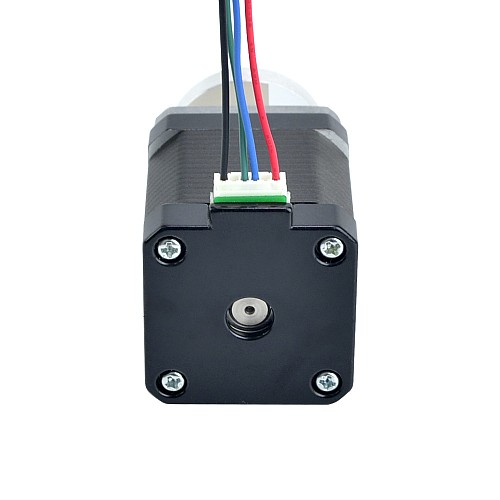

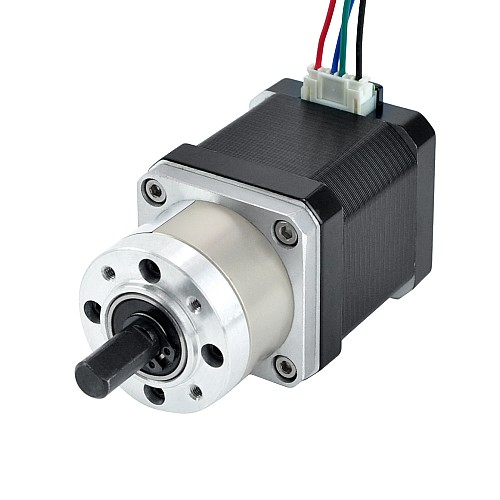

Шаговый двигатель Nema 17, биполярный, длина 48 мм, планетарный редуктор с передаточным числом 5:1, длина кабеля 1850 мм

0 отзывов - Написать отзыв

руб.2561

5 + руб.2441

10 + руб.2331

50 + руб.2231

100 + руб.2139

В наличии: Предварительный заказ
Модель: 17HS19-1684S-PG5X
Вес брутто: 0.61kg
Сертифицировано: ISO, CE, UKCA, RoHS

Доступные варианты

Отправка из

Китай

Количество

Купить

Вопрос

В закладки В сравнение

Минимальное количество для заказа: 20

Доставка в течение 24 часов!

Доставка в течение 24 часов по сути означает, что ваш товар будет отправлен или отправлен с нашего склада в течение 24 часов при наличии достаточного количества товара на складе. подробнее.

Что означает предварительный заказ?

Предзаказ — это товар, которого в данный момент нет в наличии. После оформления заказа мы начнём производство или закупку товара специально для вас.

Этот шаговый двигатель Nema 17 с корпусом 48 мм, кабелем длиной 1850 мм и номинальным током 1,68 А оснащен планетарным редуктором с передаточным отношением 5,18:1. Это хорошее решение для приложений с ограниченным пространством, но требующих низкой скорости и/или высокого крутящего момента

Электрические характеристики

Номер детали производителя: 17HS19-1684S-PG5X
Тип двигателя: биполярный шаговый
Угол шага: 0,35 градуса
Удерживающий момент без редуктора: 52 Н·см (73,6 унций·дюйма)
Номинальный ток/фаза: 1,68 А
Сопротивление фазы: 1,8 Ом
Индуктивность: 3,2 мГн ± 20% (1 кГц)
Класс изоляции: B 130 °C [266 °F]

Характеристики редуктора

Тип редуктора: планетарный
Передаточное отношение: 5,18:1
КПД: 90%
Лихоатмосферный зазор на холостом ходу: <=3 градуса
Максимально допустимый крутящий момент: 3 Нм (424,84 унции на дюйм)
Допустимый крутящий момент: 5 Нм (708,06 унции на дюйм)
Максимальная осевая нагрузка на вал: 50 Н
Максимальная радиальная нагрузка на вал: 100 Н

Физические характеристики

Размер рамы: 42 x 42 мм
Длина двигателя: 48 мм
Длина редуктора: 27,3 мм
Вал Диаметр: Φ8 мм
Длина вала: 20 мм
Длина D-образного выреза: 15 мм
Количество выводов: 4
Длина вывода: 1850 мм

Подключение

A+	A-	B+	B-
Черный	Зелёный	Синий	Красный

Тип продукта
Тип продукта	Редукторный шаговый двигатель
Электрические характеристики
Биполярное/униполярное	Биполярное
Имеет ли кривая крутящего момента/тяги?	Нет
Индуктивность (мГн)	3.2
Ток(А)	1.68
Удерживающий момент без редуктора (Нм)	0.52
Фазовое сопротивление (Ом)	1.8
Физические характеристики
Диаметр вала (мм)	8
Длина вала (мм)	20
Длина вывода (мм)	1850
Длина тела (мм)	75.3
Зазор	<=3 градуса
Количество свинца	4
Метод инвентаризации	Выделенный инвентарь
Одновальный/Двухвальный	Один вал
Передаточное отношение	5.18
Размер рамы (мм)	Nema 17 (42 x 42)
Рейтинг IP	40
Тип выхоDного вала	D
Тип коробки передач	Экономика Планетарная
