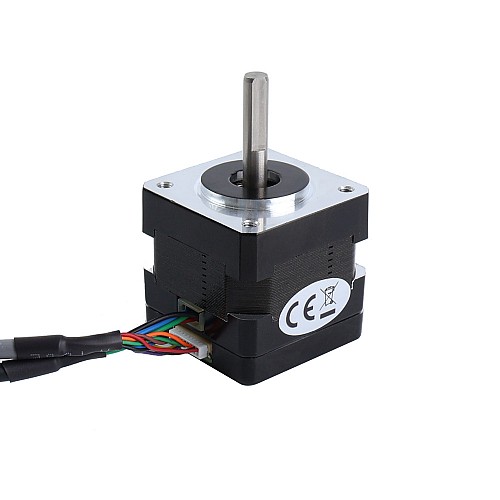

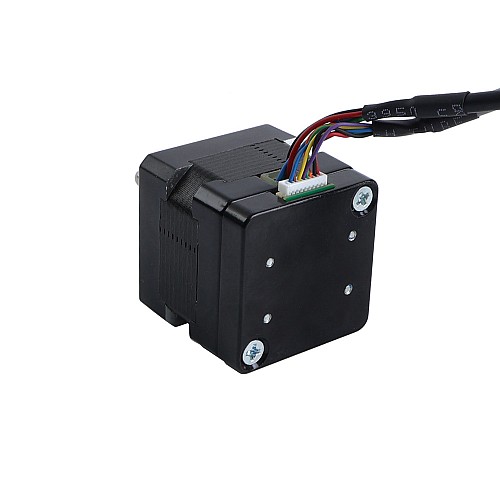

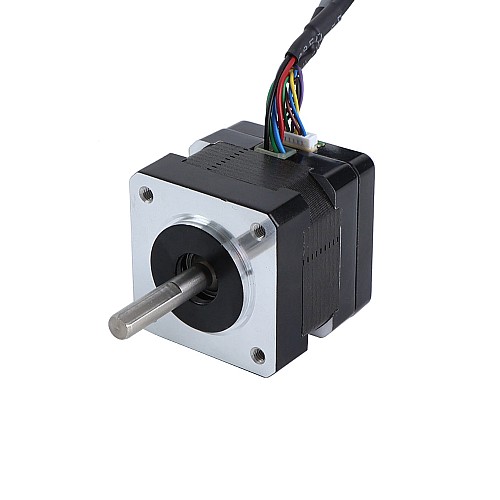

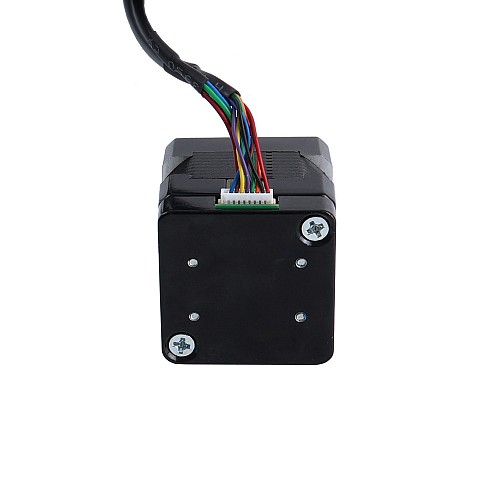

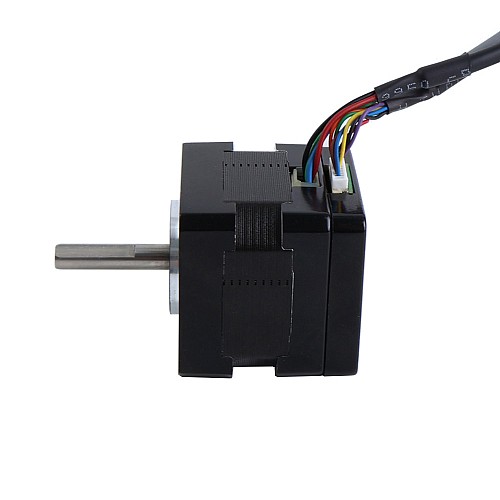

Шаговый двигатель Nema 14 с замкнутым контуром, 12,5 Н·см (17,7 унций·дюйм) с магнитным энкодером, 1000 имп/об (4000 циклов/об)

Это самый тонкий шаговый двигатель с замкнутым контуром, который мы имеем: толщина всего 34,5 мм, включая энкодер. Он представляет собой магнитный энкодер с тремя каналами и разрешением 1000 имп/об (4000 циклов/об). Наибольшим преимуществом магнитного энкодера является размер и стоимость, они широко используются в небольших пространствах и имеют более высокую производительность.

Электрические характеристики

• Номер детали производителя: 14HS11-1004-ME1K
• Количество фаз: 2
• Угол шага: 1,8 градуса
• Удерживающий момент: 12,5 Н·см (17,7 унций·дюйм)
• Номинальный ток/фаза: 1,0 А
• Сопротивление фазы: 3,5 Ом ± 10%
• Индуктивность: 3,5 мГн ± 20% (1 кГц)
• Класс изоляции: B 130 °C [266 °F]

Физические Технические характеристики

• Размер рамы: 35 x 35 мм
• Длина корпуса: 28 мм
• Диаметр вала: Φ5 мм
• Длина вала: 24 мм
• Длина вала D-CUT: 15 мм
• Длина вывода: 500 мм

Характеристики энкодера

• Тип выходной цепи: дифференциальный
• Тип энкодера: магнитный инкрементальный
• Разрешение энкодера: 1000 имп/об (4000 имп/об)
• Каналы выходного сигнала: 3 канала
• Минимальное напряжение питания: 3,3 В
• Максимальное напряжение питания: 5,5 В
• Выходной ток: 20 мА
• Высокое выходное напряжение: 5 В
• Низкое выходное напряжение: 0,2 В
• Максимальная выходная частота: 400 кГц

Подключение двигателя и энкодера
