Внешний стек Nema 11 46 мм, вывод 0,75 А, 2,54 мм (0,1 дюйма), длина 250 мм

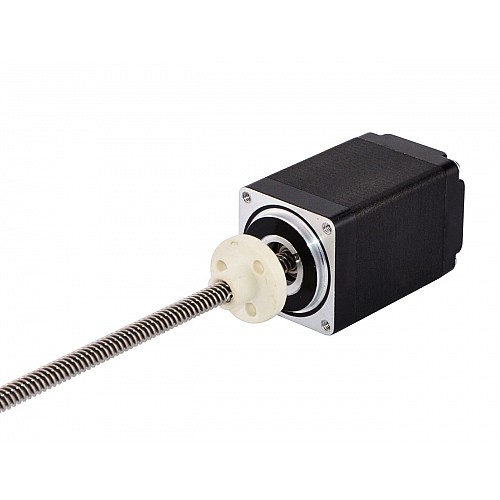

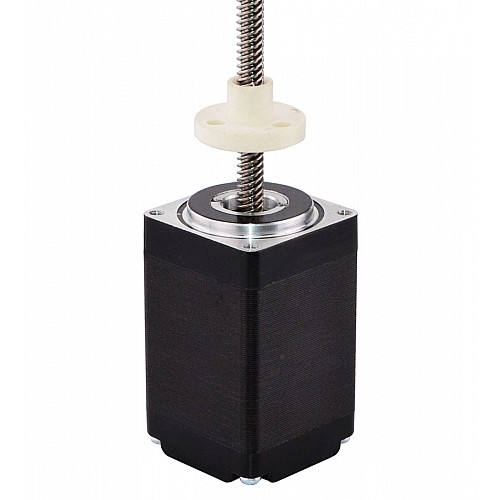

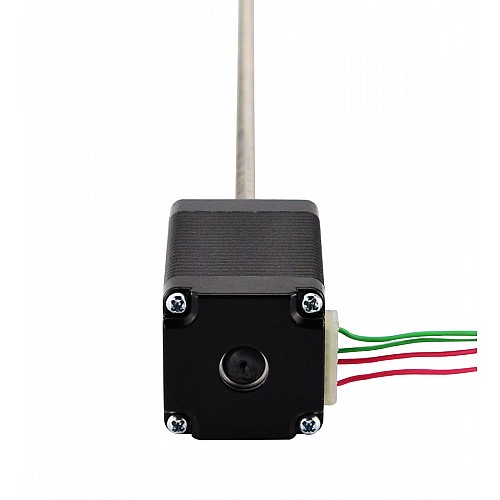

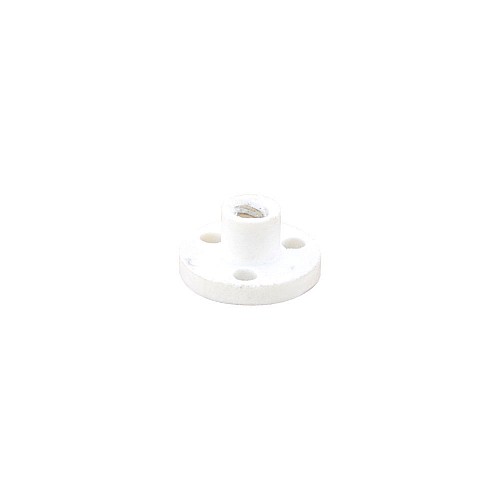

Эта модель практически идентична линейному актуатору Haydon Kerk серии 28000 с двухрядным внешним шаговым двигателем типоразмера 11. Двигатель представляет собой шаговый двигатель Nema 11 с корпусом 46 мм, углом обзора 1,8 градуса и током 0,75 А, интегрированный с ходовым винтом диаметром 4,76 мм (0,1874 дюйма) и длиной 250 мм (9,8425 дюйма) и гайкой из полиоксиметилена (POM). Линейный ход составляет 2,54 мм (0,1 дюйма) за оборот.

Электрические характеристики

• Номер детали производителя: 11E18S0754GD3-250RS(11E18S0754GD-250RS)
• Тип двигателя: внешний линейный шаговый двигатель
• Угол шага: 1,8°
• Минимальная тяга: 40 Н (300 имп/с)
• Номинальный ток/фаза: 0,75 А
• Фазовое сопротивление: 6,7 Ом
• Напряжение: 5 В
• Индуктивность: 5,8 мГн±20%(1 кГц)

Физические характеристики

• Размер оправы: 28 x 28 мм
• Длина тела: 46 мм

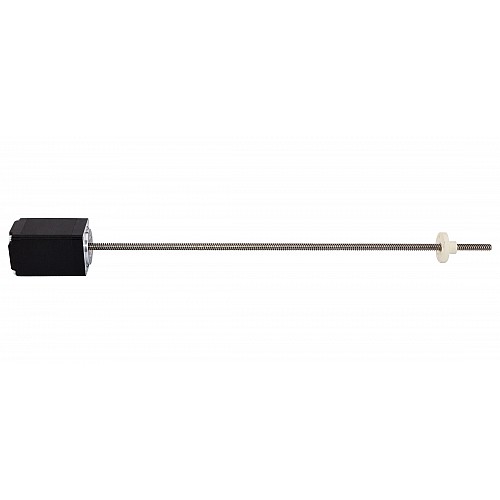

• Длина ходового винта: 250 мм (9,8425 дюйма)
• Диаметр ходового винта: Φ4,76 мм (0,1874 дюйма)
• Шаг: 0,0127 мм (0,0005 дюйма)
• Ход/оборот грифеля: 2,54 мм (0,1 дюйма)
• Количество отведений: 4
• Длина кабеля: 300 мм
• Вес: 180 г
