Nema 14, не закрепленный, 48 мм, стек, 0,91 А, вывод 1,27 мм (0,05 дюйма), длина 250 мм

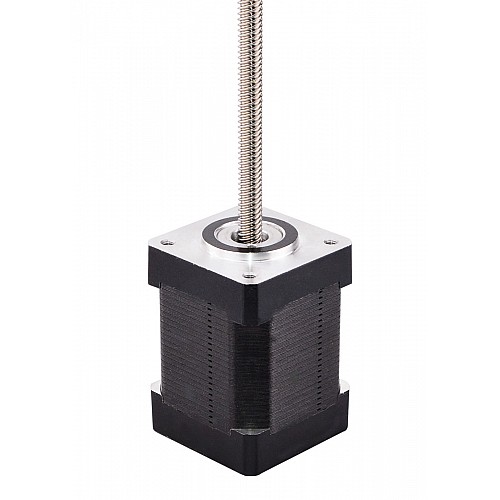

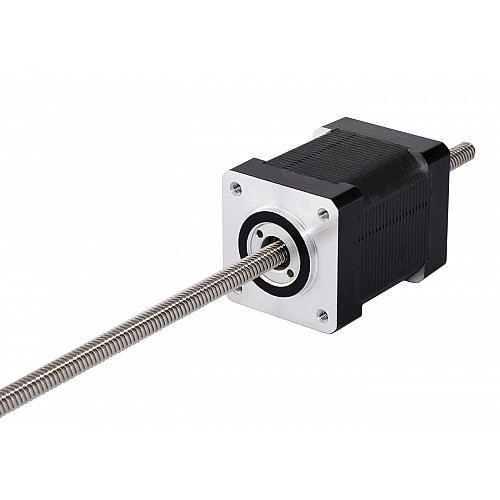

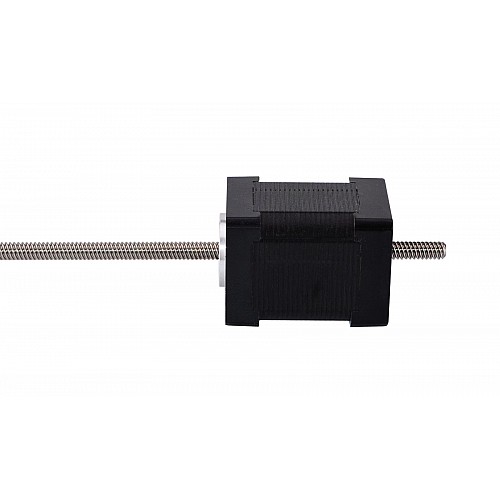

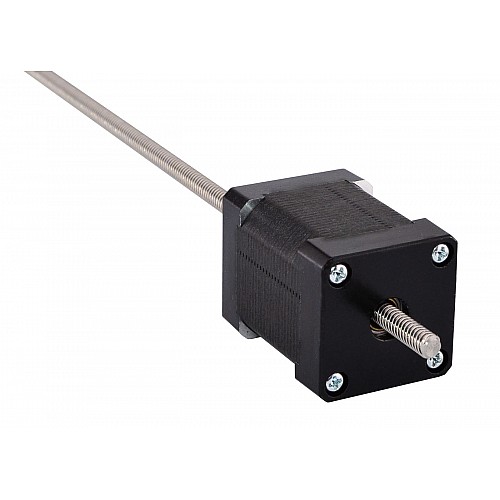

Двигатель представляет собой шаговый двигатель Nema 14 с корпусом 48 мм, углом поворота 1,8 градуса и силой тока 0,91 А, работающий с ходовым винтом диаметром 6,35 мм (0,25 дюйма) и длиной 250 мм (9,8425 дюйма). Линейный ход составляет 1,27 мм (0,05 дюйма) за оборот. Эта модель практически идентична линейному приводу Haydon Kerk 35000 серии 14 с двухъярусным шаговым двигателем без фиксации.

Электрические характеристики

• Номер детали производителя: 14N17S0914FF3-250RS(14N17S0914FF-250RS)
• Тип двигателя: линейный шаговый двигатель без фиксации
• Угол шага: 1,8°
• Минимальная тяга: 224 Н (300 тяг в секунду)
• Номинальный ток/фаза: 0,91 А
• Фазовое сопротивление: 5,5 Ом
• Напряжение: 5 В
• Индуктивность: 7,63 мГн±20%(1 кГц)

Физические характеристики

• Размер оправы: 35 x 35 мм
• Длина корпуса: 48 мм

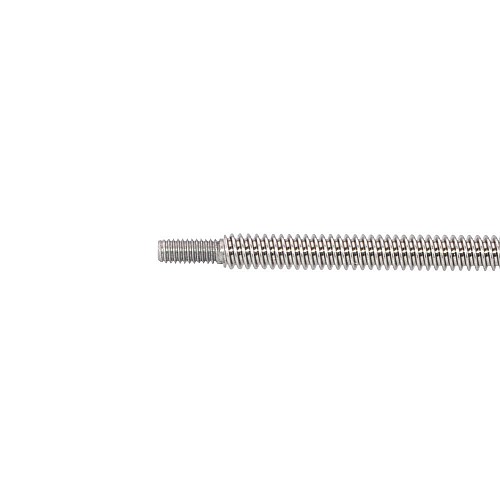

• Длина ходового винта: 250 мм (9,8425 дюйма)
• Диаметр ходового винта: Φ6,35 мм (0,25 дюйма)
• Шаг: 0,00635 мм (0,00025 дюйма)
• Ход/оборот грифеля: 1,27 мм (0,05 дюйма)
• Количество отведений: 4
• Длина кабеля: 300 мм
• Вес: 240 г
