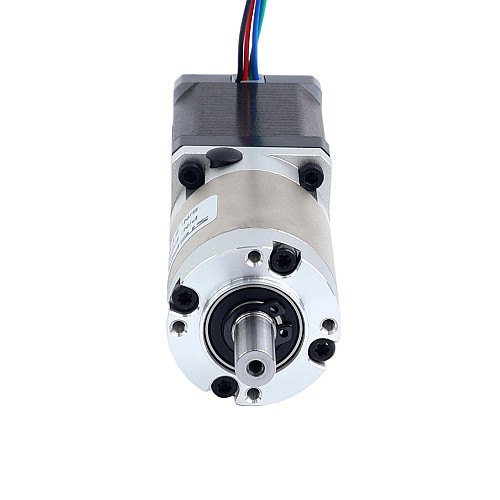

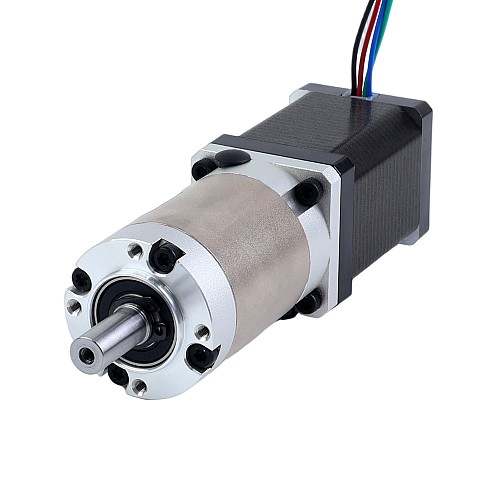

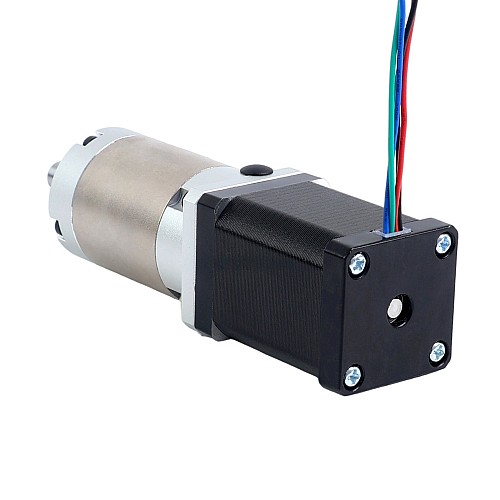

Шаговый двигатель Nema 14, биполярный, длина 52 мм, с планетарным редуктором серии EG с передаточным числом 100:1

Этот шаговый двигатель Nema 14 обладает удерживающим моментом 0,40 Н·м (56,64 унций-дюйма) и оснащен высокоточным редуктором серии EG с передаточным числом 100:1. По сравнению с двигателями с редукторами серии PG, точность и надёжность этого двигателя с редуктором серии EG значительно улучшены, а максимальный люфт достигает 25 армин.
Благодаря своей исключительной точности и надежности двигатели серии EG демонстрируют выдающиеся эксплуатационные характеристики, что делает их идеальным выбором для применений, где точность, долговечность и ценность имеют решающее значение.

Электрические характеристики

• Номер детали: 14HS20-1504S-EGS100
• Тип двигателя: биполярный шаговый
• Удерживающий момент без редуктора: 0,40 Нм (56,64 унций-дюйм)
• Номинальный ток/фаза: 1,50 А
• Фазовое сопротивление: 2,80 Ом ± 10%
• Индуктивность: 4,80 мГн±20%(1 кГц)
• Класс изоляции: B 130°C[266°F]

Технические характеристики коробки передач

• Тип коробки передач: планетарная прямозубая
• Материал шестерни: легированная сталь
• Передаточное отношение: 100:1
• Эффективность: 90%
• Зазор при отсутствии нагрузки: <=25 армин
• Максимально допустимый крутящий момент: 9,00 Нм (1274,50 унций-дюйм)
• Допустимый крутящий момент: 18,00 Нм (2549,01 унций-дюйм)

Физические характеристики

• Размер оправы: 35 x 35 мм
• Длина двигателя: 52 мм
• Длина коробки передач: 59 мм
• Тип выходного вала: шпоночный
• Диаметр выходного вала: Φ8 мм
• Длина выходного вала: 20 мм
