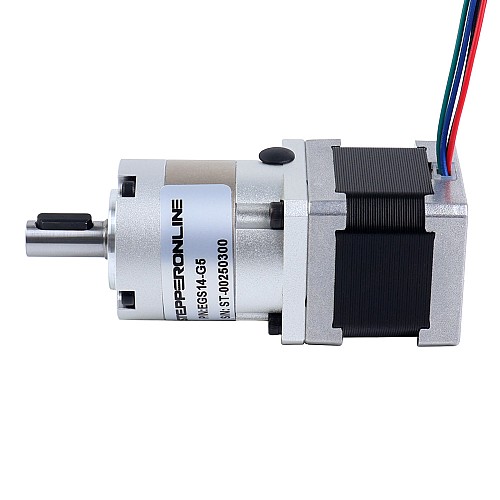

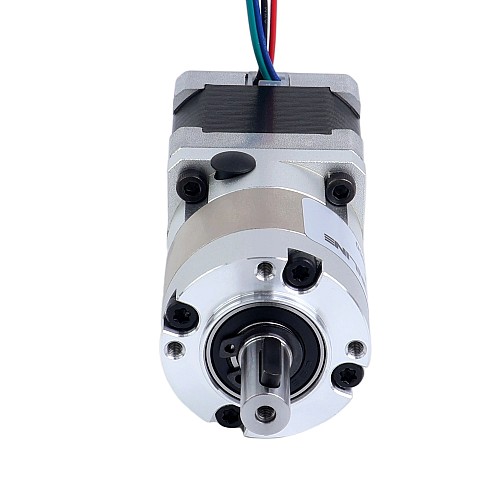

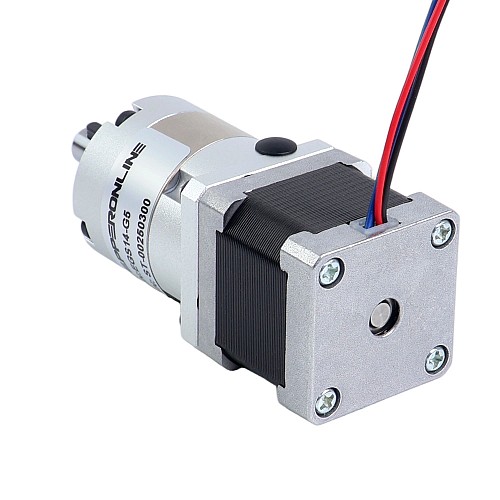

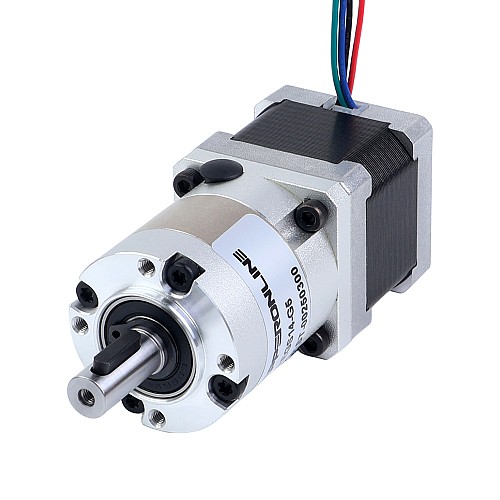

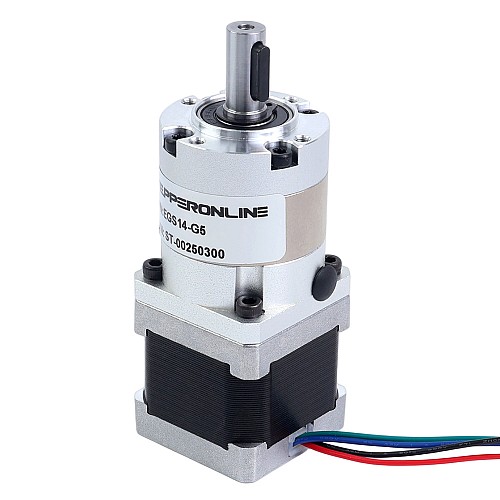

Шаговый двигатель Nema 14, биполярный, длина 34 мм, с планетарным редуктором серии EG с передаточным числом 5:1

Этот шаговый двигатель Nema 14 обладает удерживающим моментом 0,18 Н·м (25,49 унций-дюймов) и оснащен высокоточным редуктором серии EG с передаточным числом 5:1. По сравнению с двигателями с редукторами серии PG, точность и надёжность этого двигателя с редуктором серии EG значительно улучшены, а максимальный люфт достигает 15 армин.
Благодаря своей исключительной точности и надежности двигатели серии EG демонстрируют выдающиеся эксплуатационные характеристики, что делает их идеальным выбором для применений, где точность, долговечность и ценность имеют решающее значение.

Электрические характеристики

• Номер детали: 14HS13-1004S-EGS5
• Тип двигателя: биполярный шаговый
• Удерживающий момент без редуктора: 0,18 Нм (25,49 унций-дюйм)
• Номинальный ток/фаза: 1,00 А
• Фазовое сопротивление: 4,20 Ом±10%
• Индуктивность: 6,00 мГн±20%(1 кГц)
• Класс изоляции: B 130°C[266°F]

Спецификация коробки передач

• Тип коробки передач: планетарная прямозубая
• Материал шестерни: легированная сталь
• Передаточное отношение: 5:1
• Эффективность: 96%
• Зазор при отсутствии нагрузки: <= 15 армин
• Максимально допустимый крутящий момент: 6,50 Нм (920,48 унций-дюймов)
• Допустимый крутящий момент: 13,00 Нм (1840,95 унций-дюймов)

Физические характеристики

• Размер оправы: 35 x 35 мм
• Длина мотора: 34 мм
• Длина коробки передач: 40 мм
• Тип выходного вала: шпоночный
• Диаметр выходного вала: Φ8 мм
• Длина выходного вала: 20 мм
