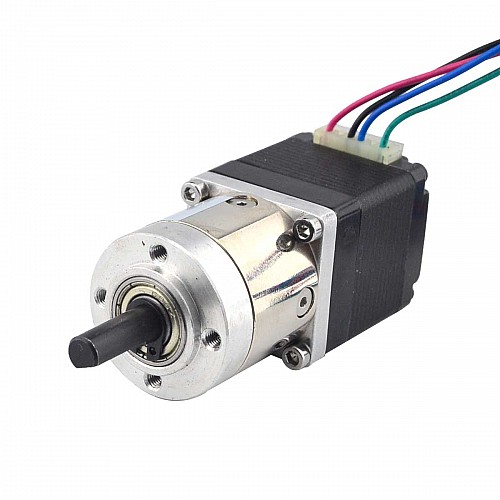

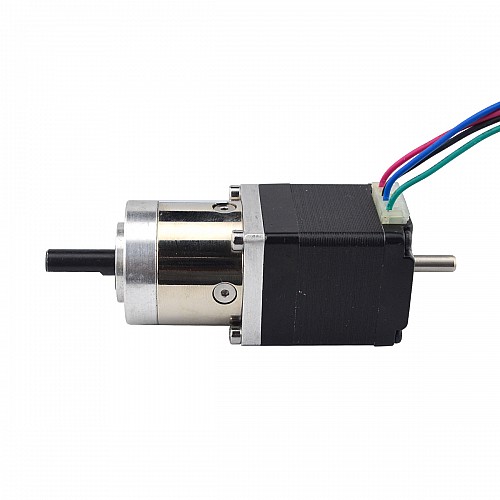

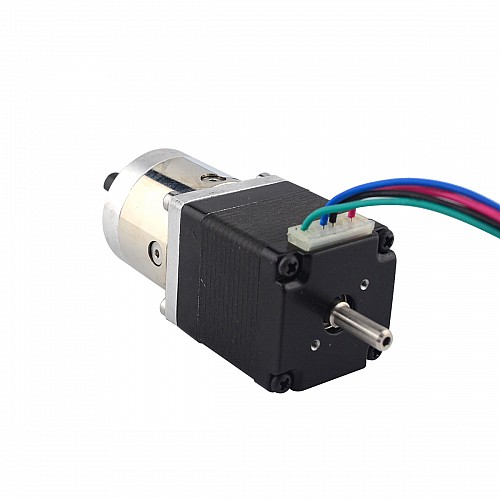

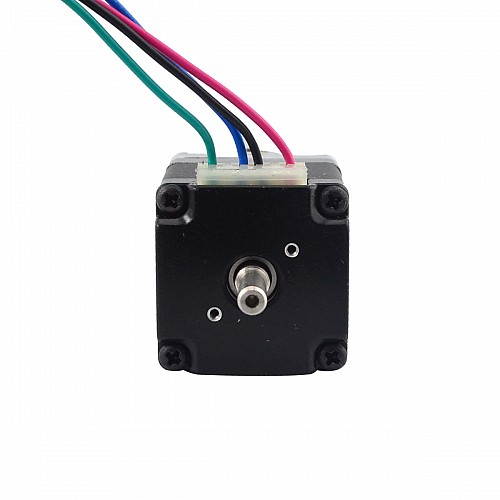

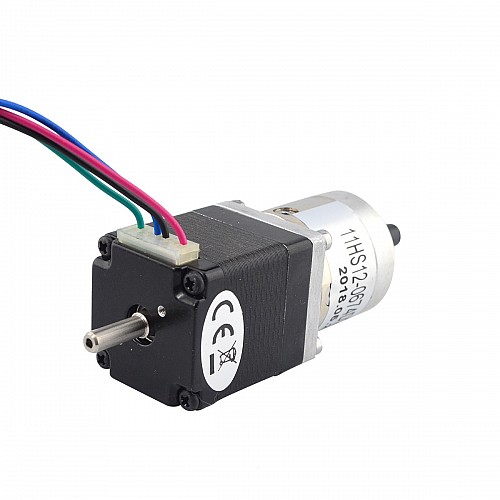

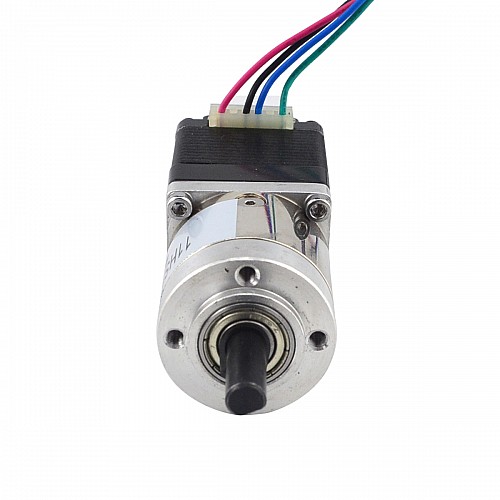

Шаговый двигатель Nema 11 длиной 31 мм с задним валом и отверстием под винт. Передаточное отношение редуктора 5:1.

1 отзывов - Написать отзыв

руб.2896

5 + руб.2754

10 + руб.2623

50 + руб.2506

100 + руб.2398

В наличии: Предварительный заказ
Модель: 11HS12-0674D2-PG5
Вес брутто: 0.23kg
Сертифицировано: ISO, CE, UKCA, RoHS

Доступные варианты

Отправка из

Китай

Количество

Купить

Вопрос

В закладки В сравнение

Минимальное количество для заказа: 10

Доставка в течение 24 часов!

Доставка в течение 24 часов по сути означает, что ваш товар будет отправлен или отправлен с нашего склада в течение 24 часов при наличии достаточного количества товара на складе. подробнее.

Что означает предварительный заказ?

Предзаказ — это товар, которого в данный момент нет в наличии. После оформления заказа мы начнём производство или закупку товара специально для вас.

Этот шаговый двигатель Nema 11 с номинальным током 0,67 А оснащен планетарным редуктором с передаточным числом 5,18:1. Это отличное решение для приложений с ограниченным пространством, где требуется низкая скорость и/или высокий крутящий момент.

Электрические характеристики

Номер детали производителя: 11HS12-0674D2-PG5
Тип двигателя: биполярный шаговый
Удерживающий момент: 7 Н·см (9,91 унций·дюйм)
Номинальный ток/фаза: 0,67 А
Фазовое сопротивление: 5,6 Ом
Индуктивность: 4,2 мГн±20%(1 кГц)
Класс изоляции: B 130°C[266°F]

Технические характеристики коробки передач

Тип коробки передач: Планетарная
Передаточное отношение: 5,18:1
Эффективность: 90%
Люфт на холостом ходу: <=3 градуса
Максимально допустимый крутящий момент: 3 Нм (425 унций-дюймов)
Допустимый крутящий момент: 5 Нм (708 унций-дюймов)
Максимальная осевая нагрузка вала: 5 Н
Максимальная радиальная нагрузка на вал: 25 Н

Физические характеристики

Размер оправы: 28 x 28 мм
Длина коробки передач: 29,2 мм
Диаметр переднего вала: Φ6 мм
Длина переднего вала: 18 мм
Длина переднего D-образного выреза: 12 мм
Диаметр заднего вала: Φ4 мм
Длина заднего вала: 12 мм
Количество отведений: 4
Длина вывода: 500 мм
Вес: 184 г

Связь

А+	А-	B+	Б-
Черный	Зеленый	Красный	Синий

Тип продукта
Тип продукта	Редукторный шаговый двигатель
Электрические характеристики
Биполярное/униполярное	Биполярное
Имеет ли кривая крутящего момента/тяги?	Нет
Ток(А)	0.67
Удерживающий момент без редуктора (Нм)	0.07
Фазовое сопротивление (Ом)	5.6
Спецификация блока питания
Входное напряжение (В переменного/постоянного тока)	4.2
Физические характеристики
Вес(г)	200
Диаметр вала (мм)	6
Длина вала (мм)	18
Длина вывода (мм)	500
Длина тела (мм)	58.7
Зазор	<=3 градуса
Количество свинца	4
Метод инвентаризации	Выделенный инвентарь
Одновальный/Двухвальный	Двойной вал
Передаточное отношение	5.18
Размер рамы (мм)	Nema 11 (28 x 28)
Рейтинг IP	40
Тип выхоDного вала	D
Тип коробки передач	Экономика Планетарная
