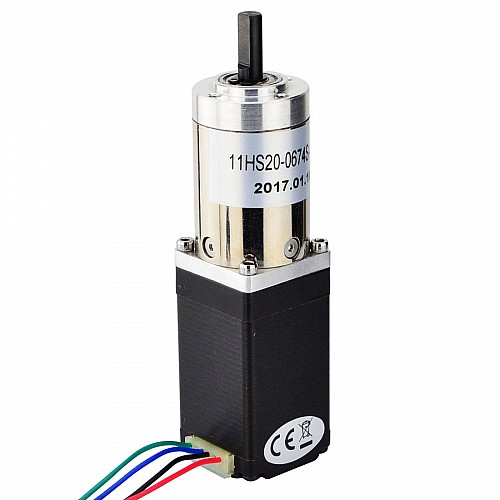

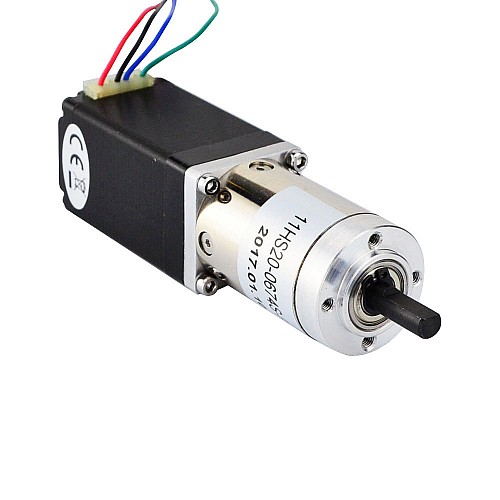

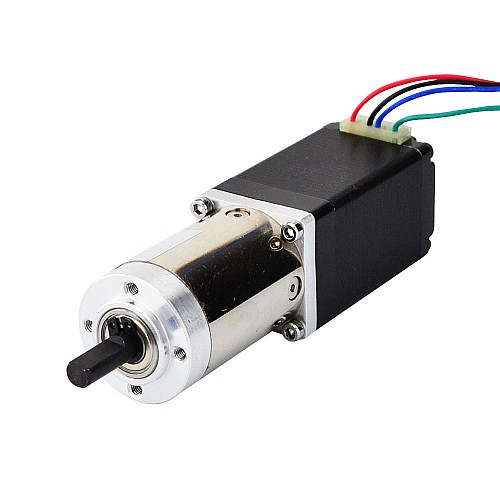

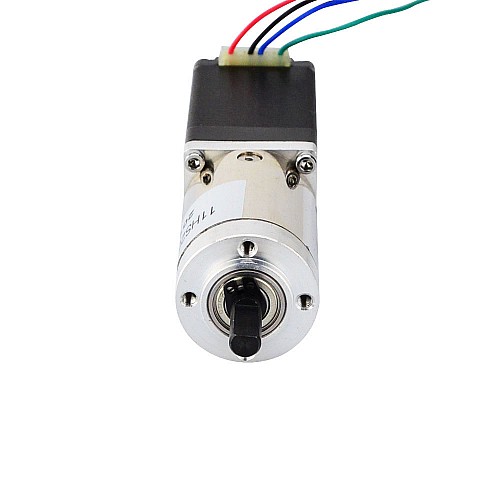

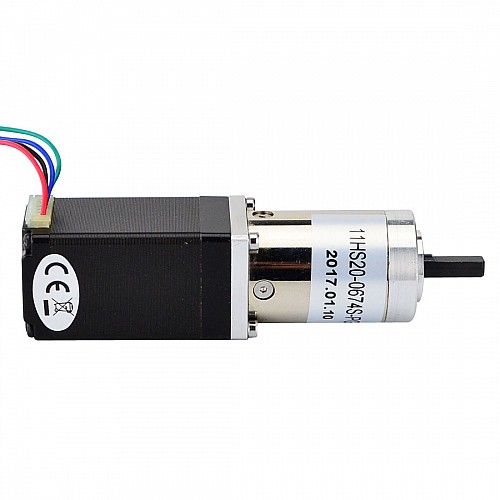

Шаговый двигатель Nema 11, биполярный, длина 51 мм, 0,67 А, с планетарным редуктором с передаточным числом 100:1

Этот шаговый двигатель Nema 11 с корпусом диаметром 51 мм и номинальным током 0,67 А оснащен планетарным редуктором с передаточным числом 99,548:1. Это отличное решение для приложений с ограниченным пространством, где требуется низкая скорость и/или высокий крутящий момент.

Электрические характеристики

• Номер детали производителя: 11HS20-0674S-PG100
• Тип двигателя: биполярный шаговый
• Удерживающий момент без редуктора: 14 Н·см (19,83 унций·дюйм)
• Номинальный ток/фаза: 0,67 А
• Фазовое сопротивление: 12 Ом
• Индуктивность: 6,5 мГн ± 20% (1 кГц)
• Класс изоляции: B 130°C[266°F]

Технические характеристики коробки передач

• Тип коробки передач: Планетарная
• Передаточное отношение: 99,548:1
• КПД редуктора: 70%
• Люфт на холостом ходу: <=3 градуса
• Максимально допустимый крутящий момент: 3 Нм (425 унций-дюймов)
• Допустимый крутящий момент: 5 Нм (708 унций-дюймов)
• Максимальная осевая нагрузка вала: 5 Н
• Максимальная радиальная нагрузка на вал: 25 Н

Физические характеристики

• Размер оправы: 28 x 28 мм
• Длина двигателя: 51 мм
• Длина коробки передач: 42,7 мм
• Диаметр вала: Φ6 мм
• Длина вала: 18 мм
• Длина D-образного выреза: 12 мм
• Количество отведений: 4
• Длина вывода: 500 мм
• Вес: 330 г
