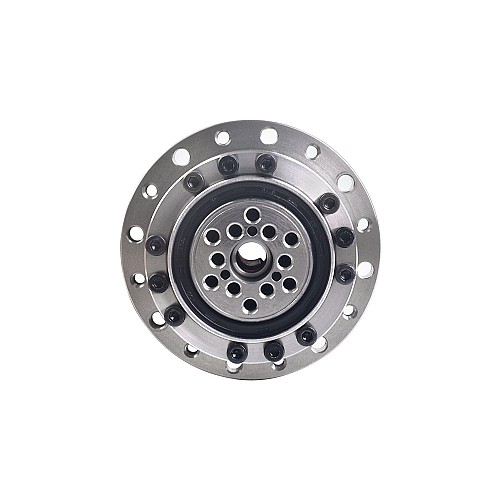

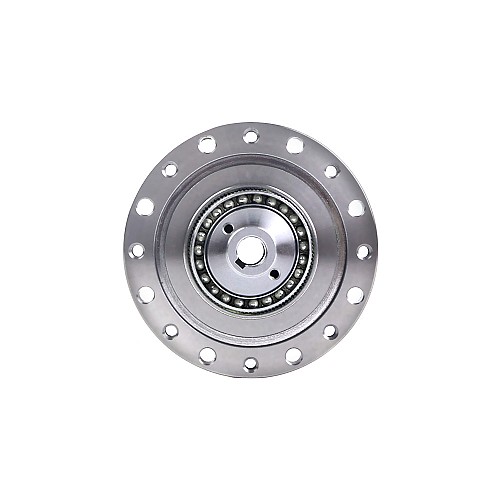

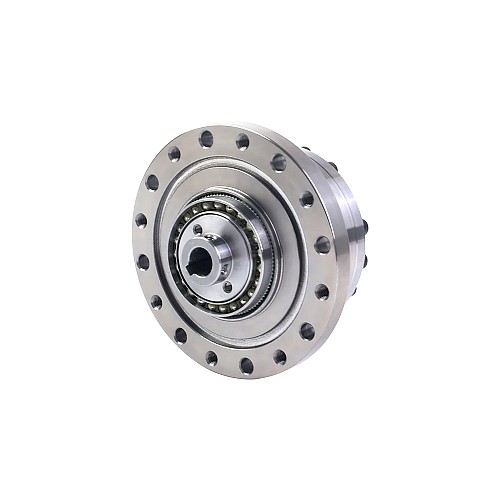

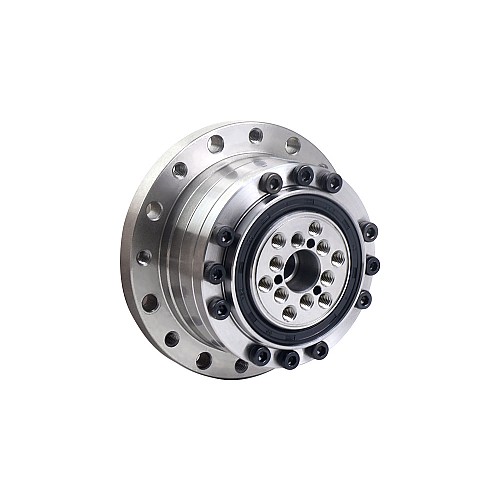

Редуктор серии HSS с волновым приводом, Φ73 мм, передаточное отношение 50:1, люфт 20 угловых секунд, входной диаметр 8 мм

Этот волновой редуктор имеет передаточное отношение 50, размер корпуса Φ73 мм, диаметр входного вала 8 мм и максимальный люфт 20 арксек.
Волновые редукторы серии HSS имеют гибкую шлицевую конструкцию в виде стандартного барабана и высокожесткие полнокатушечные крестовины, которые могут использоваться непосредственно для поддержки внешних нагрузок и характеризуются высокой функциональностью, высокой скоростью и высокой мобильностью.
Простая конструкция с высокой жесткостью и малым люфтом позволяет выдерживать высокие крутящие моменты и достигать превосходной точности позиционирования и вращения. Этот волновой редуктор широко используется в роботах, станках с ЧПУ, текстильных станках, печатных машинах, упаковочных машинах и других областях.

Основные характеристики

• Коаксиальный вход и выход
• Отличная точность позиционирования и вращения
• Чашкообразное гибкое колесо и высокожесткий роликовый крестовина
• Конструкция профиля зубьев LS, высокая эффективность передачи и низкий уровень шума
• Компактная и простая конструкция конструкции с малым или нулевым люфтом, прямое соединение с двигателем и простота установки
• Использование самостоятельно разработанного процесса термообработки CMP и тонкого шлифования по траектории 1 мкм с высокой точностью и хорошей надежностью

Характеристики редуктора

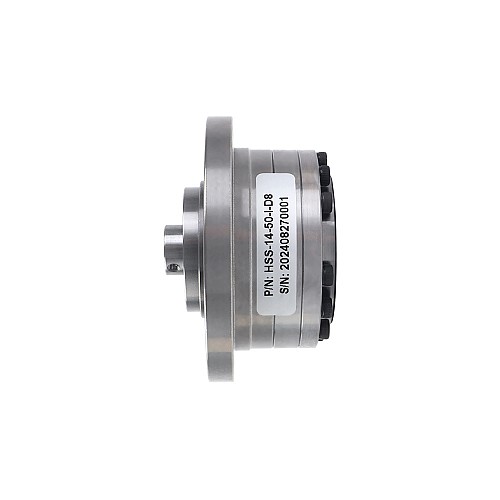

• Номер детали: HSS-14-50-I-D8
• Тип редуктора: волновой редуктор
• Материал шестерни: Легированная сталь
• Передаточное отношение: 50:1
• Зазор при отсутствии нагрузки: <=20 арксек
• Номинальный крутящий момент (входная скорость 2000 об/мин): 5,40 Н·м (764,70 унций·дюйм)
• Допустимый момент крутящего момента: 35,00 Н·м (4956,41 унций·дюйм)
• Пиковый крутящий момент при запуске-остановке: 18,00 Н·м (2549,01 унций·дюйм)
• Максимально допустимая входная скорость: 8500 об/мин
• Средняя допустимая входная скорость: 3500 об/мин
• Срок службы: 10000 часов

Физические характеристики

• Размер рамы: Φ73 мм
• Длина редуктора: 36 мм
• Тип входного вала: шпоночный
• Диаметр входного вала: Φ8 мм

Рабочая среда (Tj = 25℃/77℉)

• Температура окружающей среды: 0-40℃
• Не допускать попадания брызг воды или масла
• Не подвергать воздействию едких или взрывоопасных газов
• Не допускать попадания пыли, например металлического порошка
