- В наличии: 10000
- Модель: CN-8E11S0244AC3-150RS
- Вес брутто: 0.34kg
- Сертифицировано: ISO, CE, RoHS

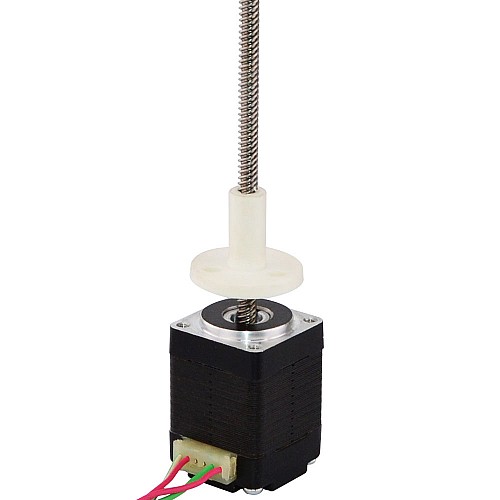

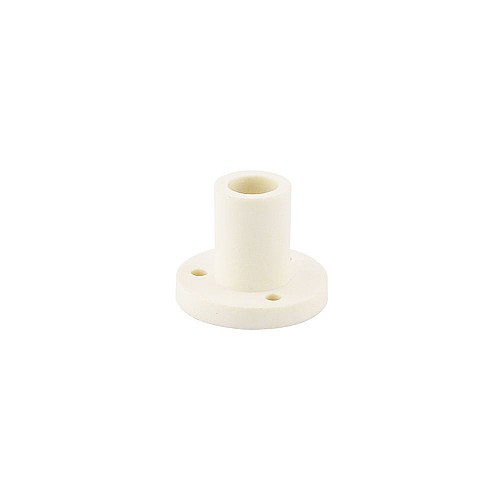

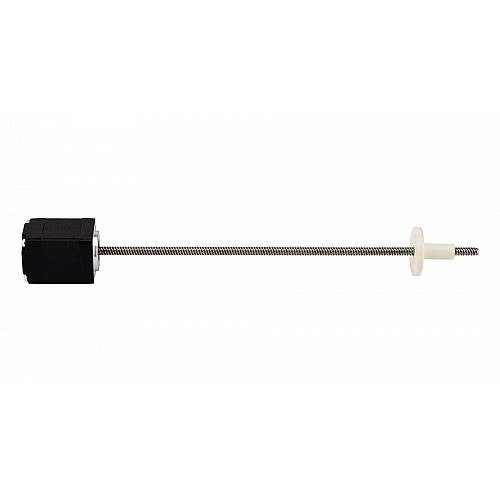

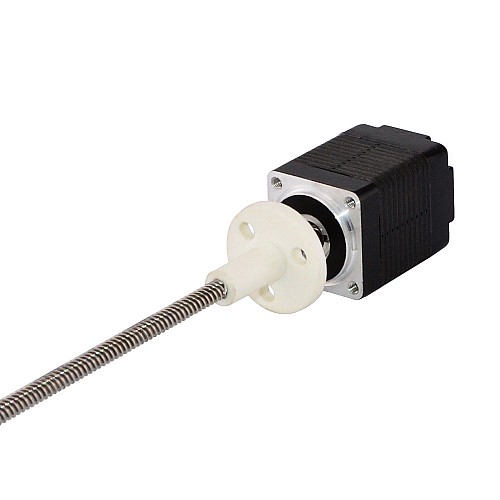

Двигательная часть представляет собой шаговый двигатель Nema 8 с корпусом 30 мм, углом поворота 1,8 градуса и силой тока 0,24 А, который оснащён ходовым винтом диаметром 3,5 мм (0,1378 дюйма) и длиной 150 мм (5,9055 дюйма) и гайкой из полиоксиметилена (POM). Линейный ход составляет 2 мм (0,07874 дюйма) за оборот. Эта модель практически идентична линейному приводу Haydon Kerk серии 21000 с внешним шаговым двигателем и размером 8.
Электрические характеристики
- Номер детали производителя: 8E11S0244AC3-150RS(8E11S0244AC-150RS)
- Тип двигателя: внешний линейный шаговый двигатель
- Угол шага: 1,8°
- Минимальная тяга: 25 Н (300 имп/с)
- Номинальный ток/фаза: 0,24 А
- Фазовое сопротивление: 20,4 Ом
- Напряжение: 5 В
- Индуктивность: 3,88 мГн±20%(1 кГц)
Физические характеристики
- Размер оправы: 20 x 20 мм
- Длина тела: 30 мм

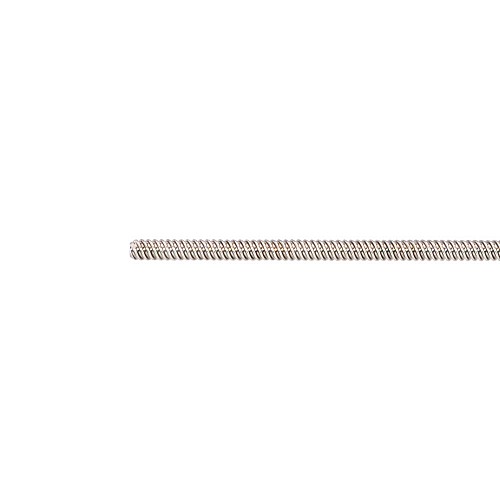

- Длина ходового винта: 150 мм (5,9055 дюйма)
- Диаметр ходового винта: Φ3,5 мм (0,1378 дюйма)
- Шаг: 0,01 мм (0,0003937 дюйма)
- Ход/оборот грифеля: 2 мм (0,07874 дюйма)
- Количество отведений: 4
- Длина вывода: 300 мм
- Вес: 43 г
Связь
А+ | А- | B+ | Б- |
Красный | Красно-белый | Зеленый/Белый | Зеленый |
Как заказать индивидуальный линейный двигатель? Индивидуальный линейный шаговый двигатель
Если у вас есть только старый номер детали, получите новый здесь . Подробнее
Как мы назвали линейный двигатель? Номер детали Конструкция
Обработка концов ходового винта
Гайка с устранением люфта
Энкодеры
Тормоза
Проводка, кабели и разъемы
- Выводы проводов или разъемы
- Скрученные выводы проводов
- Термоусадочные или расширяемые трубки
- Кабельные корпуса
Винт с тефлоновым покрытием
STEPPERONLINE предоставляет гайки с устранением люфта для внешних ходовых винтов линейных приводов (кроме размера 34) и некаптивных линейных приводов с ходовым винтом (кроме размеров 24 и 34).
После миллионов циклов между ходовым винтом и стандартной пластиковой гайкой STEPPERONLINE может появиться номинальный люфт.
STEPPERONLINE гарантирует несколько миллионов циклов, но физический люфт может увеличиться. Для уменьшения или устранения люфта STEPPERONLINE предоставляет пружинную конструкцию гайки с устранением люфта.
В соответствии с требованиями применения, клиенты могут легко выбрать энкодеры с индексным выходом или без него, а также метод вывода - одинарный или дифференциальный.
Также можно свободно выбирать различное разрешение для более легкого и точного позиционирования.
Все стандартные энкодеры STEPPERONLINE являются оптическими и инкрементальными. При выборе энкодера внимательно изучите параметры, особенно размер, разрешение, индекс и метод вывода.
Если в приложениях клиента требуется комбинация винта и гайки без смазки, STEPPERONLINE предлагает ходовые винты линейных приводов с тефлоновым покрытием.
Линейные приводы с ходовыми винтами с тефлоновым покрытием обеспечивают более длительный жизненный цикл и лучшее усилие тяги по сравнению с обычными винтами из нержавеющей стали.
Тефлоновое покрытие может быть нанесено на весь ассортимент ходовых винтов STEPPERONLINE и все типы линейных приводов, такие как External, Non-Captive и Captive.
Кроме того, гайка с устранением люфта также может комбинироваться с винтом с тефлоновым покрытием.
