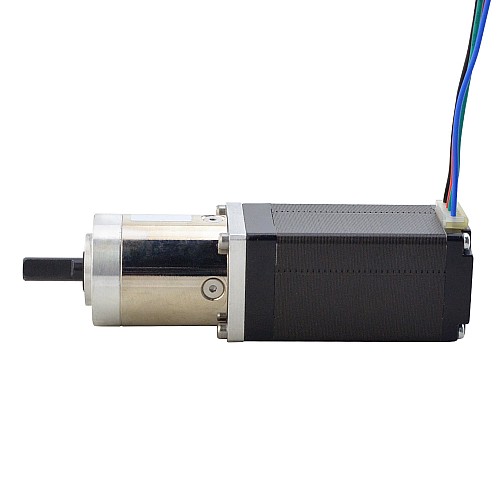

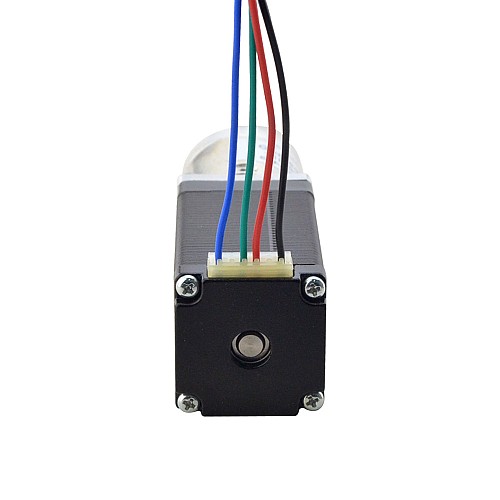

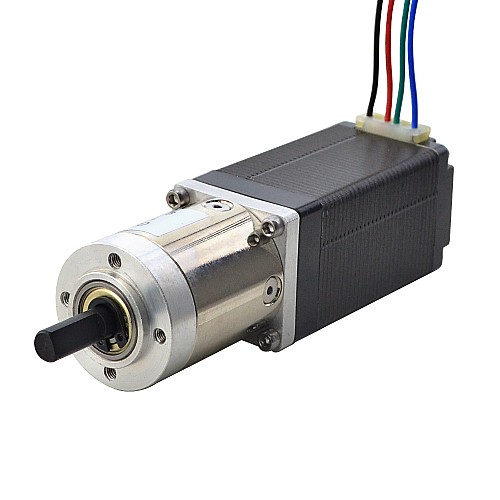

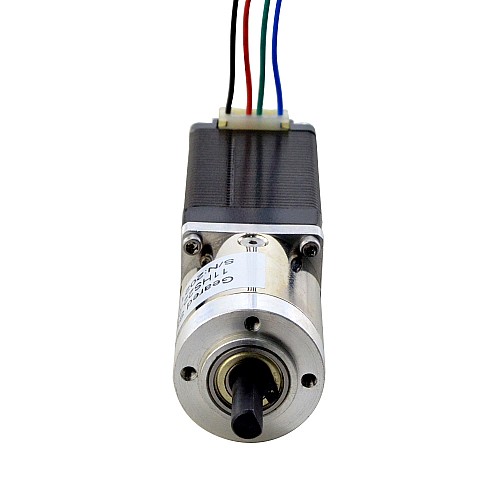

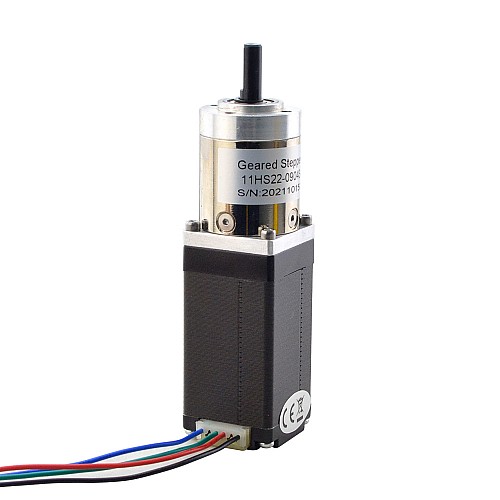

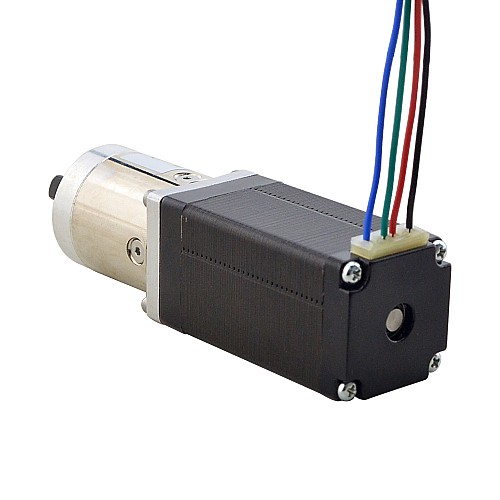

Распродажа в Китае — шаговый двигатель Nema 11, биполярный, длина 55 мм, с планетарным редуктором с передаточным числом 19:1

-33 %

0 отзывов - Написать отзыв

руб.3690

руб.2472

В наличии: 10000
Модель: CN-11HS22-0904S-PG19
Вес брутто: 0.39kg
Сертифицировано: ISO, CE, UKCA, RoHS

Products Sold: 30

Страну кликните｜реальный запас

Отправляется из

Китай

Количество

Купить

Вопрос

В закладки В сравнение

Доставка в течение 24 часов!

Доставка в течение 24 часов по сути означает, что ваш товар будет отправлен или отправлен с нашего склада в течение 24 часов при наличии достаточного количества товара на складе. подробнее.

Выберите местный склад, получите больше преимуществ!

Клиентам из США, Великобритании, ЕС, Австралии и России: пожалуйста, сначала выберите местные склады (для ЕС — склад в Германии). Это обеспечит более быструю доставку и позволит избежать таможенных пошлин, что снизит общие расходы.

Этот шаговый двигатель Nema 11 с корпусом диаметром 55 мм — самый большой по размеру двигатель в линейке Nema 11. Он оснащён планетарным редуктором с передаточным числом 19,19:1. Это отличное решение для приложений с ограниченным пространством, где требуется низкая скорость и/или высокий крутящий момент.

Электрические характеристики

Номер детали производителя: 11HS22-0904S-PG19
Тип двигателя: биполярный шаговый
Удерживающий момент без редуктора: 17 Н·см (24 унции·дюйма)
Номинальный ток/фаза: 0,9 А
Фазовое сопротивление: 7 Ом
Индуктивность: 6,0 мГн ± 20% (1 кГц)
Класс изоляции: B 130°C[266°F]

Технические характеристики коробки передач

Тип коробки передач: Планетарная
Передаточное отношение: 19,19:1
КПД редуктора: 80%
Зазор при отсутствии нагрузки: <=3 градуса
Максимально допустимый крутящий момент: 3 Нм (425 унций-дюймов)
Допустимый крутящий момент: 5 Нм (708 унций-дюймов)
Максимальная осевая нагрузка вала: 5 Н
Максимальная радиальная нагрузка на вал: 25 Н

Физические характеристики

Размер оправы: 28 x 28 мм
Длина двигателя: 55 мм
Длина коробки передач: 36,8 мм
Диаметр вала: Φ6 мм
Длина вала: 18 мм
Длина D-образного выреза: 12 мм
Количество отведений: 4
Длина вывода: 500 мм

Связь

А+	А-	B+	Б-
Черный	Зеленый	Красный	Синий

Тип продукта
Тип продукта	Редукторный шаговый двигатель
Электрические характеристики
Биполярное/униполярное	Биполярное
Имеет ли кривая крутящего момента/тяги?	Нет
Индуктивность (мГн)	6
Ток(А)	0.9
Удерживающий момент без редуктора (Нм)	0.17
Фазовое сопротивление (Ом)	7
Физические характеристики
Диаметр вала (мм)	6
Длина вала (мм)	18
Длина вывода (мм)	500
Длина тела (мм)	91.8
Зазор при отсутствии нагрузки	<=3 градуса
Количество свинца	4
Метод инвентаризации	Выделенный инвентарь
Одновальный/Двухвальный	Один вал
Передаточное отношение	19.19
Размер рамы (мм)	Nema 11 (28 x 28)
Рейтинг IP	40
Тип выхоDного вала	D
Тип коробки передач	Экономика Планетарная
