NEMA 8 Внешний Линейный Шаговый Двигатель с Трапецеидальной Резьбой 0,5A Стак 38мм Шаг Винта 1мм(0,03937") с Оптическим Инкрементальным Энкодером 1000PPR

Новый

0 отзывов - Написать отзыв

руб.6919

5 + руб.6500

10 + руб.6129

50 + руб.5798

100 + руб.5500

В наличии: 10000
Модель: 8E15S0504SC4-100RS-OE1K
Вес брутто: 0.19kg
Сертифицировано: ISO, CE, RoHS

Products Sold: 0

Страну кликните｜реальный запас

Отправляется из

Китай

Количество

Купить

Вопрос

В закладки В сравнение

Доставка в течение 24 часов!

Доставка в течение 24 часов по сути означает, что ваш товар будет отправлен или отправлен с нашего склада в течение 24 часов при наличии достаточного количества товара на складе. подробнее.

Выберите местный склад, получите больше преимуществ!

Клиентам из США, Великобритании, ЕС, Австралии и России: пожалуйста, сначала выберите местные склады (для ЕС — склад в Германии). Это обеспечит более быструю доставку и позволит избежать таможенных пошлин, что снизит общие расходы.

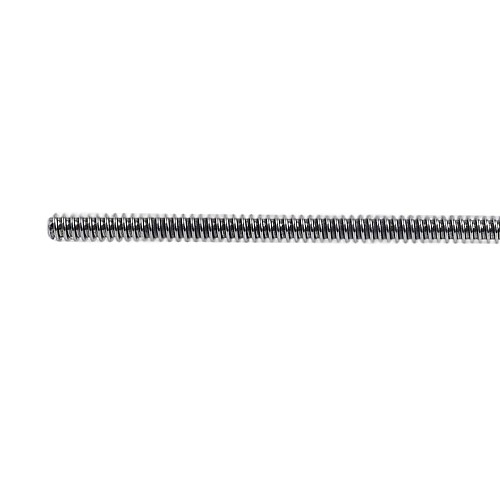

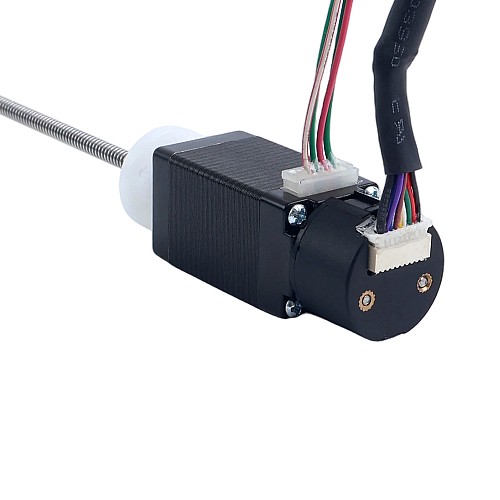

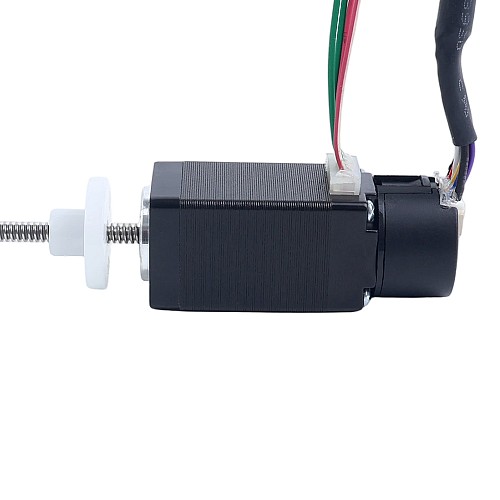

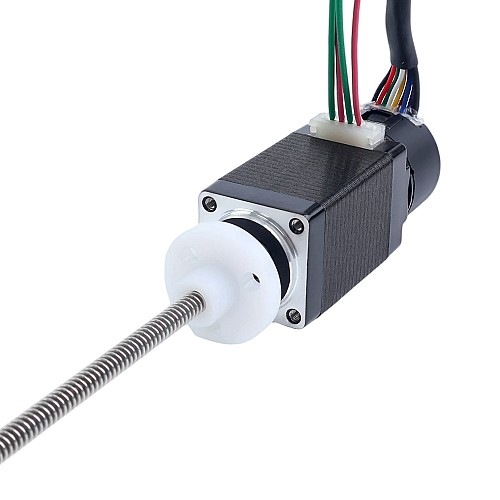

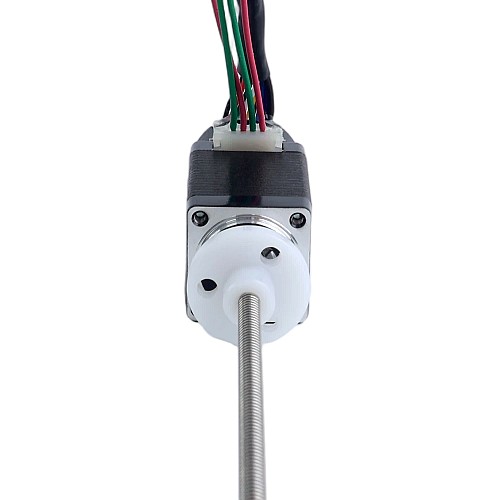

Этот линейный шаговый двигатель Nema 8 интегрирует высокоразрешающий оптический инкрементальный энкодер с разрешением 1000 PPR. Он оснащен ходовым винтом ACME длиной 100 мм с диаметром 3,5 мм и гайкой из POM, обеспечивая линейное перемещение 1 мм за оборот. Включение энкодера значительно повышает позиционную точность и эксплуатационную стабильность двигателя, что делает его идеальным решением для широкого спектра применений, включая автоматизированное производство, логистические системы, медицинские устройства, сценическое оборудование и робототехнику.

Спецификация двигателя

Номер производителя: 8E15S0504SC4-100RS-OE1K
Тип двигателя: Внешний (Трапециевидный)
Угол шага: 1,8°
Стойкий момент: 0,02 Н·м (2,83 унц·дюйм)
Номинальный ток/фаза: 0,5 А
Сопротивление фазы: 12,5 Ом ±10%
Индуктивность: 4,5 мГн ±20% (1 кГц)
Размер рамы: 20 x 20 мм
Длина корпуса: 38 мм
Длина ходового винта: 100 мм (3,937 дюйма)
Диаметр ходового винта: 3,5 мм (0,1378 дюйма)
Перемещение/шаг: 0,005 мм (0,0001969 дюйма)
Линейное перемещение/оборот: 1 мм (0,03937 дюйма)
Количество проводов: 4
Количество заходов резьбы: 1
Длина кабеля: 500 мм

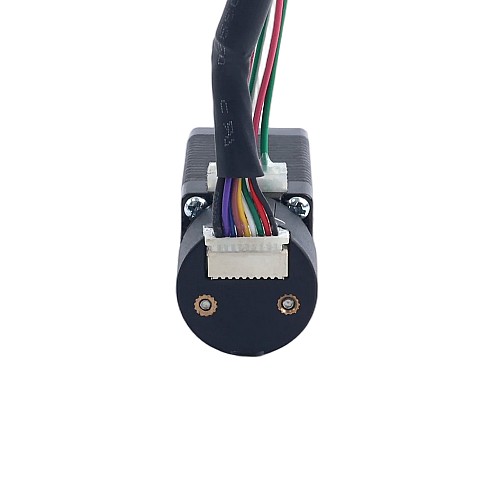

Спецификация энкодера

Тип выходной схемы: Дифференциальный тип
Тип энкодера: Оптический инкрементальный
Разрешение энкодера: 1000PPR(4000CPR)
Каналы выходного сигнала: 3 канала
Мин. напряжение питания: 4,5 В
Макс. напряжение питания: 5,5 В
Выходное напряжение высокого уровня: 2,4 В - Vcc
Выходное напряжение низкого уровня: ≤ 0,4 В

Подключение

Конт.	1	2	3	4
Двигатель	A+	A-	B+	B-
Цвет	Красный	Красн./Бел.	Зеленый	Зелен./Бел.

Энкодер	VCC	GND	EA+	EA-	EB+	EB-	EZ+	EZ-	Экран
Цвет	Красный	Черный	Белый	Синий	Зеленый	Коричн.	Желтый	Фиолет.	Черный

● Как заказать индивидуальный линейный двигатель? Индивидуальный линейный шаговый двигатель

● Если у вас есть только старый номер детали, получите новый здесь . Подробнее

● Как мы назвали линейный двигатель? Номер детали Конструкция

Электрические характеристики
Биполярное/униполярное	Биполярное
Имеет ли кривая крутящего момента/тяги?	Нет
Индуктивность (мГн)	4.5
Номинальный ток (А)	0.5
Угол шага (град.)	1.8
Удерживающий крутящий момент (унции на дюйм)	2.83
Удерживающий момент (Нсм)	2
Фазовое сопротивление (Ом)	12.5
Физические характеристики
Диаметр ходового винта (мм)	3.5
Длина кабеля (мм)	500
Длина тела (мм)	38.2
Длина ходового винта (мм)	100
Количество свинца	4
Метод инвентаризации	Выделенный инвентарь
Размер рамы (мм)	Nema 08 (20 x 20)
Рейтинг IP	40
С энкодером	Да
Тип линейного двигателя	Внешний (трапециевидный)
Ход/оборот (мм)	1
Ход/Шаг (мм)	0.005

File	Size
8E15S0504SC4-100RS-OE1K_Full_Datasheet.pdf	60.25KB	Download

Обработка концов ходового винта
- Резьбовые концы (наружная/внутренняя) с указанной резьбой и шагом
- Изготовленные по индивидуальному заказу шейки и кольцевые канавки
- Шестигранные или квадратные концы
- Шпоночные пазы и поперечные отверстия

Гайка с устранением люфта

STEPPERONLINE предоставляет гайки с устранением люфта для внешних ходовых винтов линейных приводов (кроме размера 34) и некаптивных линейных приводов с ходовым винтом (кроме размеров 24 и 34).
После миллионов циклов между ходовым винтом и стандартной пластиковой гайкой STEPPERONLINE может появиться номинальный люфт. STEPPERONLINE гарантирует несколько миллионов циклов, но физический люфт может увеличиться. Для уменьшения или устранения люфта STEPPERONLINE предоставляет пружинную конструкцию гайки с устранением люфта.

Энкодеры

В соответствии с требованиями применения, клиенты могут легко выбрать энкодеры с индексным выходом или без него, а также метод вывода - одинарный или дифференциальный.
Также можно свободно выбирать различное разрешение для более легкого и точного позиционирования.
Все стандартные энкодеры STEPPERONLINE являются оптическими и инкрементальными. При выборе энкодера внимательно изучите параметры, особенно размер, разрешение, индекс и метод вывода.

Тормоза

Особенно для вертикальных применений или удержания двигателей при внезапном отключении питания, стандартные тормоза STEPPERONLINE для размеров NEMA14, 17, 23, 24 и 34 помогут уменьшить беспокойство клиентов.

Проводка, кабели и разъемы

Выводы проводов или разъемы
Скрученные выводы проводов
Термоусадочные или расширяемые трубки
Кабельные корпуса

Винт с тефлоновым покрытием

Если в приложениях клиента требуется комбинация винта и гайки без смазки, STEPPERONLINE предлагает ходовые винты линейных приводов с тефлоновым покрытием.
Линейные приводы с ходовыми винтами с тефлоновым покрытием обеспечивают более длительный жизненный цикл и лучшее усилие тяги по сравнению с обычными винтами из нержавеющей стали.
Тефлоновое покрытие может быть нанесено на весь ассортимент ходовых винтов STEPPERONLINE и все типы линейных приводов, такие как External, Non-Captive и Captive.
Кроме того, гайка с устранением люфта также может комбинироваться с винтом с тефлоновым покрытием.
