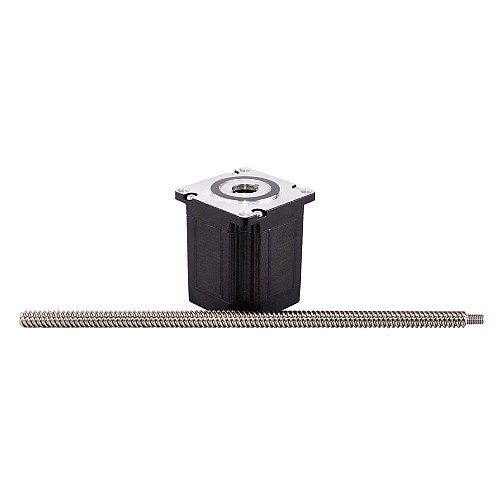

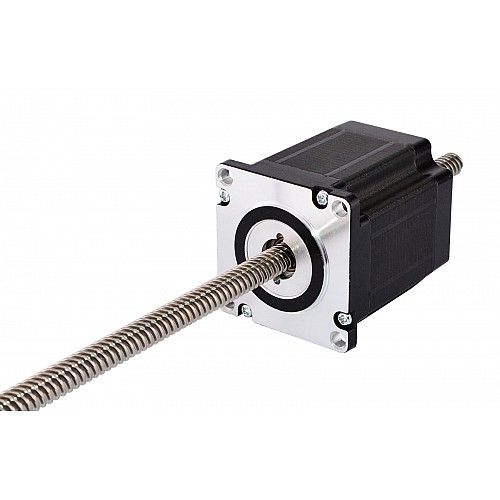

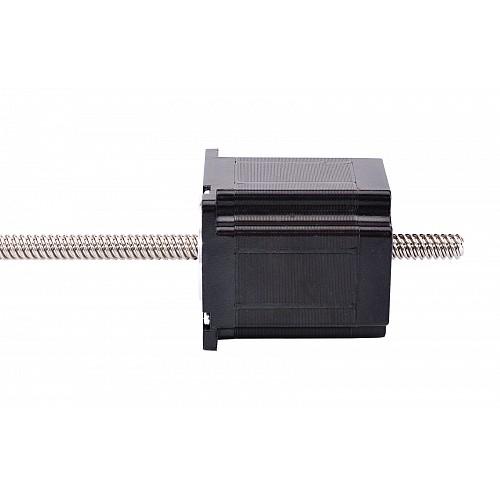

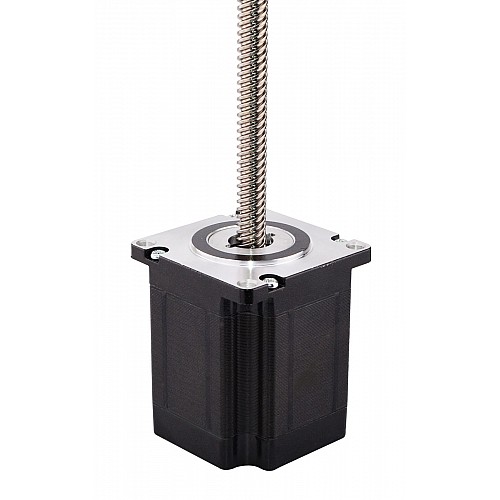

Nema 23, не закрепленный, 66 мм, вывод 2,5 А, 5,08 мм (0,2 дюйма), длина 250 мм

0 отзывов - Написать отзыв

руб.0

В наличии: 1
Модель: 23N26S2504HG3-250RS
Вес брутто: 1.10kg
Сертифицировано: ISO, CE, RoHS

Количество

Купить

Вопрос

В закладки В сравнение

Минимальное количество для заказа: 999

Двигатель представляет собой шаговый двигатель Nema 23 с корпусом 66 мм, углом поворота 1,8 градуса и силой тока 2,5 А, работающий с ходовым винтом диаметром 9,53 мм (0,3752 дюйма) и длиной 250 мм (9,8425 дюйма). Линейный ход составляет 5,08 мм (0,2 дюйма) за оборот. Эта модель практически идентична линейному приводу Haydon Kerk 57000 серии 23 с двухъярусным шаговым двигателем без фиксации.

Электрические характеристики

Номер детали производителя: 23N26S2504HG3-250RS(23N26S2504HG-250RS)
Тип двигателя: линейный шаговый двигатель без фиксации
Угол шага: 1,8°
Минимальная тяга: 300 Н (300 имп/с)
Номинальный ток/фаза: 2,5 А
Фазовое сопротивление: 2,1 Ом
Напряжение: 5 В
Индуктивность: 8,2 мГн±20%(1 кГц)

Физические характеристики

Размер оправы: 57 x 57 мм
Длина корпуса: 66 мм

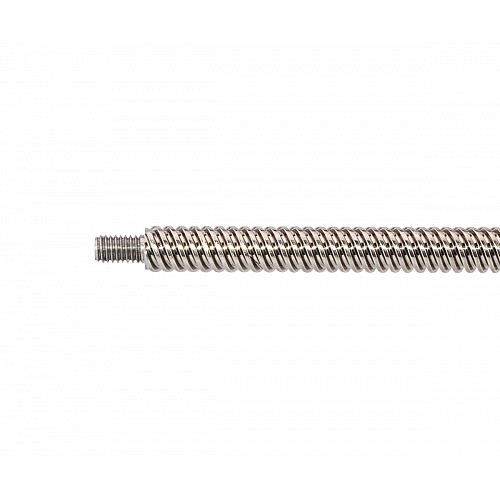

Длина ходового винта: 250 мм (9,8425 дюйма)
Диаметр ходового винта: Φ9,53 мм (0,3752 дюйма)
Шаг: 0,0254 мм (0,001 дюйма)
Ход/оборот грифеля: 5,08 мм (0,2 дюйма)
Количество отведений: 4
Длина кабеля: 300 мм
Вес: 958 г

Связь

А+	А-	B+	Б-
Красный	Красно-белый	Зеленый/Белый	Зеленый

По ряду причин мы временно прекратили производство и продажу этого товара. Заказ невозможен. Альтернативный товар — 23N26S2504HG5-150RS .

Электрические характеристики
Биполярное/униполярное	Биполярное
Имеет ли кривая крутящего момента/тяги?	Нет
Индуктивность (мГн)	8.2
Минимальная тяга (Н) при 300 импульсах в секунду	300
Номинальный ток (А)	2.5
Угол шага (град.)	1.8
Фазовое сопротивление (Ом)	2.1
Физические характеристики
Диаметр ходового винта (мм)	9.53
Длина вывода (мм)	300
Длина тела (мм)	66
Длина ходового винта (мм)	250
Количество свинца	4
Метод инвентаризации	Выделенный инвентарь
Размер рамы (мм)	Nema 23 (57 x 57)
Рейтинг IP	40
Тип линейного двигателя	Не-захваченный
Ход/оборот (мм)	5.08
Ход/Шаг (мм)	0.0254
