Nema 17, не закрепленный, 48 мм, вывод 2,6 А, 0,794 мм (0,031 дюйма), длина 250 мм

0 отзывов - Написать отзыв

руб.0

В наличии: 1
Модель: 17N19S2604LF3-250RS
Вес брутто: 0.60kg
Сертифицировано: ISO, CE, RoHS

Products Sold: 85

Количество

Купить

Вопрос

В закладки В сравнение

Минимальное количество для заказа: 999

Выберите местный склад, получите больше преимуществ!

Клиентам из США, Великобритании, ЕС, Австралии и России: пожалуйста, сначала выберите местные склады (для ЕС — склад в Германии). Это обеспечит более быструю доставку и позволит избежать таможенных пошлин, что снизит общие расходы.

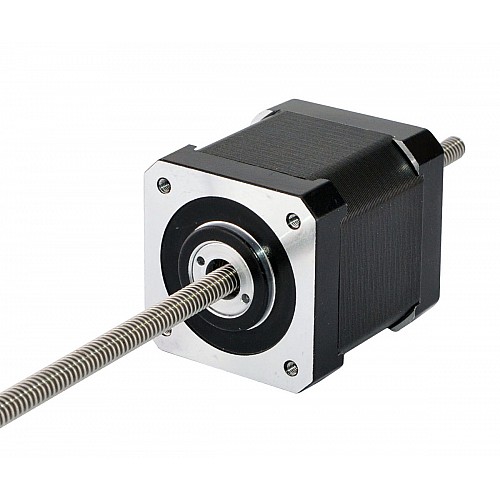

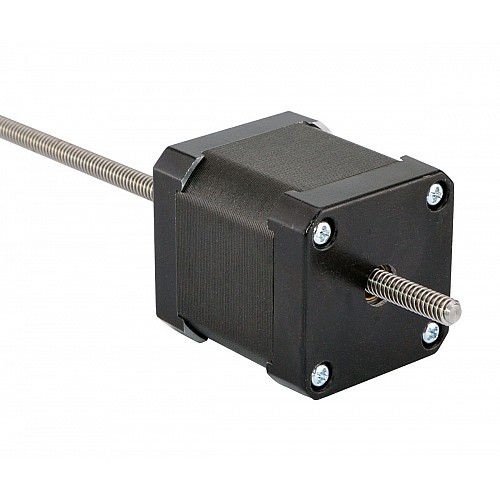

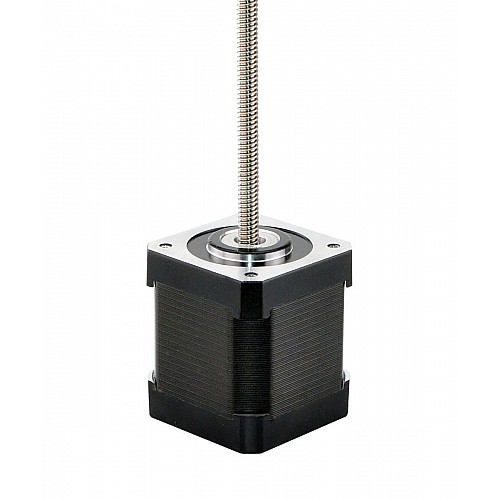

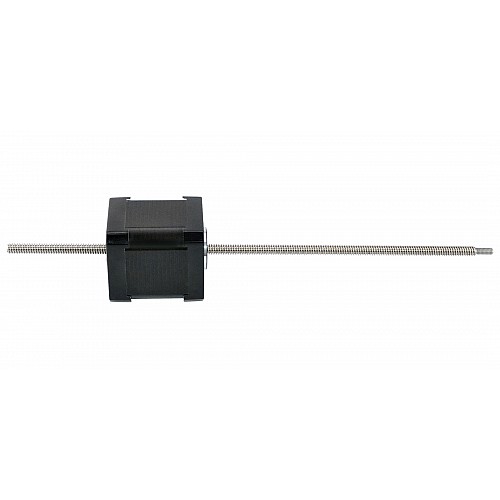

Двигатель представляет собой шаговый двигатель Nema 17 с корпусом 48 мм, углом поворота 1,8 градуса и силой тока 2,6 А, работающий с ходовым винтом диаметром 6,35 мм (0,25 дюйма) и длиной 250 мм (9,8425 дюйма), линейный ход составляет 0,794 мм (0,03125 дюйма) за оборот. Эта модель практически идентична линейному приводу Haydon Kerk 43000 серии с двухъярусным шаговым двигателем размером 17.

Электрические характеристики

Номер детали производителя: 17N19S2604LF3-250RS(17N19S2604LF-250RS)
Тип двигателя: линейный шаговый двигатель без фиксации
Угол шага: 1,8°
Минимальная тяга: 560 Н (300 импульсов в секунду)
Номинальный ток/фаза: 2,6 А
Фазовое сопротивление: 0,9 Ом
Напряжение: 2,33 В
Индуктивность: 1,33 мГн±20%(1 кГц)

Физические характеристики

Размер оправы: 42 x 42 мм
Длина корпуса: 48 мм

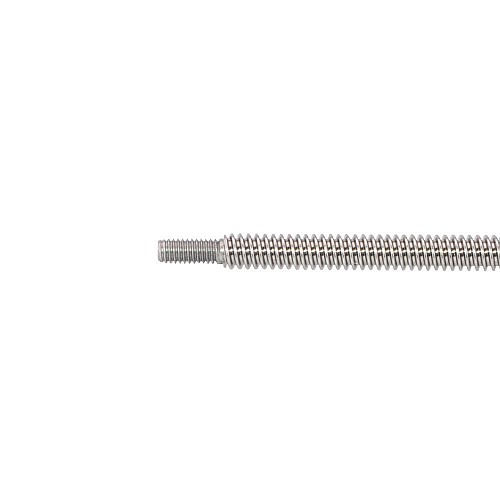

Длина ходового винта: 250 мм (9,8425 дюйма)
Диаметр ходового винта: Φ6,35 мм (0,25 дюйма)
Шаг: 0,00396875 мм (0,00015625 дюйма)
Ход/оборот грифеля: 0,794 мм (0,03125 дюйма)
Количество отведений: 4
Длина кабеля: 300 мм
Вес: 352 г

Связь

А+	А-	B+	Б-
Красный	Красно-белый	Зеленый/Белый	Зеленый

● Как заказать индивидуальный линейный двигатель? Индивидуальный линейный шаговый двигатель

● Если у вас есть только старый номер детали, получите новый здесь . Подробнее

● Как мы назвали линейный двигатель? Номер детали Конструкция

Тип продукта
Тип продукта	Линейный шаговый двигатель
Электрические характеристики
Биполярное/униполярное	Биполярное
Имеет ли кривая крутящего момента/тяги?	Нет
Индуктивность (мГн)	1.33
Минимальная тяга (Н) при 300 импульсах в секунду	560
Номинальный ток (А)	2.6
Угол шага (град.)	1.8
Фазовое сопротивление (Ом)	0.9
Физические характеристики
Диаметр ходового винта (мм)	6.35
Длина вывода (мм)	300
Длина тела (мм)	48
Длина ходового винта (мм)	250
Количество свинца	4
Метод инвентаризации	Выделенный инвентарь
Размер рамы (мм)	Nema 17 (42 x 42)
Рейтинг IP	40
Тип линейного двигателя	Не-захваченный
Ход/оборот (мм)	0.794
Ход/Шаг (мм)	0.00396875
