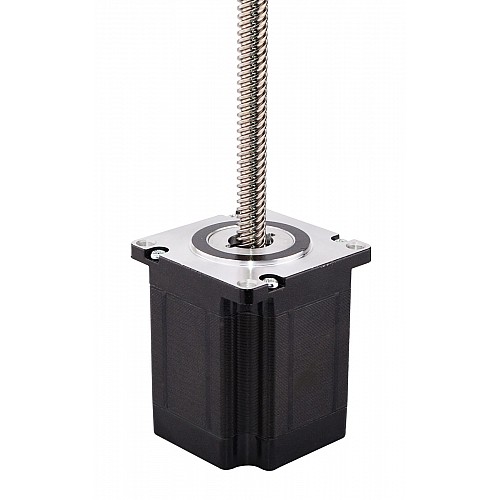

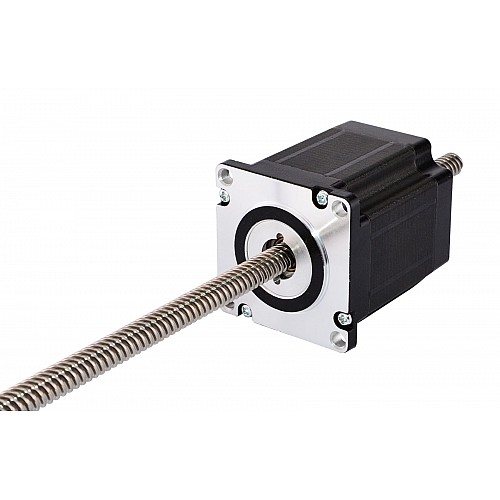

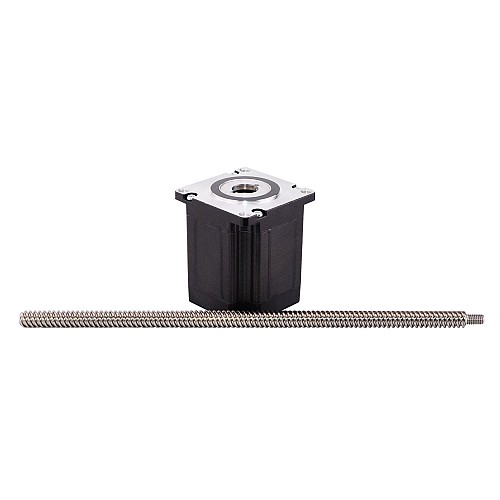

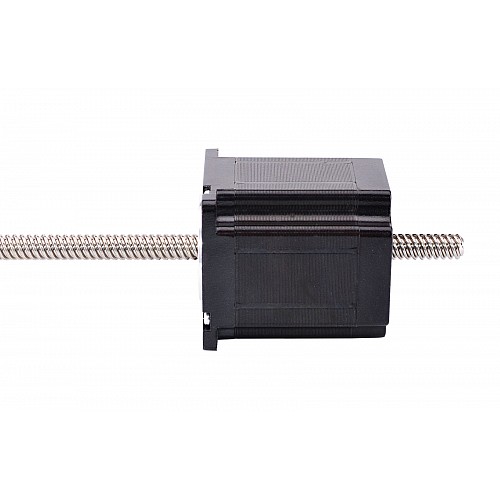

Nema 23, не закрепленный, 66 мм, вывод 2,5 А, длина 250 мм

0 отзывов - Написать отзыв

руб.0

В наличии: 1
Модель: 23N26S2504GG3-250RS
Вес брутто: 1.10kg
Сертифицировано: ISO, CE, RoHS

Количество

Купить

Вопрос

В закладки В сравнение

Минимальное количество для заказа: 999

Эта модель практически идентична линейному актуатору Haydon Kerk серии 57000 с двухрядным нефиксированным шаговым двигателем типоразмера 23. Двигатель представляет собой шаговый двигатель Nema 23 с корпусом 66 мм, углом поворота 1,8 градуса и током 2,5 А, работающий с ходовым винтом диаметром 9,53 мм (0,3752 дюйма) и длиной 250 мм (9,8425 дюйма). Линейный ход составляет 2,54 мм (0,1 дюйма) за оборот.

Электрические характеристики

Номер детали производителя: 23N26S2504GG3-250RS(23N26S2504GG-250RS)(23LS26-25043-250N)
Тип двигателя: линейный шаговый двигатель без фиксации
Угол шага: 1,8°
Минимальная тяга: 540 Н (300 импульсов в секунду)
Номинальный ток/фаза: 2,5 А
Фазовое сопротивление: 2,1 Ом
Напряжение: 5 В
Индуктивность: 8,2 мГн±20%(1 кГц)

Физические характеристики

Размер оправы: 57 x 57 мм
Длина корпуса: 66 мм
Длина ходового винта: 250 мм (9,8425 дюйма)
Диаметр ходового винта: Φ9,53 мм (0,3752 дюйма)
Шаг: 0,0127 мм (0,0005 дюйма)
Ход/оборот грифеля: 2,54 мм (0,1 дюйма)
Количество отведений: 4
Длина кабеля: 300 мм
Вес: 958 г

Связь

А+	А-	B+	Б-
Красный	Красно-белый	Зеленый/Белый	Зеленый

По ряду причин мы временно прекратили производство и продажу этого товара. Заказ невозможен. Альтернативный товар — 23N30S4004GG5-250RS .

Электрические характеристики
Биполярное/униполярное	Биполярный
Имеет ли кривая крутящего момента/тяги?	Нет
Индуктивность (мГн)	8.2
Минимальная тяга (Н) при 300 импульсах в секунду	540
Номинальный ток (А)	2.5
Угол шага (град.)	1.8
Фазовое сопротивление (Ом)	2.1
Физические характеристики
Диаметр ходового винта (мм)	9.53
Длина вывода (мм)	300
Длина тела (мм)	66
Длина ходового винта (мм)	250
Количество свинца	4
Метод инвентаризации	Выделенный инвентарь
Размер рамы (мм)	Nema 23 (57 x 57)
Рейтинг IP	40
Тип линейного двигателя	Не-захваченный
Ход/оборот (мм)	2.54
Ход/Шаг (мм)	0.0127
