NEMA 11 Внешний Линейный Шаговый Двигатель с Трапецеидальной Резьбой 1,0A Стак 32мм Шаг Винта 1,27мм(0,05") с Оптическим Инкрементальным Энкодером 1000PPR

Новый

0 отзывов - Написать отзыв

руб.6561

5 + руб.6164

10 + руб.5812

50 + руб.5498

100 + руб.5216

В наличии: 10000
Модель: 11E13S1004FD4-150RS-OE1K
Вес брутто: 0.32kg
Сертифицировано: ISO, CE, RoHS

Products Sold: 0

Страну кликните｜реальный запас

Отправляется из

Китай

Количество

Купить

Вопрос

В закладки В сравнение

Доставка в течение 24 часов!

Доставка в течение 24 часов по сути означает, что ваш товар будет отправлен или отправлен с нашего склада в течение 24 часов при наличии достаточного количества товара на складе. подробнее.

Выберите местный склад, получите больше преимуществ!

Клиентам из США, Великобритании, ЕС, Австралии и России: пожалуйста, сначала выберите местные склады (для ЕС — склад в Германии). Это обеспечит более быструю доставку и позволит избежать таможенных пошлин, что снизит общие расходы.

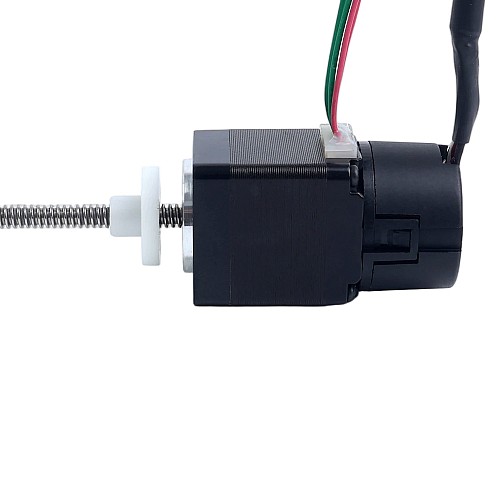

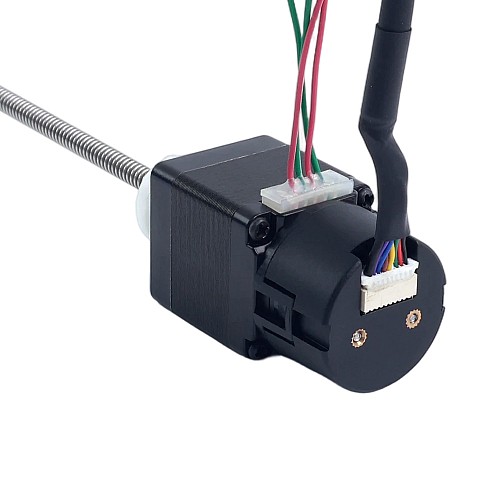

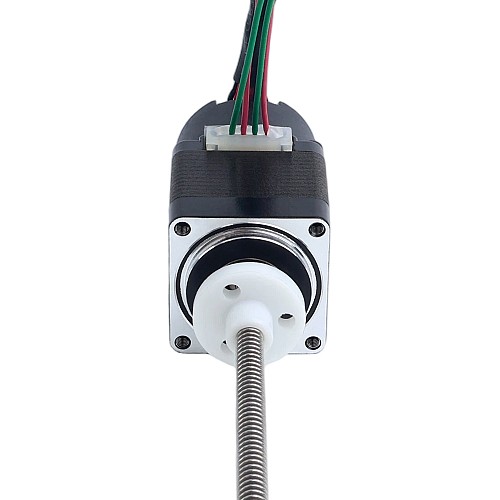

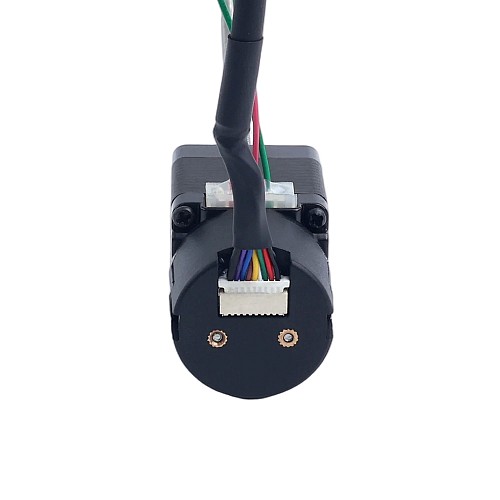

Данный линейный шаговый двигатель Nema 11 оснащен высокоразрешающим оптическим инкрементальным энкодером на 1000 PPR. Он имеет ходовой винт ACME длиной 150 мм (5,9055") и диаметром Φ4,76 мм (0,315") с гайкой из POM, обеспечивая линейное перемещение 1,27 мм (0,05") за один оборот. Наличие энкодера значительно повышает позиционную точность и операционную стабильность двигателя, что делает его идеальным решением для широкого спектра применений, включая автоматизированное производство, логистические системы, медицинские устройства, сценическое оборудование и робототехнику.

Спецификация двигателя

Заводской номер детали: 11E13S1004FD4-150RS-OE1K
Тип двигателя: Внешний (ACME)
Угол шага: 1,8°
Стоковый момент: 0,06 Н·м (8,5 унц·дюйм)
Номинальный ток/фаза: 1 А
Сопротивление фазы: 2,1ohms
Индуктивность: 1,5 мГн ±20% (1 кГц)
Габаритный размер: 28 x 28 мм
Длина корпуса: 32 мм

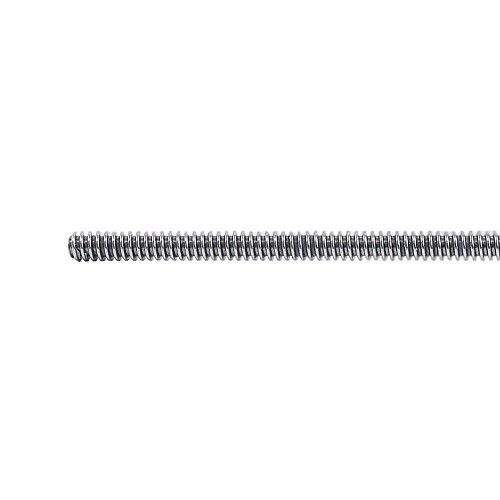

Длина ходового винта: 150 мм (5,9055")
Диаметр ходового винта: Φ4,76 мм (0,315")
Перемещение за шаг: 0,00635 мм (0,00025")
Перемещение за оборот: 1,27 мм (0,05")
Количество выводов: 4
Количество заходов резьбы: 1
Длина кабеля: 500 мм

Спецификация энкодера

Тип выходной схемы: Дифференциальный
Тип энкодера: Оптический инкрементальный
Разрешение энкодера: 1000PPR(4000CPR)
Количество каналов выходного сигнала: 3 канала
Мин. напряжение питания: 4,5 В
Макс. напряжение питания: 5,5 В
Выходное напряжение высокого уровня: 2,4 В - Vcc
Выходное напряжение низкого уровня: ≤ 0,4 В

Подключение

Конт.	1	2	3	4
Двигатель	A+	A-	B+	B-
Цвет	Красный	Красн./Бел.	Зеленый	Зелен./Бел.

Энкодер	VCC	GND	EA+	EA-	EB+	EB-	EZ+	EZ-	Экран
Цвет	Красный	Черный	Белый	Синий	Зеленый	Коричн.	Желтый	Фиолет.	Черный

● Как заказать индивидуальный линейный двигатель? Индивидуальный линейный шаговый двигатель

● Если у вас есть только старый номер детали, получите новый здесь . Подробнее

● Как мы назвали линейный двигатель? Номер детали Конструкция

Электрические характеристики
Биполярное/униполярное	Биполярное
Имеет ли кривая крутящего момента/тяги?	Нет
Индуктивность (мГн)	1.5
Номинальный ток (А)	1.0
Угол шага (град.)	1.8
Фазовое сопротивление (Ом)	2.1
Физические характеристики
Диаметр ходового винта (мм)	4.76
Длина кабеля (мм)	300
Длина тела (мм)	32
Длина ходового винта (мм)	150
Количество свинца	4
Метод инвентаризации	Выделенный инвентарь
Размер рамы (мм)	Nema 11 (28 x 28)
Рейтинг IP	40
С энкодером	Да
Тип линейного двигателя	Внешний(Acme)
Ход/оборот (мм)	1.27
Ход/Шаг (мм)	0.00635

File	Size
11E13S1004FD4-150RS-OE1K_Full_Datasheet.pdf	60.46KB	Download

Обработка концов ходового винта
- Резьбовые концы (наружная/внутренняя) с указанной резьбой и шагом
- Изготовленные по индивидуальному заказу шейки и кольцевые канавки
- Шестигранные или квадратные концы
- Шпоночные пазы и поперечные отверстия

Гайка с устранением люфта

STEPPERONLINE предоставляет гайки с устранением люфта для внешних ходовых винтов линейных приводов (кроме размера 34) и некаптивных линейных приводов с ходовым винтом (кроме размеров 24 и 34).
После миллионов циклов между ходовым винтом и стандартной пластиковой гайкой STEPPERONLINE может появиться номинальный люфт. STEPPERONLINE гарантирует несколько миллионов циклов, но физический люфт может увеличиться. Для уменьшения или устранения люфта STEPPERONLINE предоставляет пружинную конструкцию гайки с устранением люфта.

Энкодеры

В соответствии с требованиями применения, клиенты могут легко выбрать энкодеры с индексным выходом или без него, а также метод вывода - одинарный или дифференциальный.
Также можно свободно выбирать различное разрешение для более легкого и точного позиционирования.
Все стандартные энкодеры STEPPERONLINE являются оптическими и инкрементальными. При выборе энкодера внимательно изучите параметры, особенно размер, разрешение, индекс и метод вывода.

Тормоза

Особенно для вертикальных применений или удержания двигателей при внезапном отключении питания, стандартные тормоза STEPPERONLINE для размеров NEMA14, 17, 23, 24 и 34 помогут уменьшить беспокойство клиентов.

Проводка, кабели и разъемы

Выводы проводов или разъемы
Скрученные выводы проводов
Термоусадочные или расширяемые трубки
Кабельные корпуса

Винт с тефлоновым покрытием

Если в приложениях клиента требуется комбинация винта и гайки без смазки, STEPPERONLINE предлагает ходовые винты линейных приводов с тефлоновым покрытием.
Линейные приводы с ходовыми винтами с тефлоновым покрытием обеспечивают более длительный жизненный цикл и лучшее усилие тяги по сравнению с обычными винтами из нержавеющей стали.
Тефлоновое покрытие может быть нанесено на весь ассортимент ходовых винтов STEPPERONLINE и все типы линейных приводов, такие как External, Non-Captive и Captive.
Кроме того, гайка с устранением люфта также может комбинироваться с винтом с тефлоновым покрытием.
