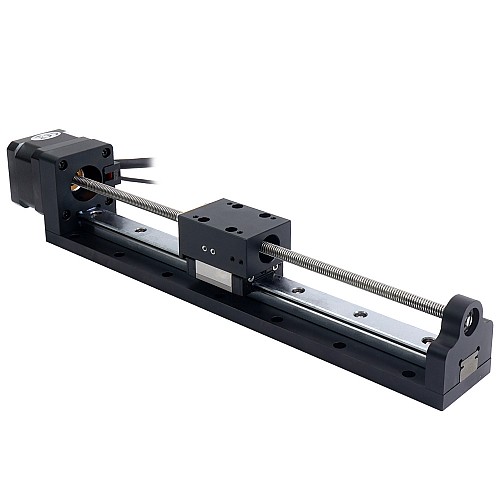

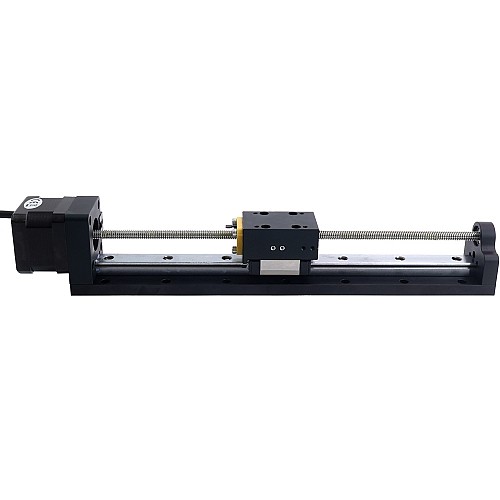

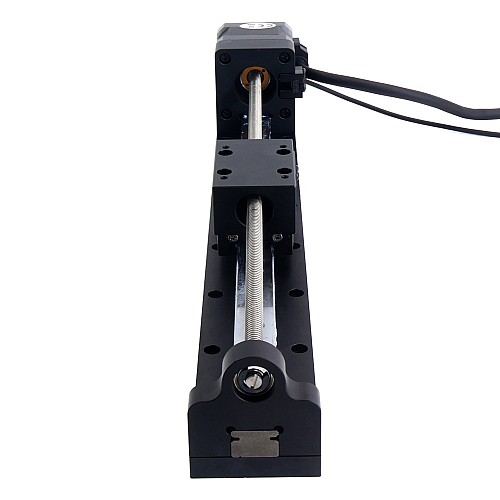

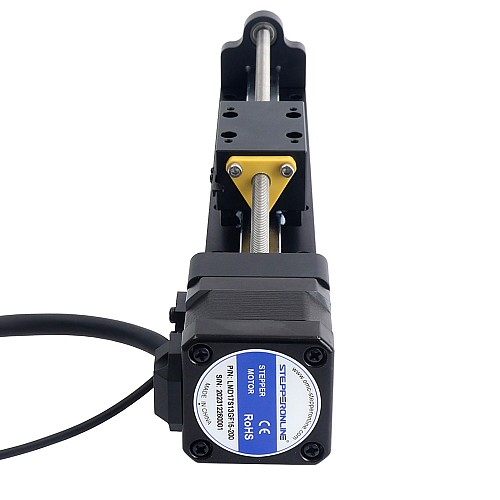

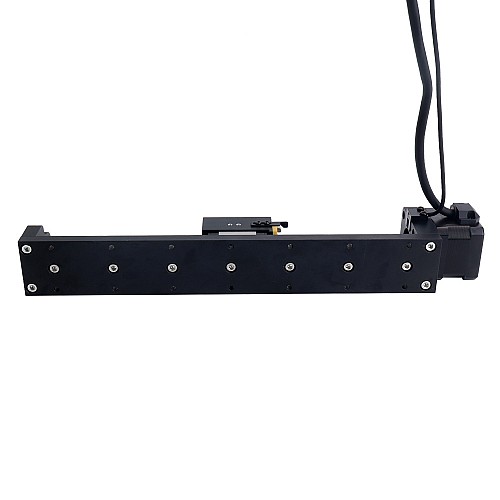

Линейный привод с шаговым винтом Nema 17, ход 200 мм, 0,25 Н·м (35,40 унций·дюйм), шаг 2,54 мм (0,1 дюйма), с датчиком

Это линейный привод Nema 17 серии LMD с шаговым двигателем, ходом 200 мм, моментом 0,25 Н·м (35,40 унций-дюймов), шагом 2,54 мм (0,1 дюйма) и датчиком. Этот тип привода состоит из высокоинтегрированного линейного шагового двигателя и направляющей. Он обладает такими преимуществами, как простота конструкции и компактность монтажного пространства. Отсутствие соединительной муфты обеспечивает более высокую точность по сравнению с линейными приводами с традиционными соединительными конструкциями. Кроме того, привод оснащен фотоэлектрическим датчиком для определения нулевой точки. Этот привод широко используется в медицинской промышленности, измерительных системах, лазерной сварке, лазерной резке, на небольших станках с ЧПУ, гравировальных и фрезерных станках и т. д.

Электрические характеристики

• Номер детали производителя: LMD17S13GF15-200
• Тип винта: трапециевидный ходовой винт
• Угол шага: 1,8 градуса
• Удерживающий момент: 0,25 Нм (35,40 унций-дюйм)
• Максимальная тяга: 250 Н
• Номинальная грузоподъемность: 300 Н
• Номинальный ток/фаза: 1,5 А
• Фазовое сопротивление: 1,7 Ом ± 10%
• Индуктивность: 2,5 мГн ± 20% (1 кГц)

Физические характеристики

• Размер двигателя: 42 x 42 x 34 мм
• Длина ходового винта: 259 мм
• Диаметр ходового винта: 6,35 мм
• Макс. длина хода: 200 мм (7,874 дюйма)
• Макс. скорость: 38,1 мм/с
• Точность позиционирования: ± 0,02 мм
• Шаг: 0,0127 мм (0,0005 дюйма)
• Шаг/оборот: 2,54 мм (0,1 дюйма)
• Количество отведений: 4
• Длина кабеля: 500 мм
• Вес: 1,12 кг

Подключение двигателя

Последовательность фотоэлектрического переключателя
