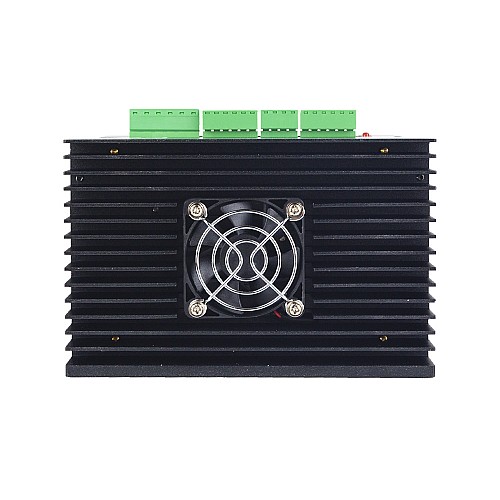

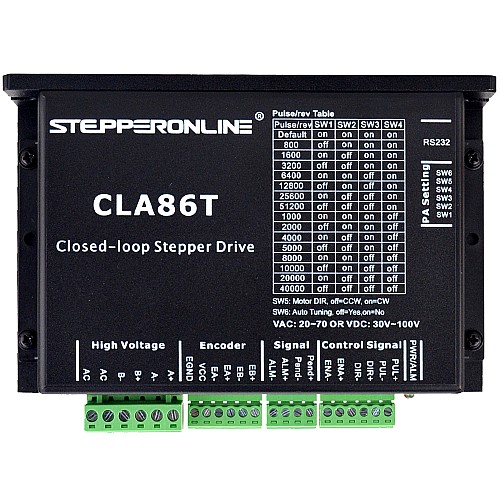

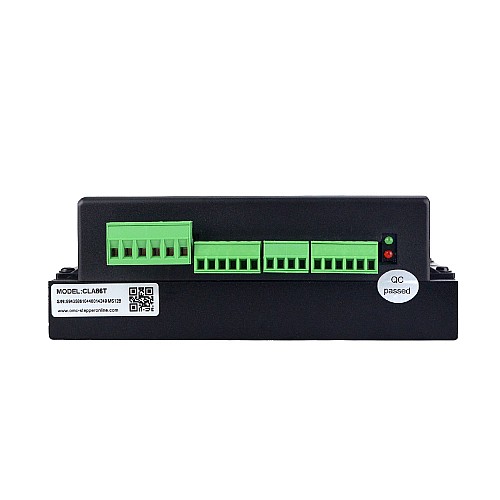

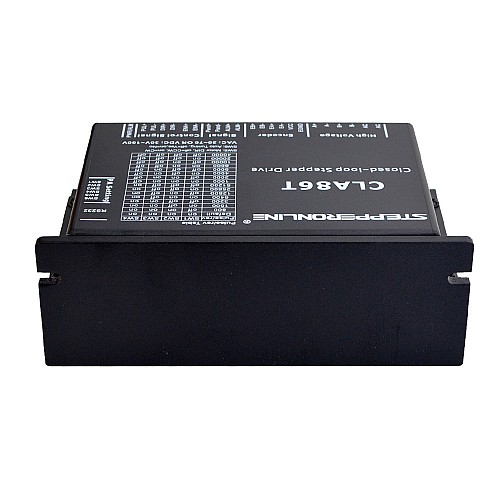

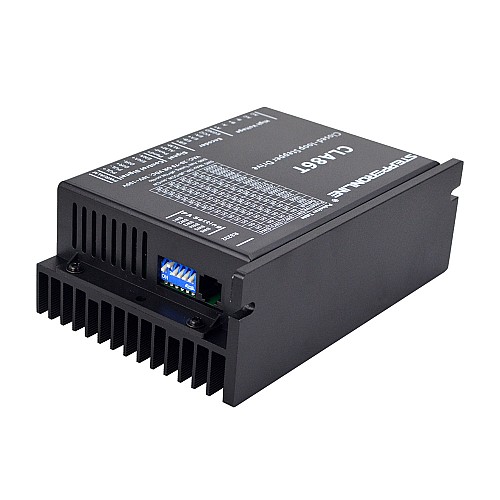

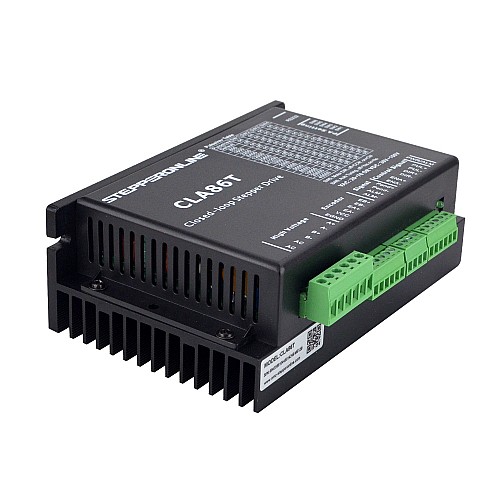

Драйвер шагового двигателя с замкнутым контуром 0-8,2 А 30-100 В постоянного тока/20-70 В переменного тока для шагового двигателя Nema 34

Этот драйвер шагового двигателя с замкнутым контуром, рассчитанный на 0-8,2 А, 30-100 В постоянного тока/20-70 В переменного тока, для шагового двигателя Nema 34, предлагает альтернативу для приложений, требующих высокой производительности и надежности, когда сервопривод был единственным выбором, сохраняя при этом свою экономичность. Система включает в себя двухфазный шаговый двигатель в сочетании с полностью цифровым высокопроизводительным приводом и внутренним энкодером, который используется для замыкания контуров положения, скорости и тока в реальном времени, подобно сервосистемам. Он сочетает в себе лучшие качества технологий сервоприводов и шаговых двигателей, предлагая уникальные возможности и преимущества по сравнению с обеими системами, при этом имея лишь малую долю стоимости сервосистемы.

Основные характеристики:

• Замкнутый контур, исключает потерю синхронизации
• Более широкий рабочий диапазон — более высокий крутящий момент и более высокая скорость
• Уменьшение нагрева двигателя и повышение эффективности
• Плавное движение и сверхнизкий уровень шума двигателя
• Не требуется высокий запас крутящего момента
• Никакой настройки и всегда стабильно
• Быстрый ответ, никаких задержек и практически никакого времени на установку
• Высокий крутящий момент при запуске и низкой скорости, высокая жесткость в состоянии покоя
• Обеспечить производительность, подобную производительности сервопривода, по гораздо более низкой цене

Электрические характеристики:

• Выходной пиковый ток: 0 - 8,2 А
• Напряжение управляющего сигнала: 5 В (добавьте резистор 2 кОм для подачи 24 В)
• Ток логического сигнала: 7–16 мА (типичное значение 10 мА)
• Частота входного импульса: 0–200 кГц
• Сопротивление изоляции: 500 МОм
• Входное напряжение: 30–100 В постоянного тока/20–70 В переменного тока (питание постоянного тока +/- можно подключать в любом порядке)

Условия эксплуатации и другие характеристики (Tj = 25℃/77℉):

• Охлаждение: естественное или принудительное
• Окружающая среда: избегать пыли, масляного тумана и едких газов.
• Температура окружающей среды: 0 － 50℃
• Влажность: 40% － 90% относительной влажности
• Рабочая температура: 70℃ макс.
• Вибрация: 5,9 м/с² макс.
• Температура хранения: -20 － 65℃
• Вес: около 580 г (20,5 унций)
