Бесщеточный двигатель постоянного тока 24 В 40 Вт 1000 об/мин с редуктором 0,31 Нм (43,90 унций-дюймов), передаточное отношение 3:1

0 отзывов - Написать отзыв

руб.3793

5 + руб.3637

10 + руб.3494

50 + руб.3360

100 + руб.3237

В наличии: 10000
Модель: F3B40-24GN-30S/3GN3K
Вес брутто: 1.51kg
Сертифицировано: ISO, CE

Доступные варианты

Отправка из

Китай

Германия

Количество

Купить

Вопрос

В закладки В сравнение

Доставка в течение 24 часов!

Доставка в течение 24 часов по сути означает, что ваш товар будет отправлен или отправлен с нашего склада в течение 24 часов при наличии достаточного количества товара на складе. подробнее.

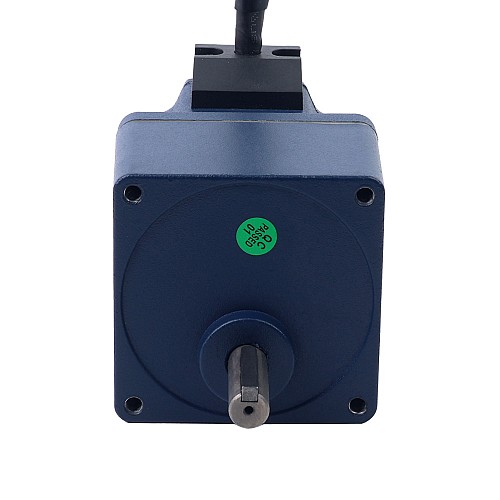

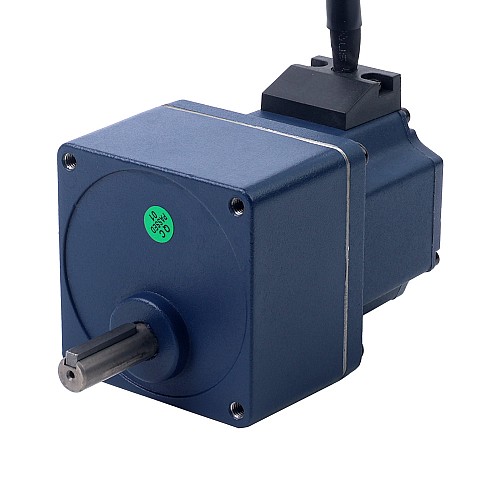

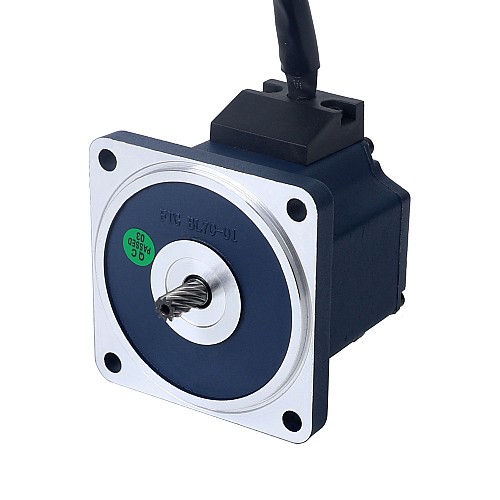

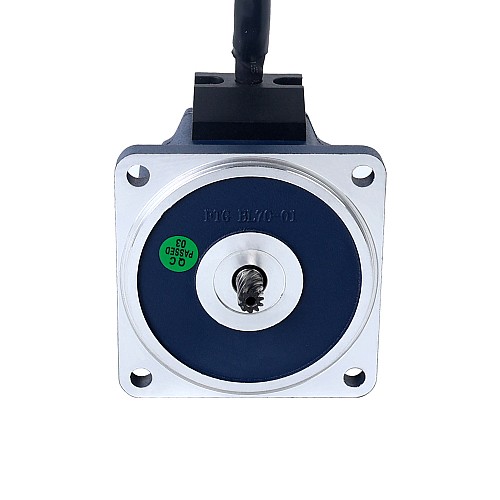

Это бесщёточный редукторный двигатель постоянного тока 24 В мощностью 40 Вт с фланцем 70 x 70 мм. Встроенный цилиндрический редуктор 3:1 обеспечивает скорость и крутящий момент до 1000 об/мин и 0,31 Н·м (43,90 унций·дюйм). Благодаря компактной конструкции, высокой эффективности, низкому уровню шума, длительному сроку службы и отличной управляемости бесщёточные редукторные двигатели постоянного тока широко используются в промышленной автоматизации, бытовой технике, медицинском оборудовании, автомобильной и аэрокосмической промышленности и т. д.

Рекомендуемый драйвер BLDC для этого двигателя — BLD-305S .

Электрические характеристики

Артикул: F3B40-24GN-30S/3GN3K
Фаза: 3
Поляки: 10
Номинальный ток: 2,50 А
Номинальное напряжение: 24 В
Номинальная скорость: 1000 об/мин
Номинальный крутящий момент: 0,31 Нм (43,90 унций-дюйм)
Ток холостого хода: 0,70 А
Номинальная мощность: 40 Вт
Класс изоляции: E 120°C[248°F]
Сопротивление изоляции: мин. 50 МОм при 500 В
Датчик: Датчик Холла
Срок службы: более 5000 часов

Физические характеристики

Размер оправы: 70x70 мм
Длина корпуса: 97 мм

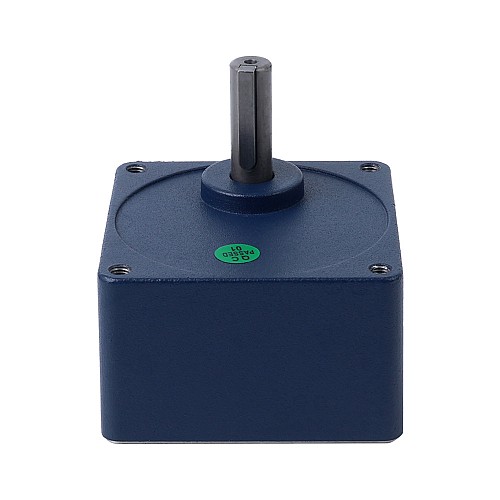

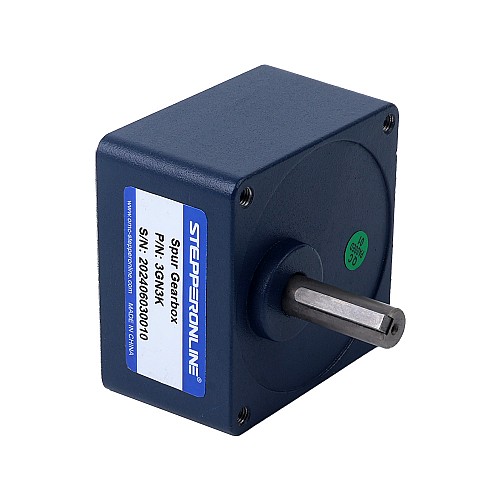

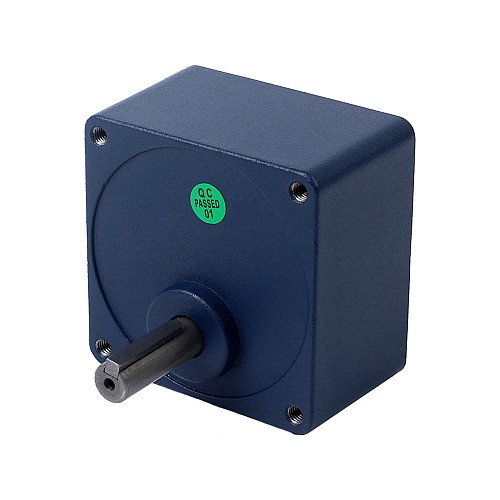

Тип коробки передач: прямозубая зубчатая передача
Передаточное отношение коробки передач: 3:1
Тип вала: Шпоночный
Диаметр вала: Φ10 мм
Длина вала: 33 мм
Длина шпоночного паза: 25 мм
Подшипник: шариковый радиальный
Вес: 1,2 кг

Связь

1	2	3	4	5	6	7	8
У	В	Hb	Ха	В	-	Хк	+
Желтый (густой)	Синий (толстый)	Зеленый	Желтый	Зеленый (густой)	Черный	Синий	Красный

Тип продукта
Тип продукта	Редукторный двигатель BLDC
Электрические характеристики
Количество фаз	3
Номинальная мощность (Вт)	40
Номинальная скорость (об/мин)	1000
Номинальное напряжение (В)	24
Номинальный крутящий момент (Нм)	0.31
Номинальный ток (А)	2.50
Ток холостого хода (А)	0.7
Физические характеристики
Диаметр вала (мм)	10
Длина вала (мм)	33
Длина тела (мм)	97
Передаточное отношение	3
Размер рамы (мм)	70 x 70
С коробкой передач	Да
Тип выхоDного вала	Шпоночный паз
Тип коробки передач	Квадрат Прямозубая зубчатая передача
