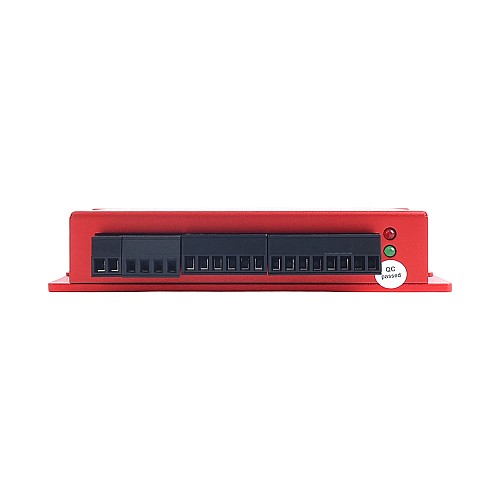

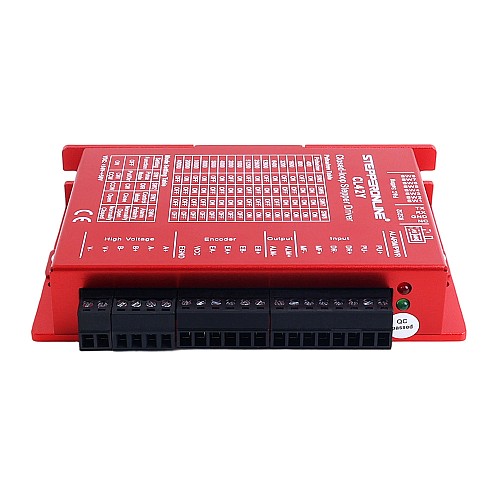

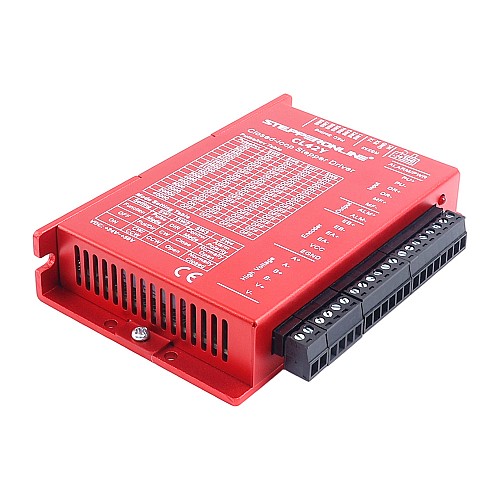

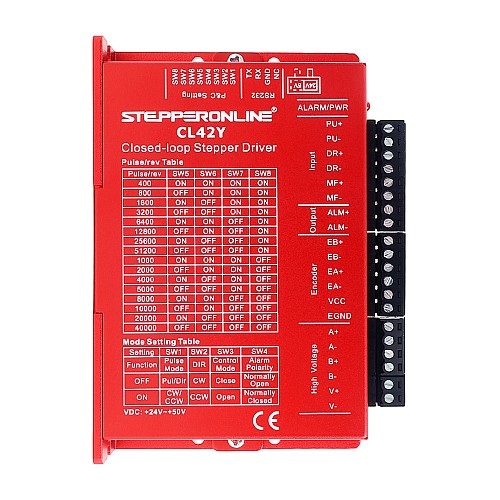

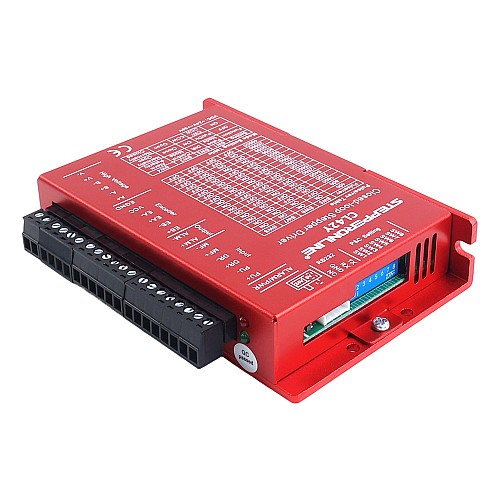

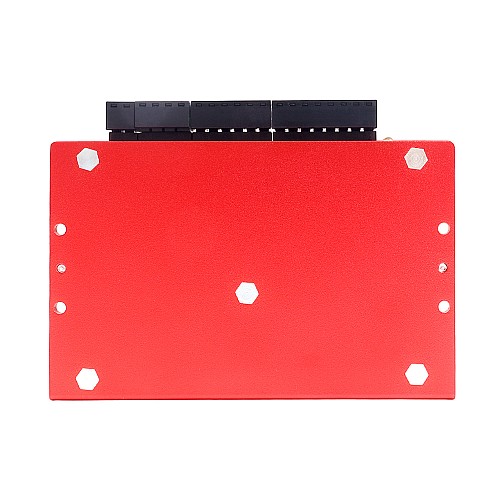

Y Серия Драйвер Шагового Двигателя с Обратной Связью V2.0 0-2.2А 24-50В постоянного тока для Шагового Двигателя Nema 17

Драйвер шагового двигателя CL42Y-V20 с замкнутым контуром обеспечивает превосходную производительность с диапазоном тока 0–2,2А и рабочим напряжением 24–50В постоянного тока, что делает его идеальным для шаговых двигателей Nema 17. Как усовершенствованная версия драйвера CL42Y, он оснащен переключателем логического напряжения 5В/24В и заменяет USB-порт на интерфейс отладки RS232 для улучшенной совместимости и диагностики.
Используя новое 32-битное DSP-управление и технологию векторного управления углом мощности, он достигает скорости свыше 3000 об/мин. По сравнению со стандартными драйверами с разомкнутым контуром, он значительно снижает потери крутящего момента на высоких скоростях, улучшая производительность двигателя и использование крутящего момента, что повышает эффективность и точность обработки. Управление током на основе нагрузки эффективно снижает нагрев двигателя, продлевая его срок службы. Встроенный выход сигнала тревоги позволяет легко контролировать и управлять системой, а сигнал тревоги по ошибке позиционирования обеспечивает безопасную работу оборудования.

Ключевые особенности

• Новое поколение 32-битной DSP-технологии управления, экономичное, стабильное и с отличными вибрационными характеристиками
• Диапазон входного напряжения: 24–50В постоянного тока, всего 16 микрошагов
• Переключатель логического напряжения 5В/24В, заводская настройка 24В
• Порт RS232 для подключения программного обеспечения
• Максимальная частота импульсного отклика до 200 кГц
• Малый спад крутящего момента, скорость может достигать 3000 об/мин
• Встроенные выходы сигнала завершения и тревоги для удобного контроля
• Интеллектуальное регулирование тока, снижение вибрации, шума и нагрева, повышение эффективности на 35%
• Функция выбора одиночного и двойного импульса, заводская настройка: управление импульсом + направлением
• Отличные высокоскоростные характеристики и жесткость, идеальное сочетание преимуществ сервоприводов и шаговых двигателей

Электрические характеристики

• Непрерывный выходной ток: 0–2,2А (типичное значение 1,0А)
• Входное напряжение: 24–50В постоянного тока
• Ток логического входа: 1,0–7,5 мА
• Частота импульсов: 200 кГц
• Сопротивление изоляции: 10 МОм

Условия эксплуатации и другие характеристики (Tj = 25℃/77℉)

• Охлаждение: естественное
• Окружающая среда: вдали от других нагревательных устройств, избегать пыли, масляного тумана, коррозионных газов, сильной вибрации, легковоспламеняющихся газов и проводящей пыли
• Температура: 0℃–50℃
• Влажность: 40%–90% (без конденсации)
• Вибрация: 10–55 Гц/0,15 мм
• Температура хранения: -20℃–70℃

Комплектация

• 1 x Драйвер CL42Y-V20
• 1 x CABLE-PC-2 (отладочный кабель RS232)
