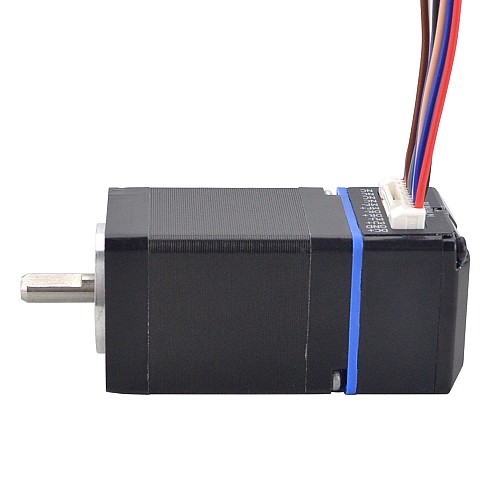

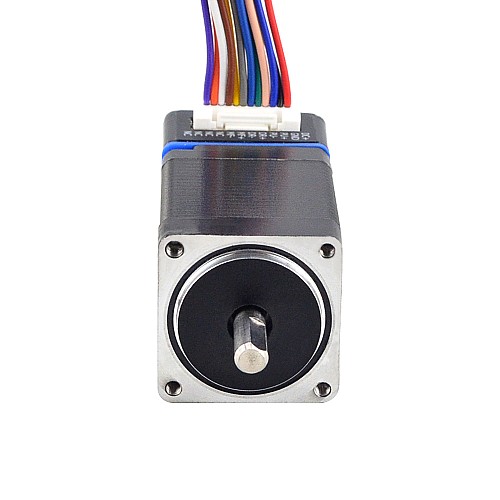

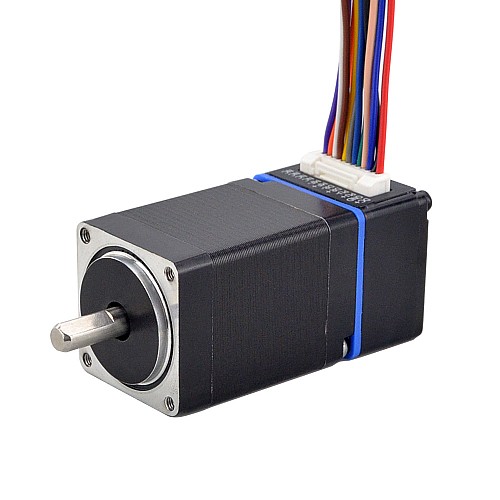

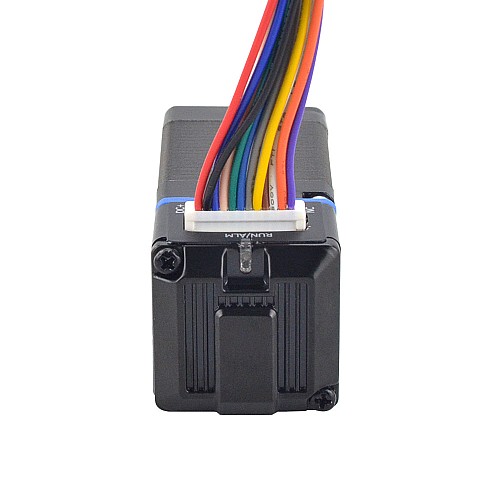

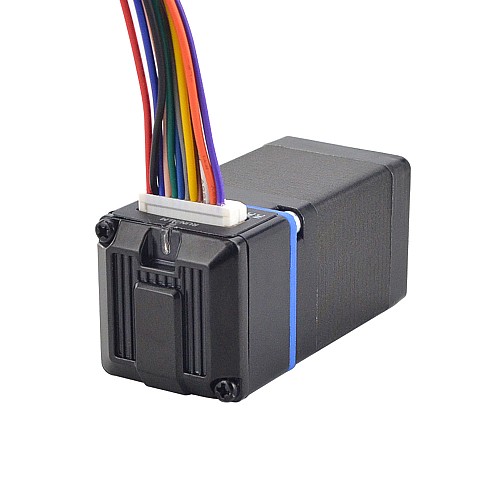

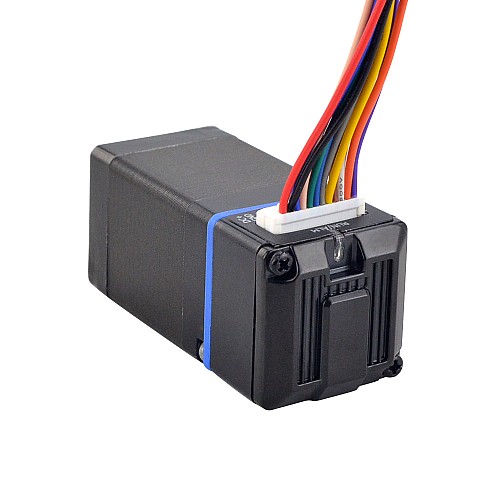

Интегрированный шаговый серводвигатель замкнутого контура серии ESS 7,4 Н·см (10,48 унций·дюйм) Nema 11, 24 В постоянного тока, 4096 циклов в минуту

Интегрированный шаговый серводвигатель замкнутого контура серии ESS 7,4 Н·см (10,48 унций·дюйм) Nema 11, 24 В постоянного тока, 4096 циклов в минуту
Интегрированный шаговый серводвигатель замкнутого контура серии ESS 7,4 Н·см (10,48 унций·дюйм) Nema 11, 24 В постоянного тока, 4096 циклов в минуту
Интегрированный шаговый серводвигатель замкнутого контура серии ESS 7,4 Н·см (10,48 унций·дюйм) Nema 11, 24 В постоянного тока, 4096 циклов в минуту
Интегрированный шаговый серводвигатель замкнутого контура серии ESS 7,4 Н·см (10,48 унций·дюйм) Nema 11, 24 В постоянного тока, 4096 циклов в минуту
Интегрированный шаговый серводвигатель замкнутого контура серии ESS 7,4 Н·см (10,48 унций·дюйм) Nema 11, 24 В постоянного тока, 4096 циклов в минуту
Интегрированный шаговый серводвигатель замкнутого контура серии ESS 7,4 Н·см (10,48 унций·дюйм) Nema 11, 24 В постоянного тока, 4096 циклов в минуту
Снято с производства
Интегрированный шаговый серводвигатель замкнутого контура серии ESS 7,4 Н·см (10,48 унций·дюйм) Nema 11, 24 В постоянного тока, 4096 циклов в минуту
Интегрированный шаговый серводвигатель замкнутого контура серии ESS 7,4 Н·см (10,48 унций·дюйм) Nema 11, 24 В постоянного тока, 4096 циклов в минуту
Интегрированный шаговый серводвигатель замкнутого контура серии ESS 7,4 Н·см (10,48 унций·дюйм) Nema 11, 24 В постоянного тока, 4096 циклов в минуту
Интегрированный шаговый серводвигатель замкнутого контура серии ESS 7,4 Н·см (10,48 унций·дюйм) Nema 11, 24 В постоянного тока, 4096 циклов в минуту
Интегрированный шаговый серводвигатель замкнутого контура серии ESS 7,4 Н·см (10,48 унций·дюйм) Nema 11, 24 В постоянного тока, 4096 циклов в минуту
Интегрированный шаговый серводвигатель замкнутого контура серии ESS 7,4 Н·см (10,48 унций·дюйм) Nema 11, 24 В постоянного тока, 4096 циклов в минуту
Интегрированный шаговый серводвигатель замкнутого контура серии ESS 7,4 Н·см (10,48 унций·дюйм) Nema 11, 24 В постоянного тока, 4096 циклов в минуту
0 отзывов - Написать отзыв
руб.0
  • В наличии: 1
  • Модель: ESS11-01
  • Вес брутто: 0.25kg
  • Сертифицировано: ISO, CE
Купить
Вопрос
В избранное Сравнить
Минимальное количество для заказа: 999
Выберите местный склад, получите больше преимуществ!
Клиентам из России рекомендуется в первую очередь использовать локальный склад в России, так как это обеспечивает более быструю доставку, удобное послепродажное обслуживание и позволяет избежать таможенного оформления, экономя время и средства.
Клиенты из всех стран также могут выбрать склад в Китае.

Электрические характеристики

  • Номер детали производителя: ESS11-01
  • Удерживающий момент: 7,4 Н·см (10,48 унций·дюйм)
  • Входное напряжение: 24 В постоянного тока
  • Класс изоляции: B 130°C[266°F]
  • Выходной пиковый ток: 0,6–1,2 А
  • Ток логического входа: 10 мА
  • Входное напряжение логики: 5 В
  • Тип энкодера: инкрементальный
  • Тип выхода энкодера: дифференциальный
  • Разрешение энкодера: 4096CPR
  • Каналы выходного сигнала энкодера: 2
  • Сопротивление изоляции: более 100 МОм
  • Электрическая прочность: 500 В переменного тока в течение 1 мин.

Физические характеристики

  • Размер оправы: 20 x 20 мм
  • Длина тела: 38,9 мм
  • Диаметр вала: Φ5 мм
  • Длина вала с D-образным вырезом: 10 мм
  • Длина вала: 15 мм
  • Вес: 182 г

Спецификация разъема

  • Модель корпуса: 502380-1200
  • Модель терминала: 5023810000

Связь

+DC
Земля
ПУ+
ПУ-
ДР+
DR-
МФ+
МФ-
Красный
Черный
Военно-морской
Розовый
Зеленый
Синий
Серый
Желтый
Тип продукта
Тип продукта Интегрированный шаговый двигатель
Электрические характеристики
Аналоговый вход Нет
Входное напряжение (В) 24DC
Входное опорное напряжение (В) 24 - 36DC
Каналы выходного сигнала 2
Обратная связь с энкодером Да (замкнутый цикл)
Разрешение кодера 4096
Режимы управления Импульсный режим
Тип кодировщика Инкрементный
Удерживающий крутящий момент (унции на дюйм) 10.48
Удерживающий момент (Нсм) 7.4
Физические характеристики
Диаметр вала (мм) 5
Длина вала (мм) 15
Длина тела (мм) 38.9
Метод инвентаризации Выделенный инвентарь
Размер рамы (мм) Nema 11 (28 x 28)
Рейтинг IP 40
File Size
ESS11-01.pdf 352.95KB Download
ESS11-01_Torque_Curve.pdf 120.54KB Download
ESS11-01.STEP 4.97MB Download
