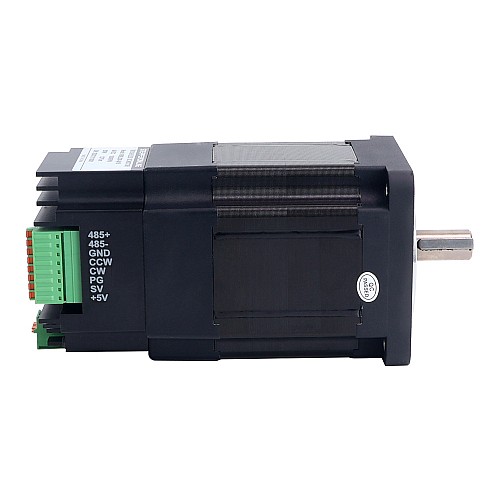

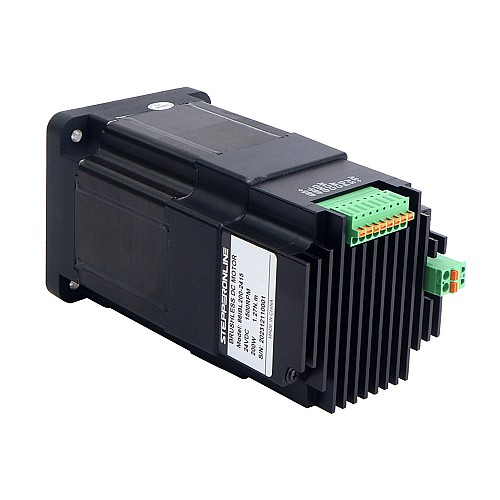

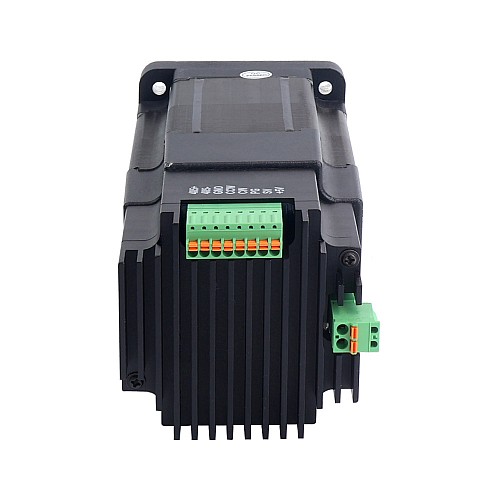

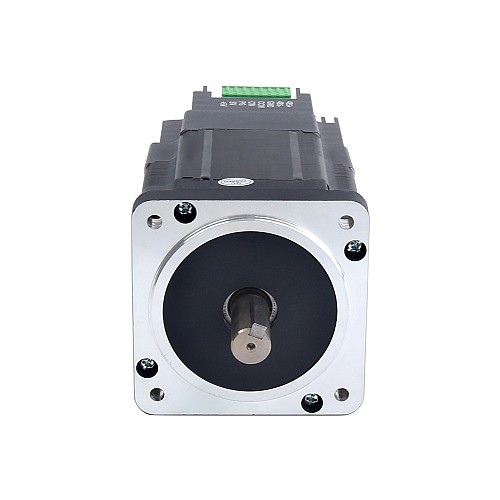

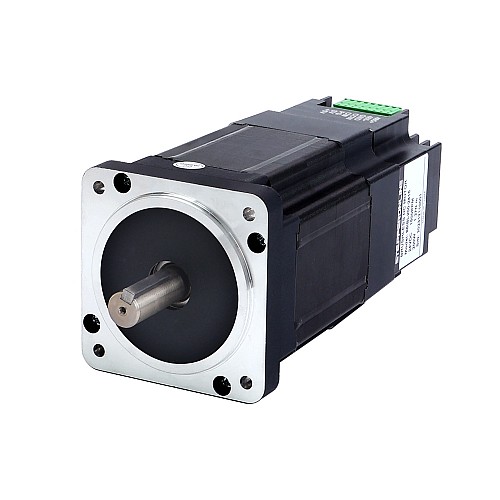

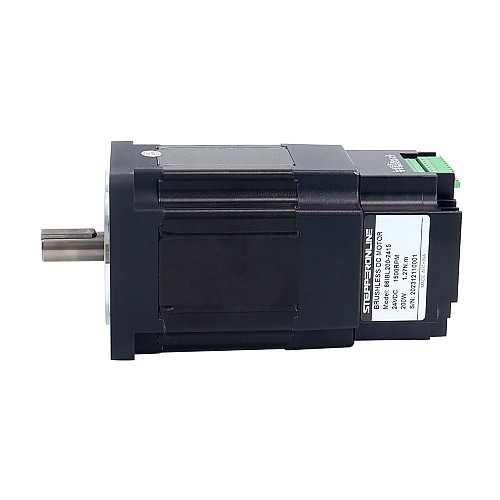

Интегрированный бесщеточный двигатель постоянного тока Nema 34 86x86x168 мм, 200 Вт, 24 В, 1500 об/мин, 1,27 Нм, 8,33 А, с драйвером

Интегрированные бесщёточные двигатели серии 86IBL – это мехатронные продукты, разработанные для использования в промышленной автоматике. Этот двигатель оснащён высокопроизводительным специализированным драйвером бесщёточных двигателей постоянного тока, обладающим рядом преимуществ, таких как высокая степень интеграции, компактность, полная защита, простота и понятность подключения, а также высокая надёжность. Эта серия включает в себя широкий спектр интегрированных двигателей мощностью от 100 до 400 Вт. Кроме того, встроенный драйвер оснащён новой технологией ШИМ, которая обеспечивает бесщёточному двигателю высокую скорость работы, низкий уровень вибрации, шума, хорошую стабильность и высокую надёжность.

Ключевые особенности

• Частота преобразователя 20 кГц
• Высокая производительность по низкой цене
• Двухконтурный ПИД-регулятор скорости и тока
• Интеграция, экономия места и сокращение количества проводов
• Функции сигнализации о повышенном напряжении, пониженном напряжении, перегрузке по току, пиковом значении тока, сигнале Холла и других неисправностях
• Режим связи использует стандартный протокол Modbus, использует двухпроводную последовательную линию связи на основе RS485, а режим передачи - RTU.

Электрические характеристики

• Номер детали производителя: 86IBL200-2415
• Фаза: 3
• Поляки: 8
• Номинальная мощность: 200 Вт
• Номинальное напряжение: 24 В постоянного тока
• Номинальная скорость: 1500±10% об/мин
• Номинальный ток: 8,33±10%А
• Номинальный крутящий момент: 1,27 Нм (179,85 унций-дюйм)
• Класс изоляции: B 130°C[266°F]
• Сопротивление/фаза: 0,21±10%Ом
• Индуктивность/фаза: 0,51±20%мГн
• Датчик: Холл

Физические характеристики

• Размер рамы: Nema 34 (86 x 86 мм)
• Длина корпуса: 152 мм
• Диаметр вала: 14 мм
• Длина вала: 32 мм
• Вес: 3,09 кг
