Внешний стек Nema 17 34 мм, вывод 0,7 А, длина 150 мм

0 отзывов - Написать отзыв

руб.0

В наличии: 1
Модель: 17E13S0704LF3-150RS
Вес брутто: 0.46kg
Сертифицировано: ISO, CE, RoHS

Products Sold: 102

Количество

Купить

Вопрос

В закладки В сравнение

Минимальное количество для заказа: 999

Выберите местный склад, получите больше преимуществ!

Клиентам из США, Великобритании, ЕС, Австралии и России: пожалуйста, сначала выберите местные склады (для ЕС — склад в Германии). Это обеспечит более быструю доставку и позволит избежать таможенных пошлин, что снизит общие расходы.

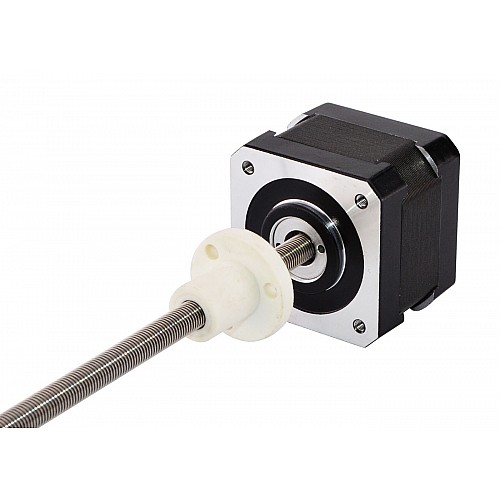

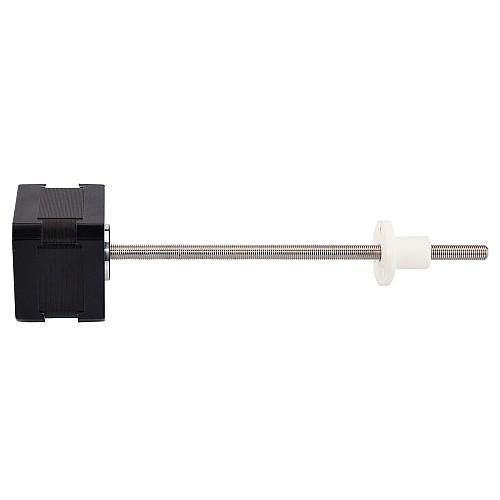

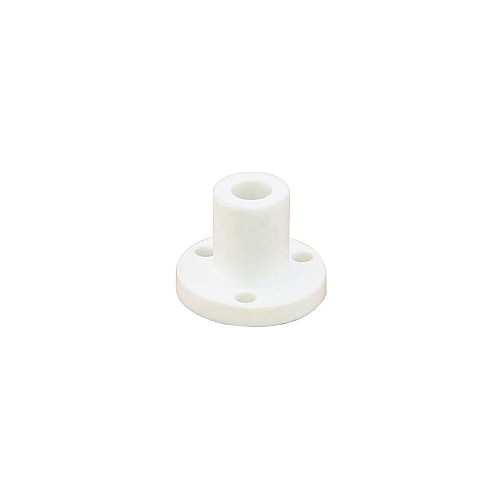

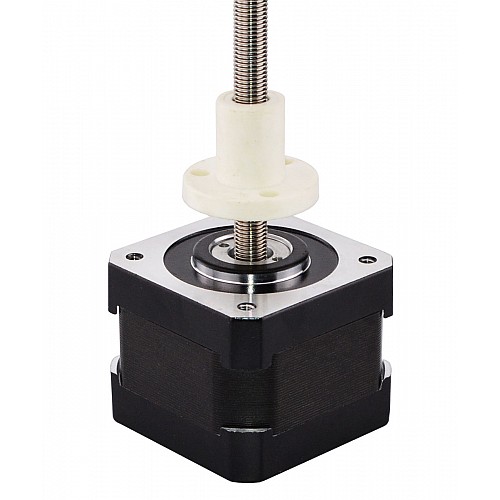

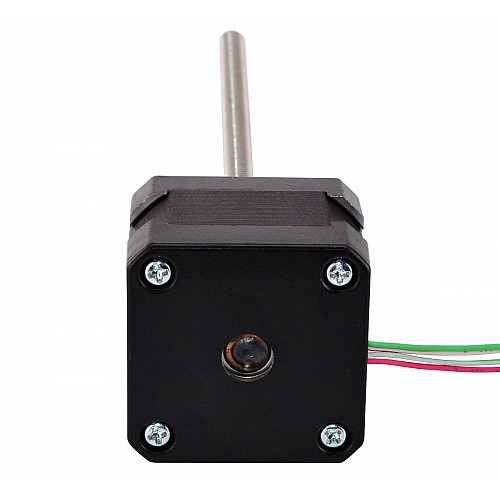

Двигательная часть представляет собой шаговый двигатель Nema 17 с корпусом 34 мм, углом поворота 1,8 градуса и силой тока 0,7 А, который оснащён ходовым винтом диаметром 6,35 мм (0,25 дюйма) и длиной 150 мм (5,9055 дюйма) и гайкой из полиоксиметилена (POM). Линейный ход составляет 0,794 мм (0,03125 дюйма) за оборот. Эта модель практически идентична линейному приводу с внешним шаговым двигателем Haydon Kerk серии 43000 размера 17.

Электрические характеристики

Номер детали производителя: 17E13S0704LF3-150RS(17E13S0704LF-150RS)
Тип двигателя: внешний линейный шаговый двигатель
Угол шага: 1,8°
Минимальная тяга: 434 Н (300 фунтов/с)
Номинальный ток/фаза: 0,7 А
Фазовое сопротивление: 7,2 Ом
Напряжение: 5 В
Индуктивность: 10,6 мГн±20%(1 кГц)

Физические характеристики

Размер оправы: 42 x 42 мм
Длина тела: 34 мм
Длина ходового винта: 150 мм (5,9055 дюйма)
Диаметр ходового винта: Φ6,35 мм (0,25 дюйма)
Шаг: 0,00396875 мм (0,00015625 дюйма)
Ход/оборот грифеля: 0,794 мм (0,03125 дюйма)
Количество отведений: 4
Длина кабеля: 300 мм
Вес: 241 г

Связь

А+	А-	B+	Б-
Красный	Красно-белый	Зеленый/Белый	Зеленый

● Как заказать индивидуальный линейный двигатель? Индивидуальный линейный шаговый двигатель

● Если у вас есть только старый номер детали, получите новый здесь . Подробнее

● Как мы назвали линейный двигатель? Номер детали Конструкция

Электрические характеристики
Биполярное/униполярное	Биполярное
Имеет ли кривая крутящего момента/тяги?	Нет
Индуктивность (мГн)	10.6
Минимальная тяга (Н) при 300 импульсах в секунду	434
Номинальный ток (А)	0.7
Угол шага (град.)	1.8
Фазовое сопротивление (Ом)	7.2
Физические характеристики
Диаметр ходового винта (мм)	6.35
Длина вывода (мм)	300
Длина тела (мм)	34
Длина ходового винта (мм)	150
Количество свинца	4
Метод инвентаризации	Выделенный инвентарь
Размер рамы (мм)	Nema 17 (42 x 42)
Рейтинг IP	40
Тип линейного двигателя	Внешний(Acme)
Ход/оборот (мм)	0.794
Ход/Шаг (мм)	0.00396875
