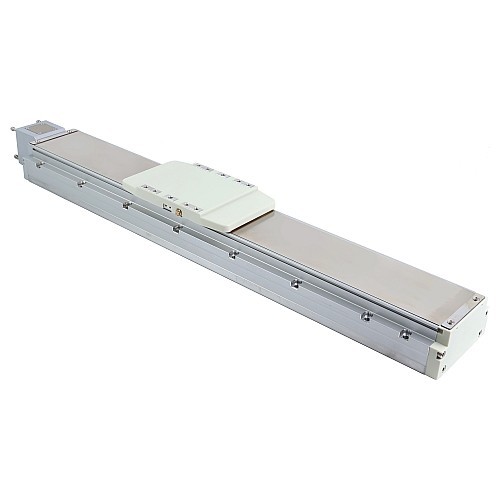

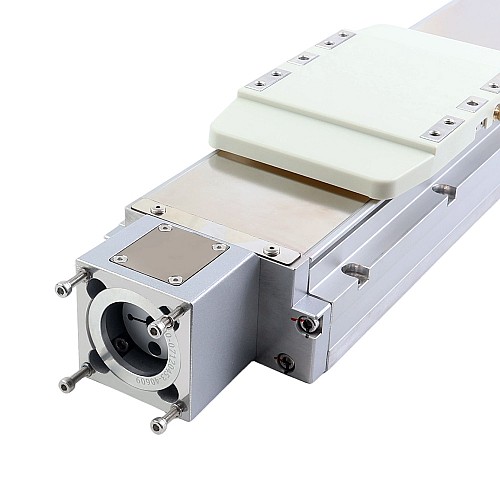

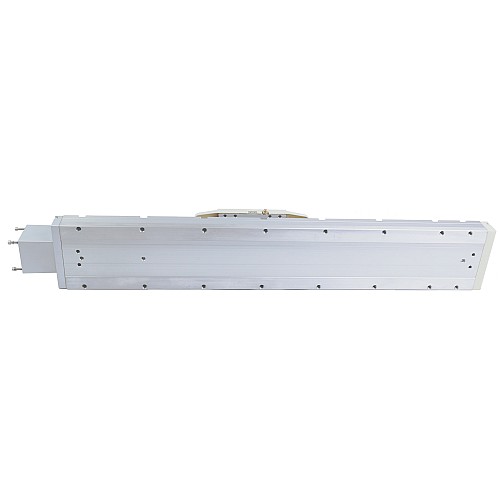

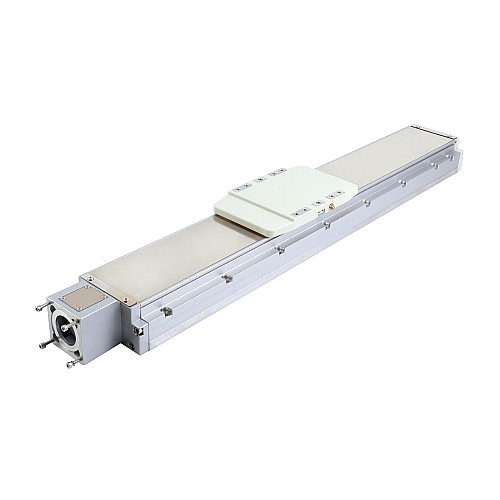

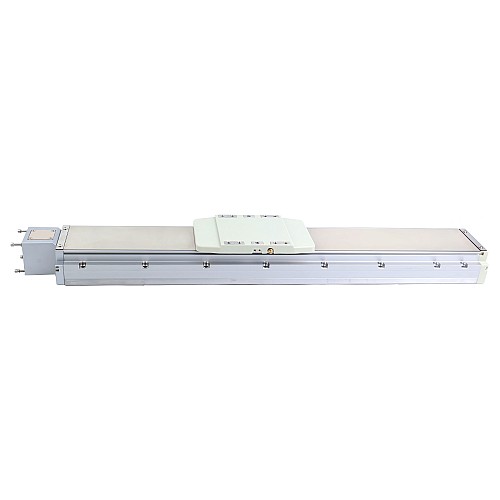

Шарико-винтовой привод серии LG12 с максимальной горизонтальной/вертикальной грузоподъемностью 88 кг/22 кг, ходом 500 мм для шагового двигателя с замкнутым контуром

Этот пылезащищенный линейный привод серии LG12 с шарико-винтовым приводом обеспечивает максимальную горизонтальную полезную нагрузку 88 кг (194,01 фунта) и максимальную вертикальную полезную нагрузку 22 кг (48,5 фунта), длину хода 500 мм (1,64 фута) и максимальную скорость 166 м/с (0,54 фута/с).
В отличие от линейных приводов с открытыми ходовыми винтами, представленных на рынке, мы применили полузакрытую пылезащитную конструкцию, которая эффективно предотвращает попадание мусора в привод во время производства.
Линейные приводы серии LG отличаются простотой конструкции и высокой экономичностью. Они отлично подходят для замены пневматических приводов в приложениях, требующих более высокой производительности и управляемости. Они обладают такими преимуществами, как высокая точность, высокая эффективность, превосходное теплоотведение, простота установки и низкие затраты на обслуживание.

• Номер детали: LG12-24DL103-500
• Тип винта: шариковый винт
• Точность позиционирования: ± 0,01 мм
• Шаг шарико-винтовой передачи: 10 мм (0,033 фута)
• Максимальная скорость: 166 м/с (0,54 фута/с)
• Максимальная горизонтальная полезная нагрузка: 88 кг (194,01 фунта)
• Максимальная вертикальная полезная нагрузка: 22 кг (48,5 фунта)
• Номинальная тяга: 667 Н

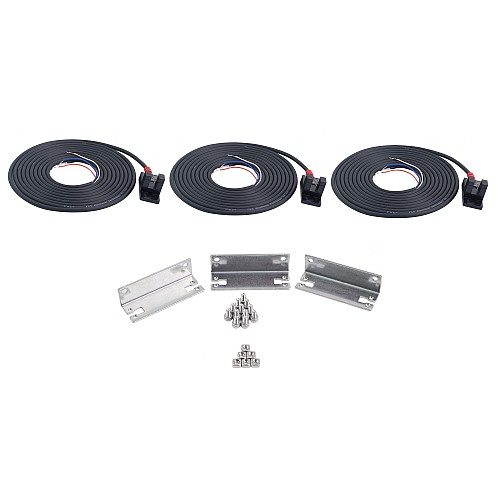

• Тип датчика: NPN
• Количество датчиков: 3
• Класс шарико-винтовой передачи: C7
• Диаметр шарико-винтовой передачи: Φ16 мм
• Корпус двигателя: шаговый двигатель Nema 24 с замкнутым контуром
• Длина хода: 500 мм (1,64 фута)
• Длина входного вала: 30 мм
• Диаметр входного вала: 8 мм
