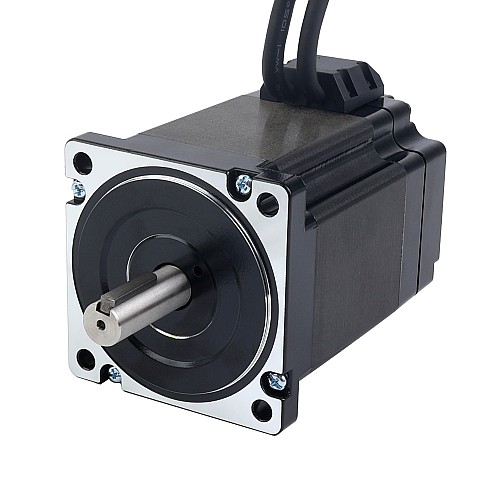

Шаговый двигатель Nema 34 серии S с замкнутым контуром, 6,50 Нм (920,48 унций-дюймов), энкодер 1000 имп/об (4000 циклов/об)

0 отзывов - Написать отзыв

руб.3812

5 + руб.3667

10 + руб.3532

50 + руб.3407

100 + руб.3290

В наличии: 10000
Модель: 34HS39-6004D-E1K-1M5
Вес брутто: 3.79kg
Сертифицировано: ISO, CE, UKCA, RoHS

Доступные варианты

Отправка из

Китай

Количество

Купить

Вопрос

В закладки В сравнение

Доставка в течение 24 часов!

Доставка в течение 24 часов по сути означает, что ваш товар будет отправлен или отправлен с нашего склада в течение 24 часов при наличии достаточного количества товара на складе. подробнее.

Это шаговый двигатель Nema 34 с замкнутым контуром обратной связи, инкрементальным оптическим энкодером с частотой дискретизации 1000 имп/об (4000 имп/об), номинальным током 6,0 А, удерживающим моментом 6,50 Н·м (920,48 унций·дюйм) и кабелями длиной 1500 мм. По сравнению с шаговыми двигателями с разомкнутым контуром обратной связи, он обеспечивает более высокую точность, более высокий крутящий момент, меньший нагрев двигателя, меньшее энергопотребление и лучшую реакцию на внешние факторы.

Спецификация двигателя

Номер детали производителя: 34HS39-6004D-E1K-1M5
Тип двигателя: биполярный шаговый
Угол шага: 1,8 градуса
Удерживающий момент: 6,50 Нм (920,48 унций-дюймов)
Номинальный ток/фаза: 6,0 А
Фазовое сопротивление: 0,43 Ом ± 10%
Индуктивность: 2,6 мГн ± 20% (1 кГц)
Класс изоляции: B 130°C[266°F]
Размер рамы: 86 x 86 мм
Длина корпуса: 120 мм
Диаметр вала: Φ14 мм
Длина вала: 37 мм
Длина вала шпоночного паза: 25 мм
Длина кабеля: 1500 мм

Спецификация кодировщика

Тип выходной цепи: Дифференциальный тип
Тип энкодера: оптический инкрементальный
Разрешение энкодера: 1000PPR (4000CPR)
Каналы выходного сигнала: 2 канала
Минимальное напряжение питания: 4,5 В
Максимальное напряжение питания: 5 В
Выходной ток: 25 мА
Выходное высокое напряжение: 4,5 В
Выходное низкое напряжение: 4,2–4,3 В
Максимальная выходная частота: 60 кГц

Связь

А+	А-	B+	Б-
Черный	Зеленый	Красный	Синий

ПРИКОЛОТЬ	Черный	Красный	Белый	Желтый	Зеленый	Синий
Кодер	ЕА+	ВКЦ	Земля	ЭБ+	ЭБ-	EA-

Двигатель оснащен сверхгибким кабелем, который можно сгибать 8 миллионов раз без повреждения.

Тип продукта
Тип продукта	Шаговый двигатель с замкнутым контуром
Электрические характеристики
Имеет ли кривая крутящего момента/тяги?	Да
Индуктивность (мГн)	2.6
Каналы выходного сигнала	2
Номинальный ток (А)	6.0
Разрешение кодера	1000PPR
Тип выходной цепи	Дифференциал
Тип кодировщика	Оптический инкрементальный
Удерживающий крутящий момент (унции на дюйм)	920.48
Удерживающий момент (Нсм)	650
Фазовое сопротивление (Ом)	0.43
Физические характеристики
Диаметр вала (мм)	14
Длина вала (мм)	37
Длина тела (мм)	120
Метод инвентаризации	Выделенный инвентарь
Размер рамы (мм)	Nema 34 (86 x 86)
Рейтинг IP	40
Серия продуктов	Серия S
