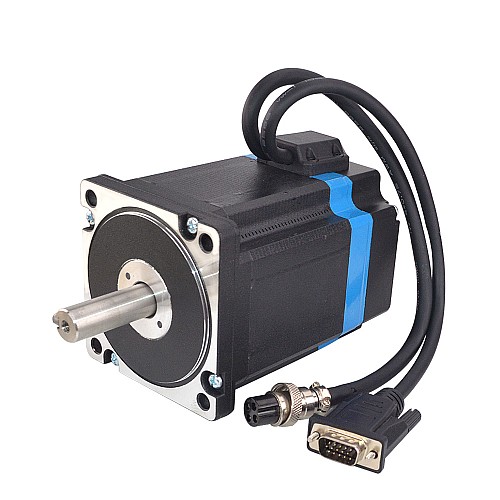

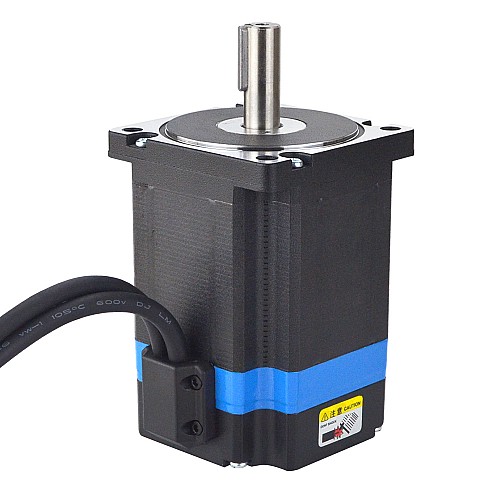

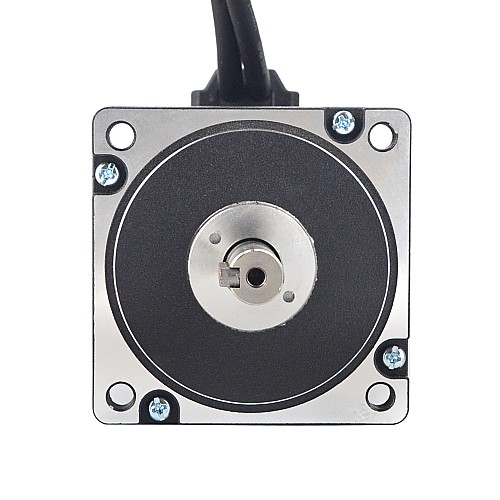

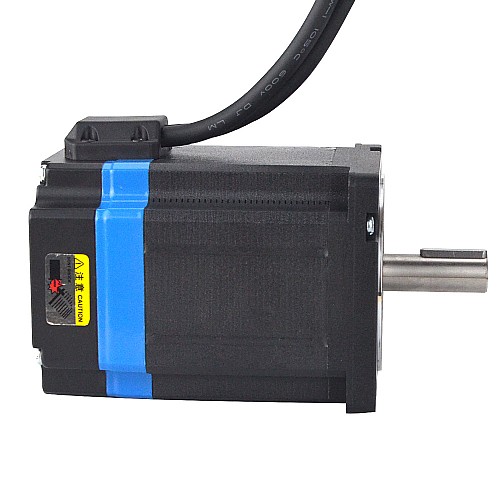

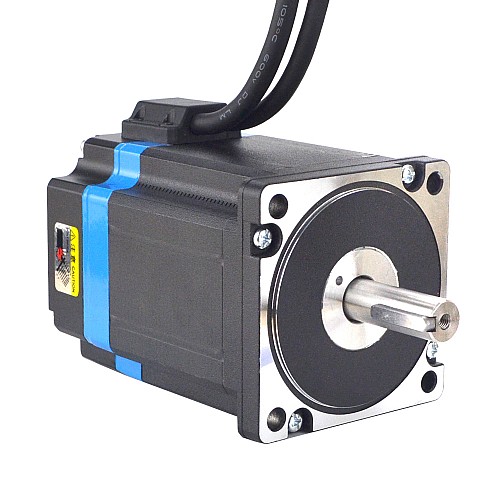

Шаговый двигатель Nema 34 с замкнутым контуром, 5,8 Нм/821,35 унций/дюйм, энкодер 1000 имп/об

0 отзывов - Написать отзыв

руб.0

В наличии: 1
Модель: 34HS38-6004D-E1000
Вес брутто: 3.60kg
Сертифицировано: ISO, CE, UKCA, RoHS

Products Sold: 4

Количество

Купить

Вопрос

В закладки В сравнение

Минимальное количество для заказа: 999

Выберите местный склад, получите больше преимуществ!

Клиентам из США, Великобритании, ЕС, Австралии и России: пожалуйста, сначала выберите местные склады (для ЕС — склад в Германии). Это обеспечит более быструю доставку и позволит избежать таможенных пошлин, что снизит общие расходы.

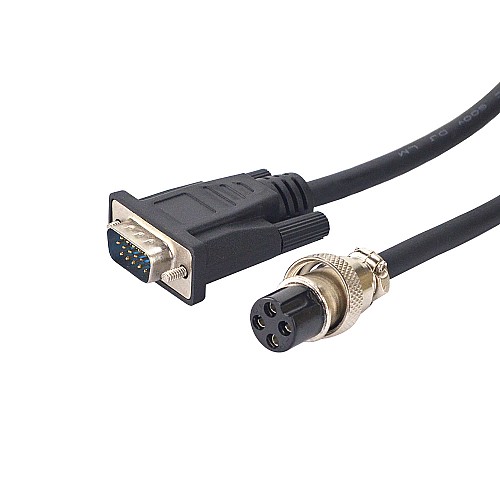

CM3M-20: удлинительный кабель для двигателя RV-4 AWG20 длиной 2,7 м (106 дюймов) с авиационным разъёмом GX16

2. CM5M-20: удлинительный кабель для двигателя RV-4 AWG20 длиной 4,7 м (185 дюймов) с авиационной вилкой GX16

Мы рекомендуем вам приобрести удлинительный кабель энкодера для этого двигателя. Вот несколько вариантов на ваш выбор:

CE2M: Удлинительный кабель энкодера длиной 1,7 м (67") для шагового двигателя с замкнутым контуром

CE3M: 2,7 м (106") удлинительный кабель энкодера для шагового двигателя с замкнутым контуром

3. CE5M: удлинительный кабель энкодера длиной 4,7 м (185") для шагового двигателя с замкнутым контуром

Характеристики двигателя

Номер детали производителя: 34HS38-6004D-E1000
Тип двигателя: биполярный Шаговый двигатель
Угол шага: 1,8 градуса
Размер рамы: 86 x 86 мм
Момент удержания: 5,8 Нм (821,35 унций-дюйм)
Номинальный ток/фаза: 6 А
Диаметр вала: Φ14 мм
Длина вала: 40 мм
Длина шпоночного паза: 25 мм
Сопротивление фазы: 0,32 Ом
Индуктивность: 2,8 мГн ± 20% (1 кГц)
Количество выводов: 4
Длина выводов: 300 мм

Характеристики энкодера

Напряжение возбуждения : 5 В
Выходной ток: 55 мА
Разрешение: 1000 имп/об
Выходной сигнал: 2 канала
Диаметр отверстия: Φ8 мм
Выходная частота: ≤1 МГц
Скорость вращения: ≤5000 об/мин
Степень защиты IP: IP20

Подключение

A+	A-	B+	B-
Белый	Зелёный	Синий	Чёрный

Из-за некоторых По этим причинам мы временно прекратили производство и продажу этого продукта. Этот продукт недоступен для заказа. Альтернативный продукт: 34HS39-6004D-E1000.

Электрические характеристики
Каналы выходного сигнала	2
Номинальный ток (А)	6.0
Разрешение кодера	1000PPR
Тип выходной цепи	Тип дифференциала
Тип кодировщика	Оптический инкрементальный
Удерживающий крутящий момент (унции на дюйм)	821.35
Удерживающий момент (Нсм)	580
Физические характеристики
Диаметр вала (мм)	14
Длина вала (мм)	40
Размер рамы (мм)	Nema 34 (86 x 86)
