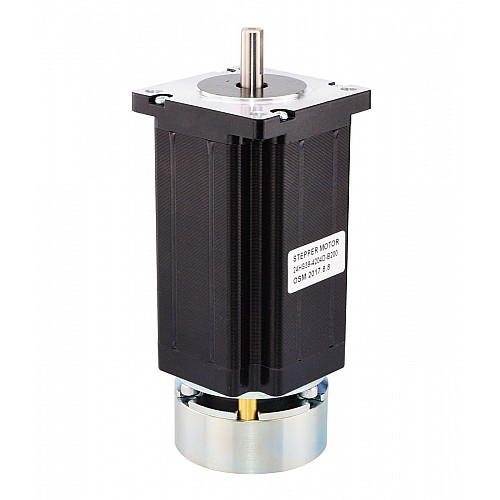

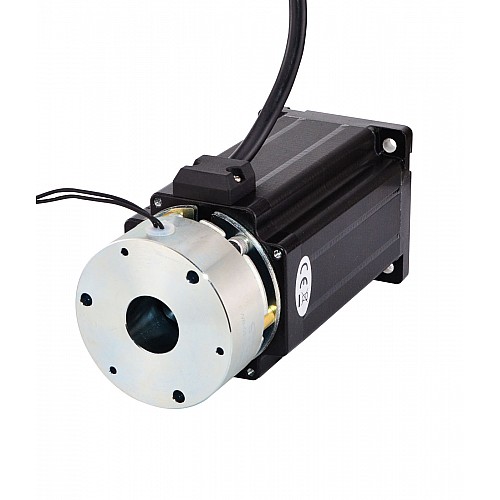

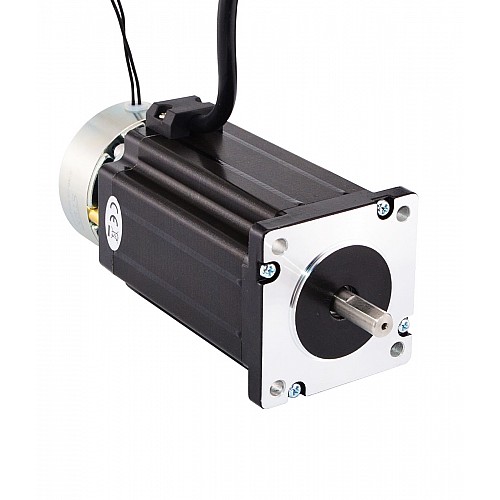

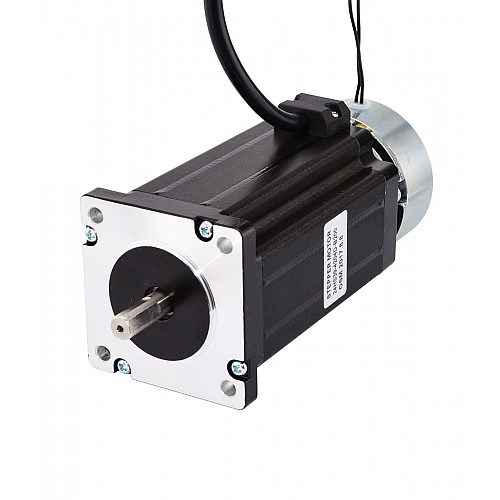

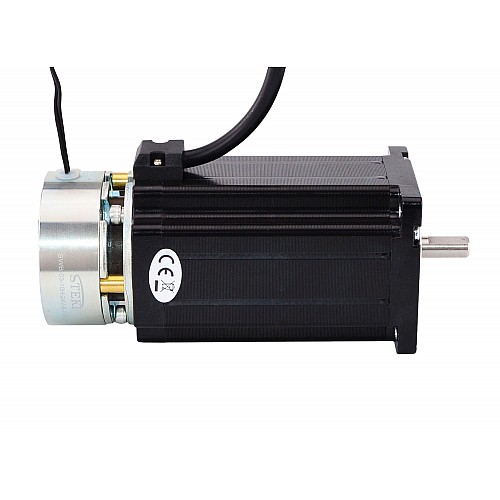

Шаговый двигатель Nema 24 4,0 Н·м (566 унций·дюйм) с моментом трения тормоза 2,0 Н·м (283 унций·дюйм)

Спецификация двигателя

• Номер детали производителя: 24HS39-4204D-B200
• Тип двигателя: биполярный шаговый
• Угол шага: 1,8 градуса
• Удерживающий момент: 4 Нм (566 унций-дюймов)
• Номинальный ток/фаза: 4,24 А
• Напряжение: 2,96 В
• Фазовое сопротивление: 0,7 Ом
• Индуктивность: 3 мГн ± 20%(1 кГц)
• Размер оправы: 60 x 60 мм
• Длина тела: 100 мм
• Диаметр вала: Φ8 мм
• Длина вала: 21 мм
• Длина D-образного выреза: 15 мм
• Количество отведений: 4
• Длина вывода: 500 мм
• Вес: 1,6 кг

Спецификация тормозов

• Тип тормоза: без возбуждения
• Статический момент трения: 2 Нм (283,2 унции на дюйм)
• Момент Интерия: 3,8x10 ^-6 кг.см ²
• Напряжение: 24 В
• Мощность: 11,5 Вт
• Класс термостойкости: F
• Макс. скорость: 5000 об/мин
• Вес: 0,4 кг

Связь

Ресурсы

• Техническое описание двигателя: 24HS39-4204D-B200.pdf
• Паспорт тормоза: SWB-03.pdf
