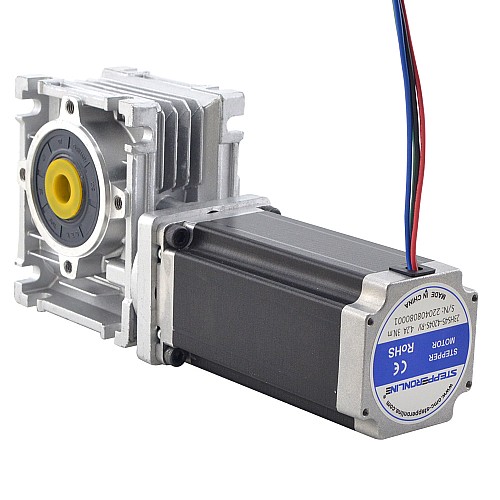

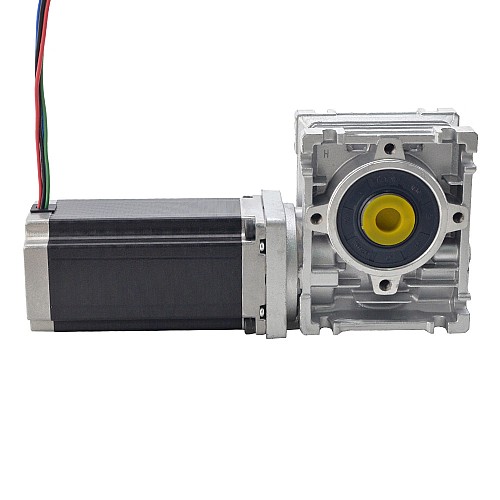

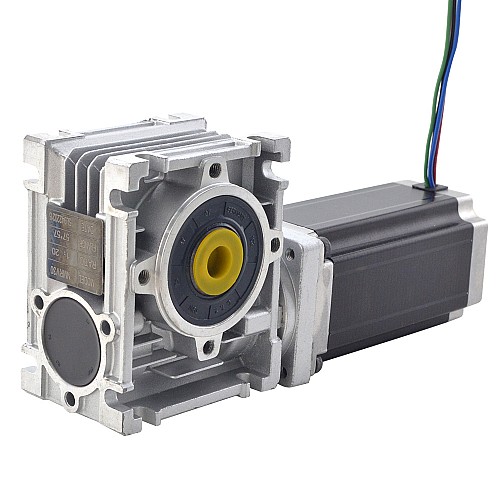

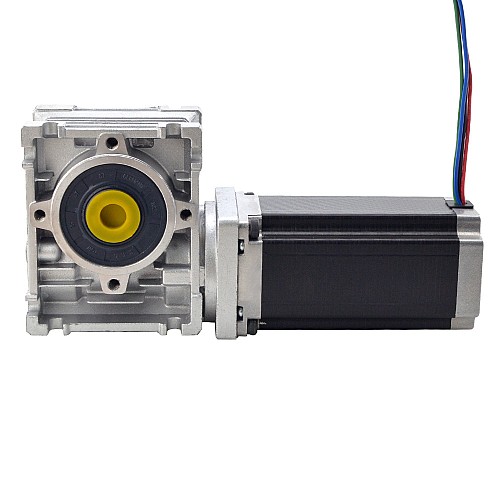

Шаговый двигатель Nema 23, длина = 113 мм, передаточное отношение 20:1, червячный редуктор, червячный редуктор NMRV30

Этот шаговый двигатель Nema 23 оснащён червячным редуктором с передаточным числом 20:1. Червячный редуктор заправлен высококачественной синтетической смазкой длительного срока службы, что исключает необходимость в обслуживании. Выходной вал смещен на 90° относительно ведущего вала и отличается высокой эффективностью и самоблокировкой.
Высокая нагрузочная способность и перегрузочная способность обеспечивают стабильную передачу, снижают вибрацию и шум. Это хороший выбор для применения на фрезерном станке с ЧПУ, гравировальном, фрезерном, токарном станке и т. д.

Электрические характеристики

• Номер детали производителя: 23HS45-4204S-RV30-G20
• Тип двигателя: биполярный шаговый
• Удерживающий момент без редуктора: 3,0 Нм (425 унций-дюймов)
• Номинальный ток/фаза: 4,2 А
• Сопротивление фазы: 0,88 Ом
• Индуктивность: 3,4 мГн ±20% (1 кГц)
• Класс изоляции: B 130 °C [266 °F]

Характеристики редуктора

• Тип редуктора: червячный Коробка передач
• Передаточное отношение: 20:1
• КПД: 73%
• Лихоатмосферный зазор на холостом ходу: <=1°
• Максимально допустимый выходной крутящий момент: 18 Нм (159,31 фунт-дюйм)
• Макс. выходная мощность. Радиальная нагрузка: 0,94 кН

Физические характеристики

• Размер рамы: 57 x 57 мм
• Длина двигателя: 113 мм
• Тип выхода: Полый
• Диаметр выходного отверстия: Φ14 мм

Подключение

Если вам нужен одинарный или двойной выходной вал для двигателя, вы можете получить его по ссылке ниже.

• Один выходной вал для червячного редуктора NMRV30: RV30-AS
• Двойной выходной вал для червячного редуктора NMRV30: RV30-AB
