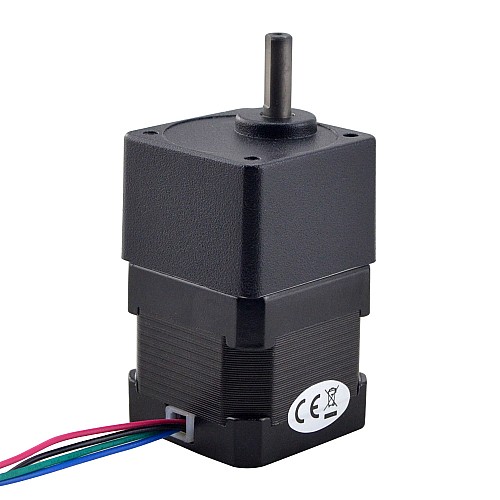

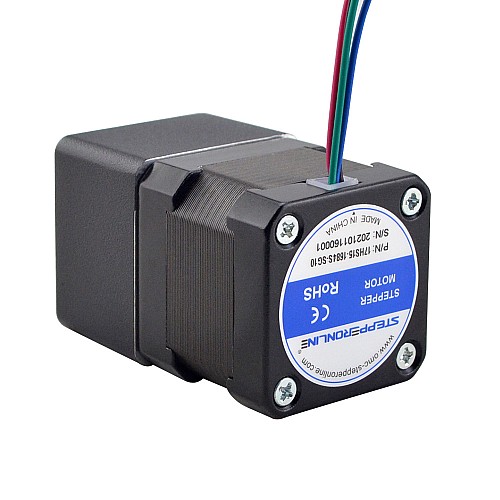

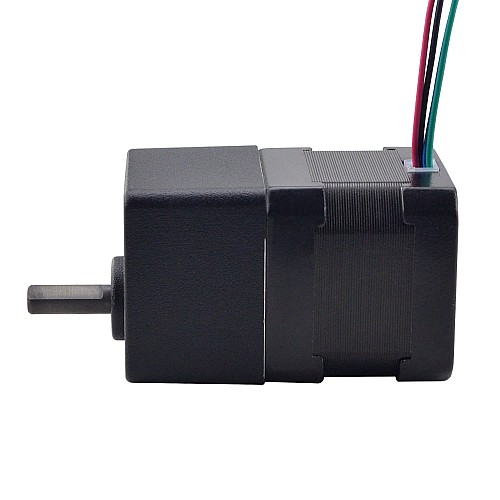

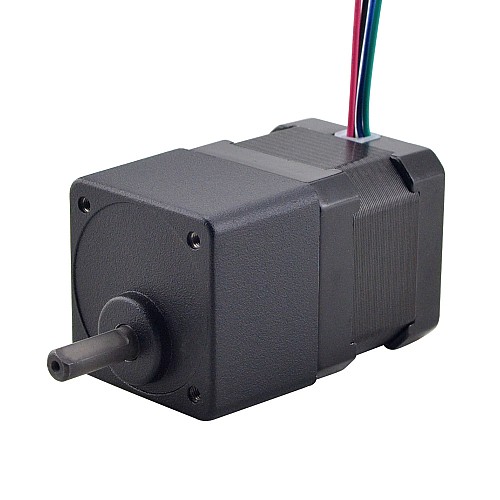

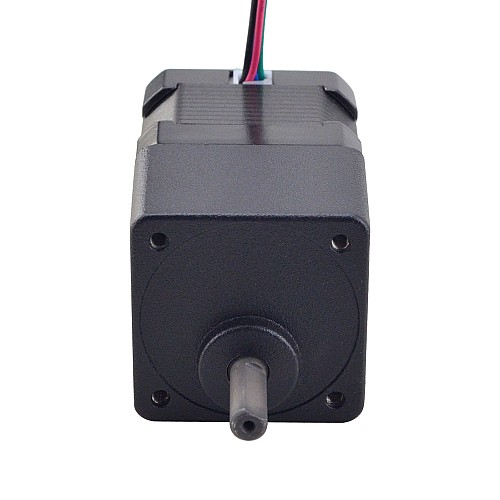

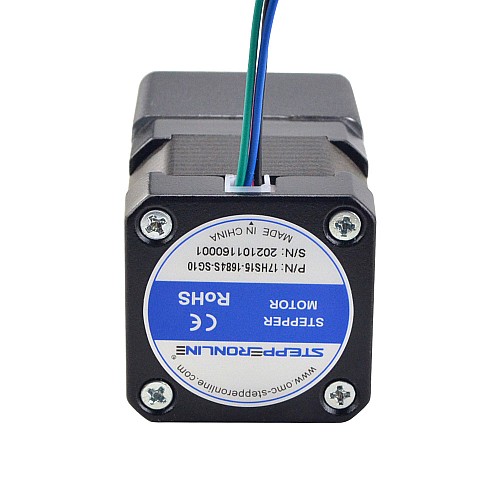

Шаговый двигатель Nema 17 с прямозубым редуктором, передаточное отношение 10:1

0 отзывов - Написать отзыв

руб.3725

5 + руб.3551

10 + руб.3391

50 + руб.3245

100 + руб.3111

В наличии: 10000
Модель: 17HS15-1684S-SG10
Вес брутто: 0.50kg
Сертифицировано: ISO, CE, UKCA, RoHS

Products Sold: 91

Страну кликните｜реальный запас

Отправляется из

Китай

Количество

Купить

Вопрос

В закладки В сравнение

Доставка в течение 24 часов!

Доставка в течение 24 часов по сути означает, что ваш товар будет отправлен или отправлен с нашего склада в течение 24 часов при наличии достаточного количества товара на складе. подробнее.

Выберите местный склад, получите больше преимуществ!

Клиентам из США, Великобритании, ЕС, Австралии и России: пожалуйста, сначала выберите местные склады (для ЕС — склад в Германии). Это обеспечит более быструю доставку и позволит избежать таможенных пошлин, что снизит общие расходы.

Электрические характеристики

Номер детали производителя: 17HS15-1684S-SG10
Угол шага без коробки передач: 1,8 градуса
Удерживающий момент без редуктора: 36 Н·см (51 унция·дюйм)
Номинальный ток/фаза: 1,68 А
Фазовое сопротивление: 1,65 Ом
Индуктивность: 3,2 мГн ± 20% (1 кГц)
Класс изоляции: B 130°C[266°F]

Технические характеристики коробки передач

Тип коробки передач: прямозубая
Передаточное отношение: 10:1
Эффективность: 90%

Физические характеристики

Размер оправы: 42 x 42 мм
Длина мотора: 39 мм
Длина коробки передач: 28,5 мм
Диаметр вала: Φ6,35 мм
Длина вала: 20 мм
Длина D-образного выреза: 12 мм
Количество отведений: 4
Длина вывода: 500 мм
Вес: 0,4 кг

Связь

А+	А-	B+	Б-
Черный	Зеленый	Красный	Синий

Тип продукта
Тип продукта	Редукторный шаговый двигатель
Электрические характеристики
Биполярное/униполярное	Биполярное
Имеет ли кривая крутящего момента/тяги?	Да
Индуктивность (мГн)	3.2
Ток(А)	1.68
Удерживающий момент без редуктора (Нм)	0.36
Фазовое сопротивление (Ом)	1.65
Физические характеристики
Вес(г)	400
Диаметр вала (мм)	6.35
Длина вала (мм)	20
Длина вывода (мм)	500
Длина тела (мм)	67.5
Зазор при отсутствии нагрузки	<=1 градуса
Количество свинца	4
Метод инвентаризации	Выделенный инвентарь
Одновальный/Двухвальный	Один вал
Передаточное отношение	10
Размер рамы (мм)	Nema 17 (42 x 42)
Рейтинг IP	40
Тип выхоDного вала	D
Тип коробки передач	Прямозубая зубчатая передача
