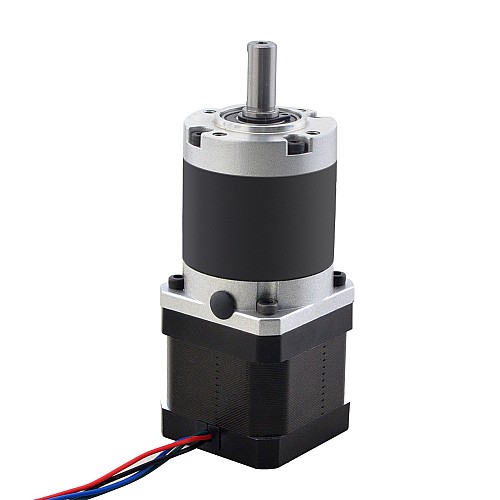

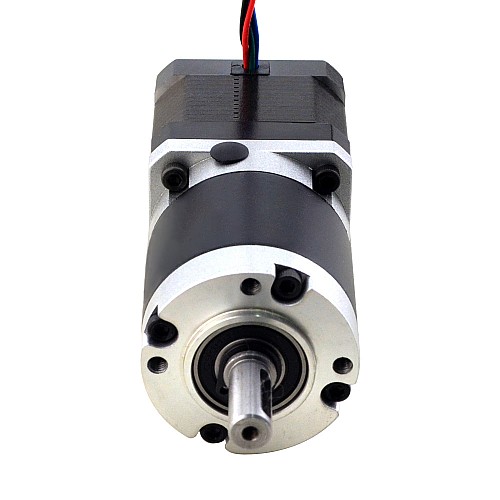

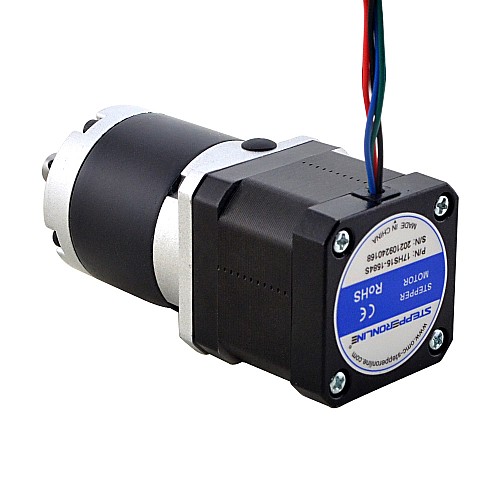

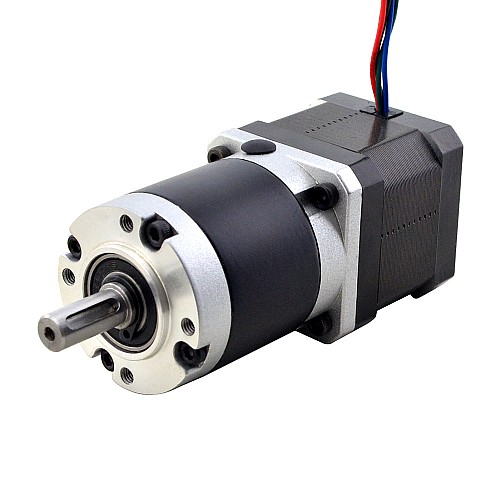

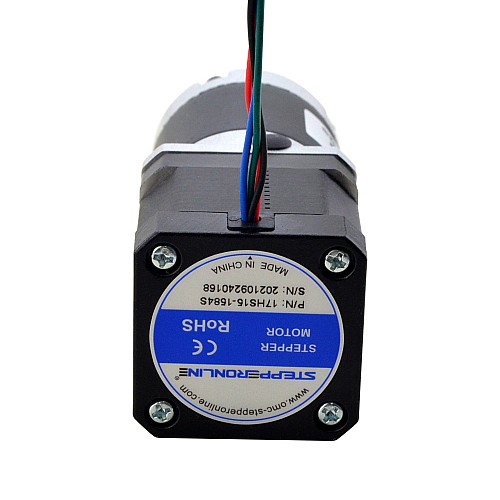

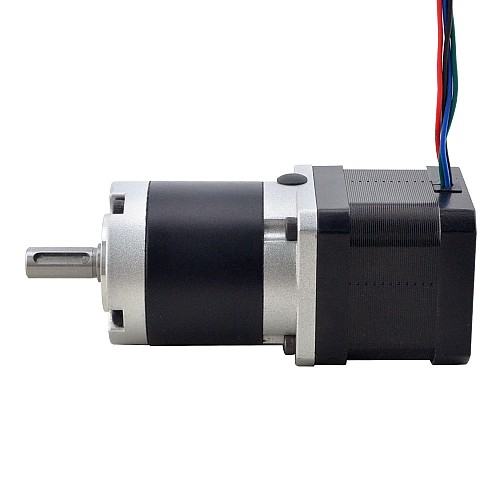

Шаговый двигатель Nema 17, длина = 39 мм, передаточное отношение 100:1, планетарный редуктор серии MG

1 отзывов - Написать отзыв

руб.2425

5 + руб.2328

10 + руб.2240

50 + руб.2158

100 + руб.2082

В наличии: 10000
Модель: 17HS15-1584S-MG100
Вес брутто: 0.78kg
Сертифицировано: ISO, CE, UKCA, RoHS

Доступные варианты

Отправка из

Китай

США

Германия

Количество

Купить

Вопрос

В закладки В сравнение

Доставка в течение 24 часов!

Доставка в течение 24 часов по сути означает, что ваш товар будет отправлен или отправлен с нашего склада в течение 24 часов при наличии достаточного количества товара на складе. подробнее.

Этот шаговый двигатель Nema 17 оснащён высокоточным редуктором серии MG. Передаточное отношение составляет 100:1, а максимальный люфт — 50 угловых минут. Отличный выбор для приложений, требующих высокой точности при низкой стоимости.
Поскольку редукторы серии MG оснащены встроенной муфтой вала, вы можете легко заменить двигатель или редуктор.

Электрические характеристики

Номер детали: 17HS15-1584S-MG100
Тип двигателя: биполярный шаговый
Удерживающий момент без редуктора: 36 Н·см (51,0 унций·дюйм)
Номинальный ток/фаза: 1,58 А
Фазовое сопротивление: 1,65 Ом
Индуктивность: 3,2 мГн±20%(1 кГц)
Класс изоляции: B 130°C[266°F]

Технические характеристики коробки передач

Тип коробки передач: планетарная прямозубая
Материал шестерни: порошковая металлургия
Передаточное отношение: 100:1
Эффективность: 90%
Люфт на холостом ходу: <= 50 угл. мин.
Максимально допустимый крутящий момент: 5 Нм (44,25 фунт-дюйм)
Шум: <=55 дБ
Степень водонепроницаемости: IP54
Срок службы: 20000 часов

Физические характеристики

Размер оправы: 42 x 42 мм
Длина мотора: 39 мм
Длина коробки передач: 51 мм
Тип выходного вала: Шпоночный паз
Диаметр выходного вала: Φ8 мм
Длина выходного вала: 21,5 мм

Связь

А+	А-	B+	Б-
Черный	Зеленый	Красный	Синий

Подходящий кронштейн — ST-M12 .

Тип продукта
Тип продукта	Редукторный шаговый двигатель
Электрические характеристики
Биполярное/униполярное	Биполярное
Имеет ли кривая крутящего момента/тяги?	Нет
Индуктивность (мГн)	3.2
Ток(А)	1.58
Удерживающий момент без редуктора (Нм)	0.36
Фазовое сопротивление (Ом)	1.65
Физические характеристики
Диаметр вала (мм)	8
Длина тела (мм)	90
Зазор	<=50 угловых минут
Количество свинца	4
Материал шестерни	Порошковая металлургия
Метод инвентаризации	Выделенный инвентарь
Одновальный/Двухвальный	Один вал
Передаточное отношение	100
Размер рамы (мм)	Nema 17 (42 x 42)
Тип выхоDного вала	Шпоночный паз
Тип коробки передач	Прецизионный планетарный
