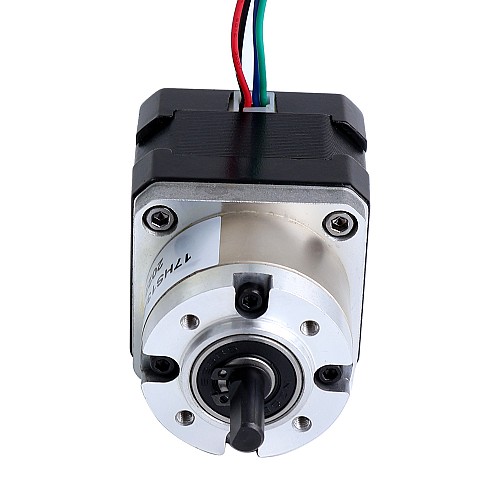

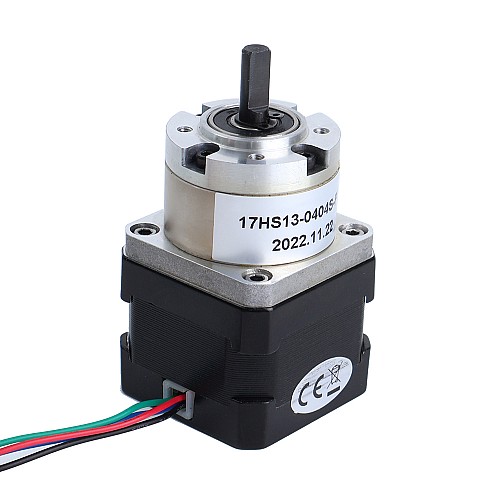

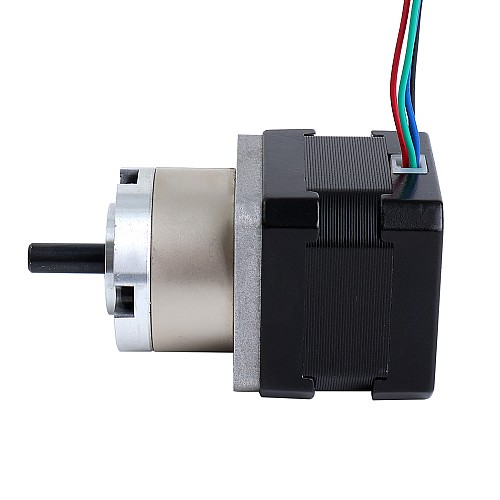

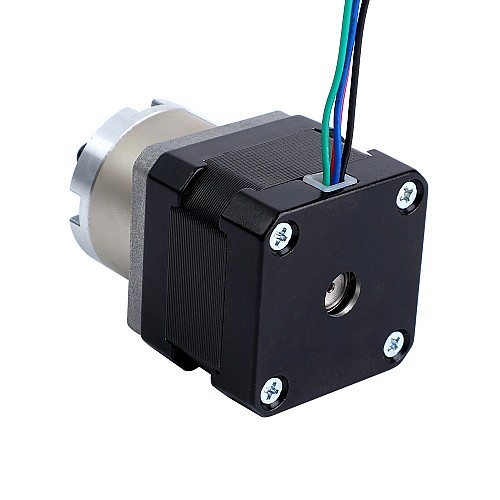

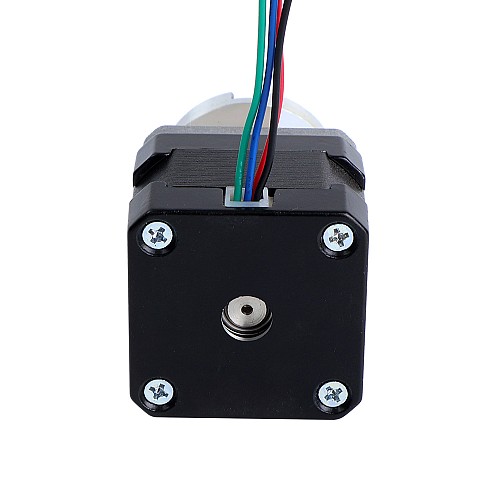

Шаговый двигатель Nema 17, биполярный, длина 34 мм, планетарный редуктор с передаточным числом 5:1, кабель 300 мм и разъем

Снято с производства

0 отзывов - Написать отзыв

руб.0

В наличии: 1
Модель: 17HS13-0404S-PG5-C4
Вес брутто: 0.45kg
Сертифицировано: ISO, CE, UKCA, RoHS

Количество

Купить

Вопрос

В закладки В сравнение

Минимальное количество для заказа: 999

Выберите местный склад, получите больше преимуществ!

Клиентам из США, Великобритании, ЕС, Австралии и России: пожалуйста, сначала выберите местные склады (для ЕС — склад в Германии). Это обеспечит более быструю доставку и позволит избежать таможенных пошлин, что снизит общие расходы.

Этот шаговый двигатель Nema 17 с длиной корпуса 33 мм и номинальным током 0,4 А оснащен планетарным редуктором с передаточным числом 5,18:1 и разъемом. Это хорошее решение для приложений с ограниченным пространством, но требующих низкой скорости и/или высокого крутящего момента.

Электрические характеристики

Номер детали производителя: 17HS13-0404S-PG5-C4
Тип двигателя: биполярный шаговый
Угол шага: 0,35 градуса
Удерживающий момент без редуктора: 25 Н·см (31,2 унции·дюйма)
Номинальный ток/фаза: 0,4 А
Сопротивление фазы: 27 Ом
Индуктивность: 28,5 мГн ± 20% (1 кГц)

Характеристики редуктора

Тип редуктора: планетарный
Передаточное число: 5,18: 1
КПД: 90%
Левут на холостом ходу: <=1 градус
Максимально допустимый крутящий момент: 2 Нм (283 унции на дюйм)
Допустимый крутящий момент: 4 Нм (566 унций на дюйм)
Максимальная осевая нагрузка на вал: 50 Н
Максимальная радиальная нагрузка на вал: 100 Н

Физические характеристики

Размер рамы: 42 x 42 мм
Длина двигателя: 34 мм
Длина редуктора: 27,3 мм
Диаметр вала: Φ6 мм
Длина вала: 18 мм
Длина D-образного выреза: 12 мм
Количество выводов: 4
Длина вывода: 300 мм

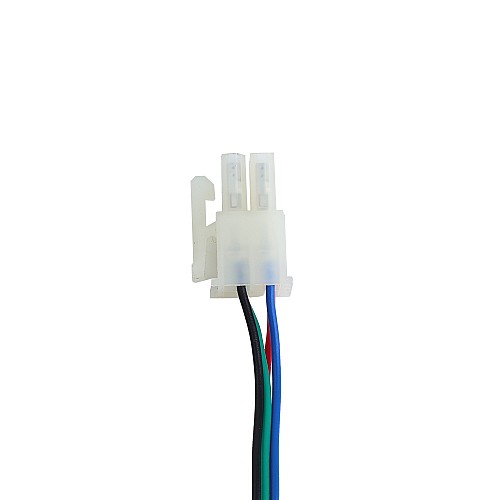

Подключение

A+	A-	B+	B-
Черный	Зеленый	Красный	Синий

По некоторым причинам мы временно прекратили производство и продажу этого товара. Этот товар недоступен для заказа. Альтернативный товар — 17HS13-0404S-PG5.

Электрические характеристики
Биполярное/униполярное	Биполярное
Индуктивность (мГн)	28.5
Ток(А)	0.4
Удерживающий момент без редуктора (Нм)	0.25
Фазовое сопротивление (Ом)	27
Физические характеристики
Диаметр вала (мм)	6
Длина вала (мм)	18
Длина вывода (мм)	300
Длина тела (мм)	61.3
Зазор при отсутствии нагрузки	<=1 градуса
Количество свинца	4
Одновальный/Двухвальный	Один вал
Передаточное отношение	5.18
Размер рамы (мм)	Nema 17 (42 x 42)
Рейтинг IP	40
Тип выхоDного вала	D
Тип коробки передач	Экономика Планетарная
