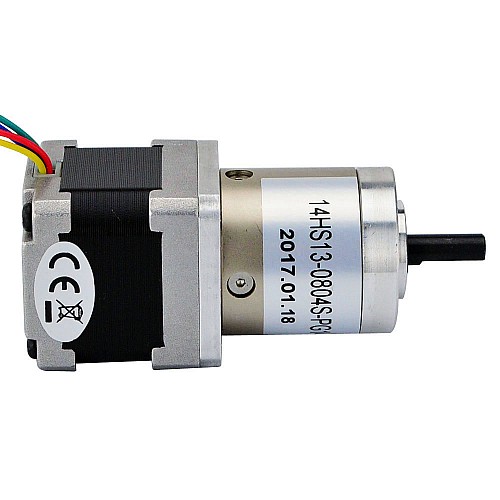

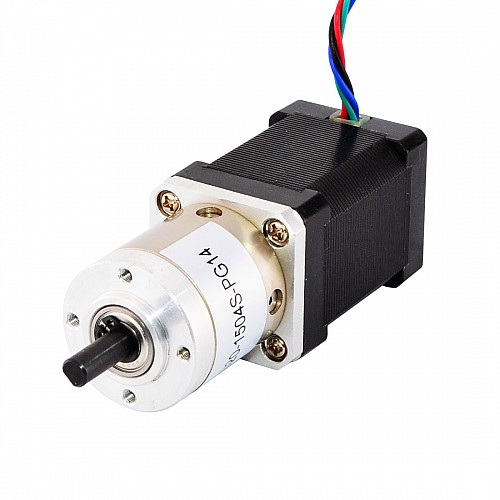

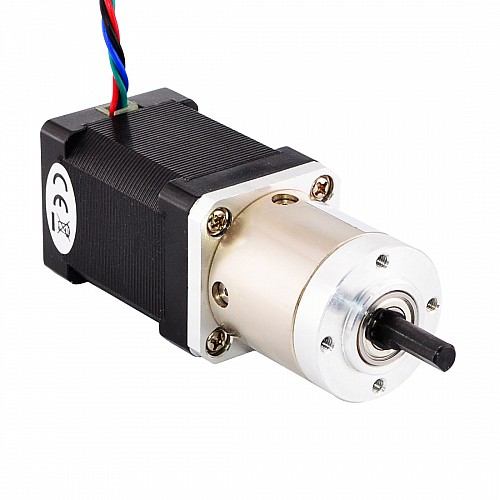

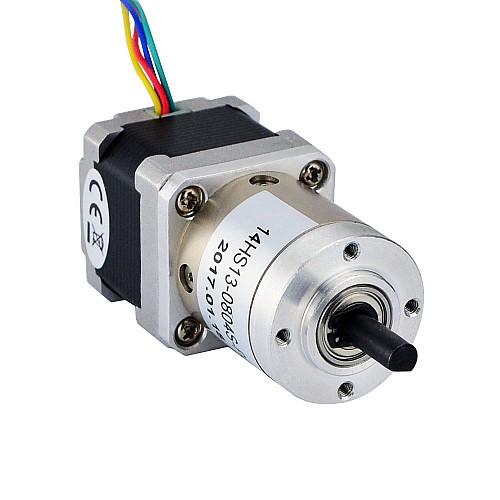

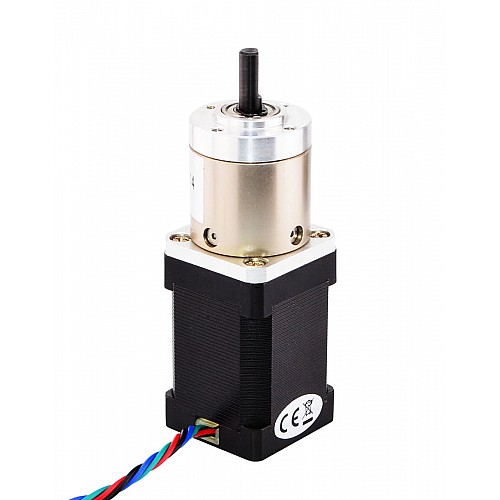

Шаговый двигатель Nema 14, биполярный, длина 52 мм, с планетарным редуктором с передаточным числом 14:1

Этот шаговый двигатель Nema 14 с корпусом диаметром 52 мм и номинальным током 1,5 А оснащен планетарным редуктором с передаточным числом 13,73:1. Это отличное решение для приложений с ограниченным пространством, где требуется низкая скорость и/или высокий крутящий момент.

Электрические характеристики

• Номер детали производителя: 14HS20-1504S-PG14
• Тип двигателя: биполярный шаговый
• Угол шага: 0,13 градуса
• Удерживающий момент без редуктора: 40 Н·см (56,6 унций·дюйм)
• Номинальный ток/фаза: 1,5 А
• Фазовое сопротивление: 2,8 Ом
• Индуктивность: 3,8 мГн ± 20% (1 кГц)
• Класс изоляции: B 130°C[266°F]

Технические характеристики коробки передач

• Тип коробки передач: Планетарная
• Передаточное отношение: 13,73:1
• Эффективность: 80%
• Зазор при отсутствии нагрузки: <=3 градуса
• Максимально допустимый крутящий момент: 3 Нм (424,83 унции на дюйм)
• Допустимый крутящий момент: 5 Нм (708,06 унций-дюймов)
• Максимальная осевая нагрузка вала: 50 Н
• Максимальная радиальная нагрузка на вал: 100 Н

Физические характеристики

• Размер оправы: 35 x 35 мм
• Длина двигателя: 52 мм
• Длина коробки передач: 36,8 мм
• Диаметр вала: Φ6 мм
• Длина вала: 18 мм
• Длина D-образного выреза: 12 мм
• Количество отведений: 4
• Длина вывода: 400 мм
• Вес: 400 г
