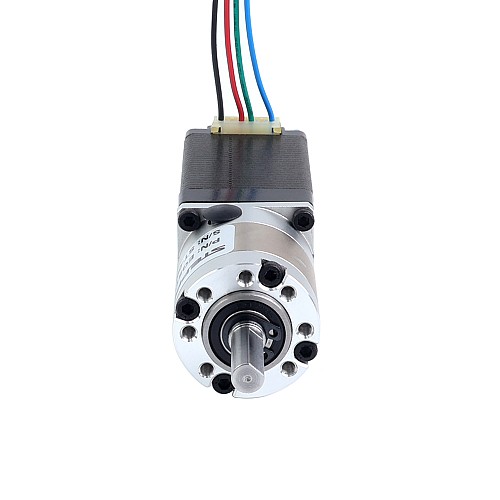

Шаговый двигатель Nema 11, биполярный, длина 51 мм, с планетарным редуктором серии EG с передаточным числом 5:1

Этот шаговый двигатель Nema 11 обладает удерживающим моментом 0,12 Н·м (16,99 унций-дюймов) и оснащен высокоточным редуктором серии EG с передаточным числом 5:1. По сравнению с двигателями с редукторами серии PG, точность и надёжность этого двигателя с редуктором серии EG значительно улучшены, а максимальный люфт достигает 15 армин.
Благодаря своей исключительной точности и надежности двигатели серии EG демонстрируют выдающиеся эксплуатационные характеристики, что делает их идеальным выбором для применений, где точность, долговечность и ценность имеют решающее значение.

Электрические характеристики

• Номер детали: 11HS20-0704S-EGS5
• Тип двигателя: биполярный шаговый
• Удерживающий момент без редуктора: 0,12 Нм (16,99 унций-дюймов)
• Номинальный ток/фаза: 0,70 А
• Фазовое сопротивление: 8,00 Ом±10%
• Индуктивность: 5,270 мГн±20%(1 кГц)
• Класс изоляции: B 130°C[266°F]

Технические характеристики коробки передач

• Тип коробки передач: планетарная прямозубая
• Материал шестерни: легированная сталь
• Передаточное отношение: 5:1
• Эффективность: 96%
• Зазор при отсутствии нагрузки: <= 15 армин
• Максимально допустимый крутящий момент: 2,00 Нм (283,22 унции на дюйм)
• Допустимый крутящий момент: 4,00 Нм (566,45 унций-дюймов)

Физические характеристики

• Размер оправы: 28 x 28 мм
• Длина двигателя: 51 мм
• Длина коробки передач: 33 мм
• Тип выходного вала: D-образный
• Диаметр выходного вала: Φ6 мм
• Длина выходного вала: 20 мм
