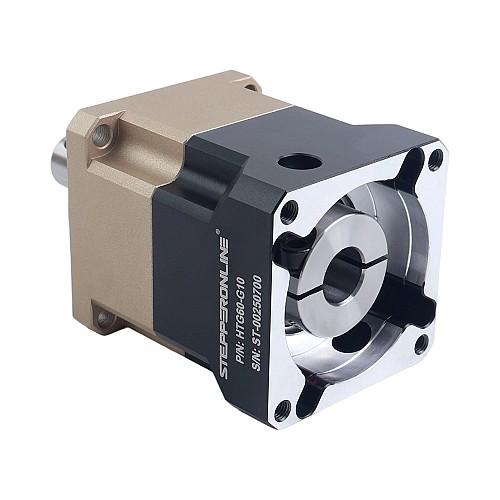

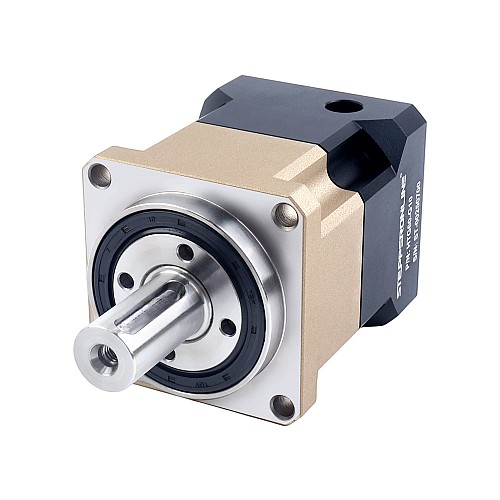

Серия HTG 60 мм 10:1 косозубый планетарный редуктор с люфтом 3 угловых минут для серводвигателей IP65

Планетарный редуктор серии HTG с косозубым зацеплением имеет передаточное отношение 10:1 и люфт 3 угловых минуты. Он предназначен для серводвигателей размером 60 мм и диаметром вала 14 мм. Он обеспечивает стабильную передачу, низкий уровень шума, прецизионную конструкцию косозубого зацепления, высокую удельную мощность, повышенную грузоподъемность и эффективную передачу крутящего момента.
Идеально подходит для высокоскоростных/высококрутящего момента: автомобильные трансмиссии, трансмиссии тяжелых грузовиков, аэрокосмические системы и другие промышленные применения с высокими требованиями.

Технические характеристики коробки передач

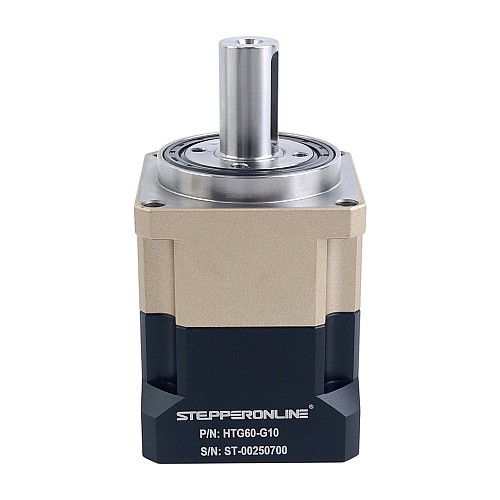

• Номер детали: HTG60-G10
• Тип редуктора: планетарный, косозубый
• Материал шестерни: легированная сталь
• Передаточное отношение: 10:1
• Эффективность: 97%
• Люфт на холостом ходу: <=3 угл. мин.
• Номинальная входная скорость: 3000 об/мин
• Максимальная входная скорость: 6000 об/мин
• Максимально допустимый крутящий момент: 22 Нм (194,72 фунт-дюйм)
• Допустимый крутящий момент: 44 Нм (389,43 фунт-дюйм)
• Максимальная осевая нагрузка вала: 630 Н
• Максимальная радиальная нагрузка на вал: 1530 Н
• Степень водонепроницаемости: IP65
• Срок службы: 20000 часов

Физические характеристики

• Размер оправы: 60 x 60 мм

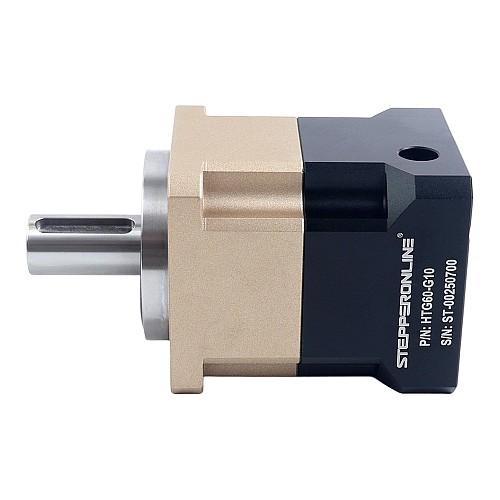

• Длина коробки передач: 72,5 мм

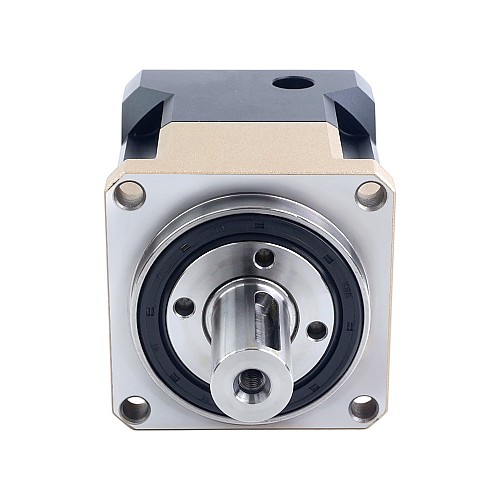

• Диаметр выходного вала: Φ16 мм
• Длина выходного вала: 37 мм
• Тип выходного вала: шпоночный

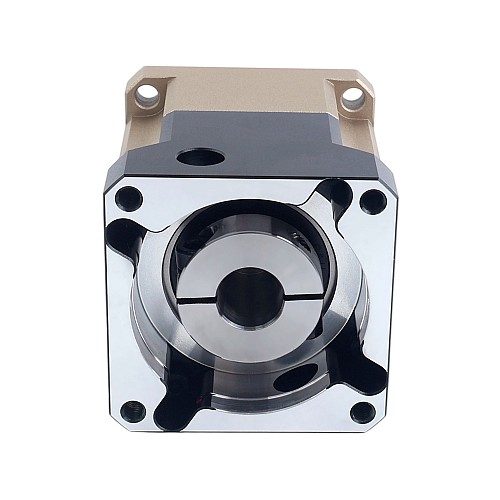

• Диаметр входного вала: Φ14 мм
• Длина входного вала: макс. 33 мм
