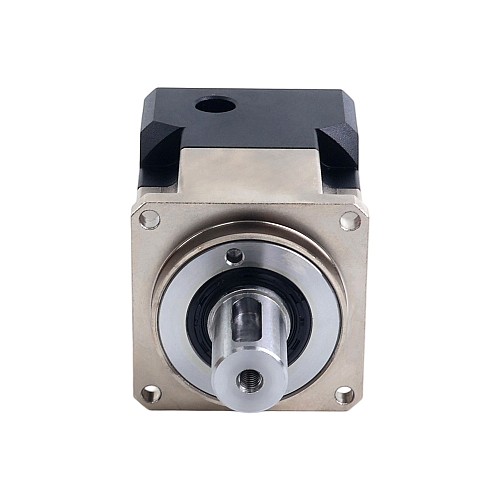

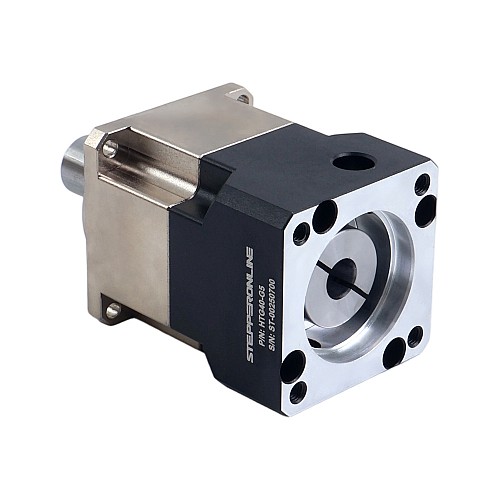

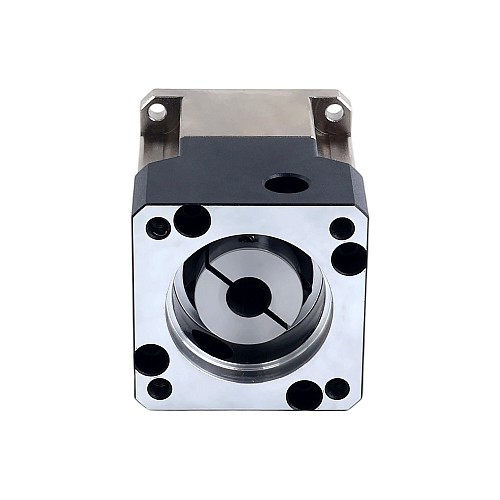

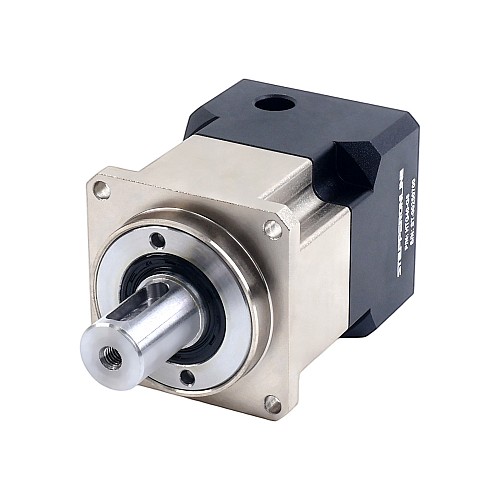

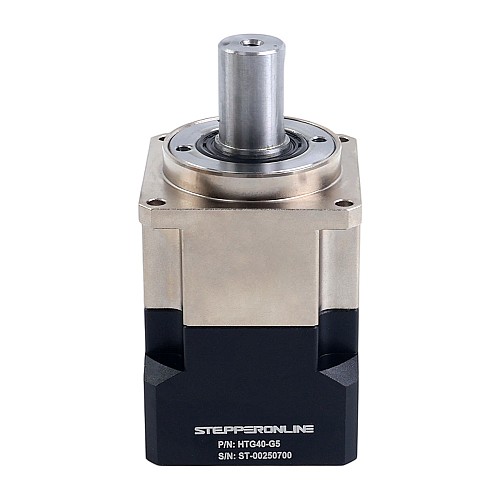

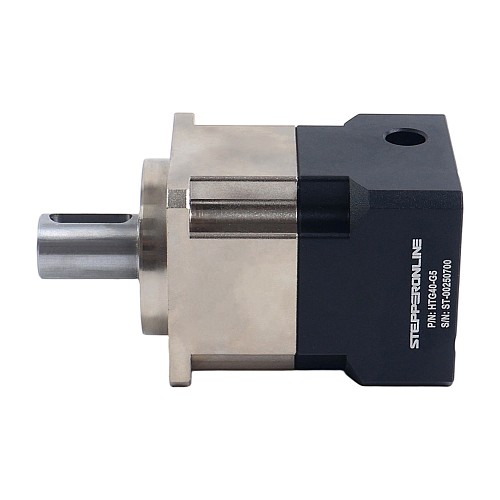

Серия HTG 42 мм 5:1 косозубый планетарный редуктор с люфтом 3 угловых минут для серводвигателей IP65

Планетарный редуктор серии HTG с косозубым зацеплением имеет передаточное отношение 5:1 и люфт 3 угловых минуты. Он предназначен для серводвигателей размером 40 мм и диаметром вала 8 мм. Он обеспечивает стабильную передачу, низкий уровень шума, прецизионную конструкцию косозубого зацепления, высокую удельную мощность, повышенную грузоподъемность и эффективную передачу крутящего момента.
Идеально подходит для высокоскоростных/высококрутящего момента: автомобильные трансмиссии, трансмиссии тяжелых грузовиков, аэрокосмические системы и другие промышленные применения с высокими требованиями.

Технические характеристики коробки передач

• Номер детали: HTG40-G5
• Тип редуктора: планетарный, косозубый
• Материал шестерни: легированная сталь
• Передаточное отношение: 5:1
• Эффективность: 97%
• Люфт на холостом ходу: <=3 угл. мин.
• Номинальная входная скорость: 3000 об/мин
• Максимальная входная скорость: 6000 об/мин
• Максимально допустимый крутящий момент: 15 Нм (132,76 фунт-дюйм)
• Допустимый крутящий момент: 30 Нм (265,52 фунт-дюйм)
• Максимальная осевая нагрузка вала: 390 Н
• Максимальная радиальная нагрузка на вал: 780 Н
• Степень водонепроницаемости: IP65
• Срок службы: 20000 часов

Физические характеристики

• Размер оправы: 42 x 42 мм
• Длина коробки передач: 55 мм
• Диаметр выходного вала: Φ13 мм
• Длина выходного вала: 26 мм
• Тип выходного вала: шпоночный
• Диаметр входного вала: Φ8 мм
• Длина входного вала: макс. 28 мм
